PDE-GEN3 蛍光観察カメラシステム
C13999-20
PDE-GEN3 蛍光観察カメラシステム は、生体に注入されたICG（インドシアニングリーン）の蛍光観察を目的とした装置です。組織表面下の血管やリンパ管の動態を簡便にリアルタイムで観察することができます。従来のpde-neoの小型・簡便な取り回しの良さはそのままに、新機能によって画質や操作性がさらに向上しました。
【医療機器承認番号】30400BZX00161000
PDE-GEN3の仕組みと6つの新機能
PDE-GEN3の観察ではインドシアニングリーン(ICG)を用います。ICGを用途に合わせて体内に注入し、蛍光観察カメラで検出することで、組織表面下の血管やリンパ管の動態を非侵襲的に観察することができます。
PDE-GEN3の新機能
フルハイビジョン出力
1920 × 1080の高画質でモニタに出力
複数のイメージモードを分割表示
2画面、5画面表示のディスプレイモードを搭載
動画・静止画記録
外部機器に接続することなく記録・再生
設定・調整値登録
励起光強度やコントラスト等の調整値を登録
ワンショットオートフォーカス
ボタン1つでフォーカスを自動調整
蛍光の重ね合わせ表示
カラー像に蛍光像をリアルタイムで重ねて表示
特長

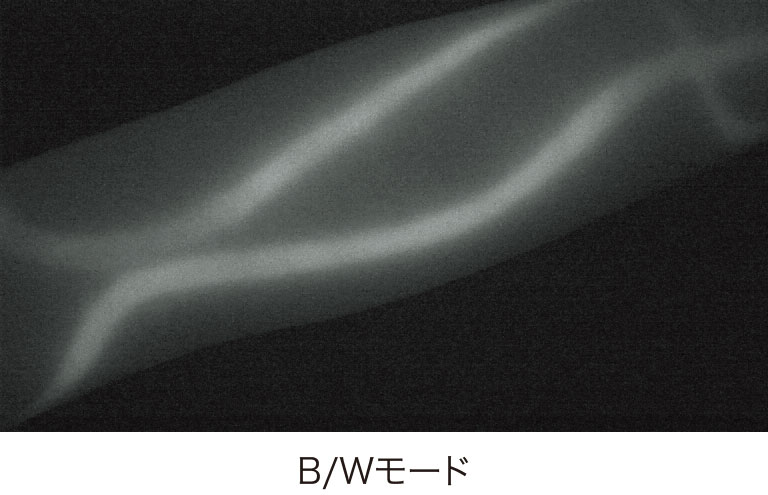

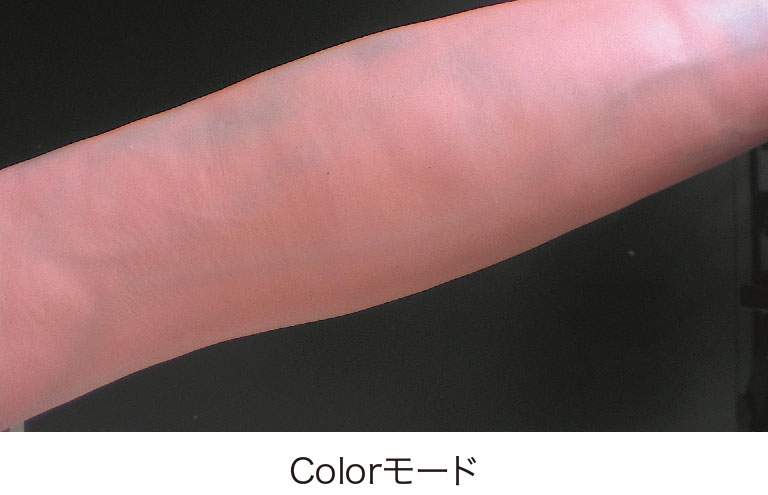

4種類のイメージモード
カラー像と蛍光像の重ね合わせ表示が可能になり、シーンに応じたイメージモードを選択することができます。
※ 画像は模型を使用した撮像イメージです。

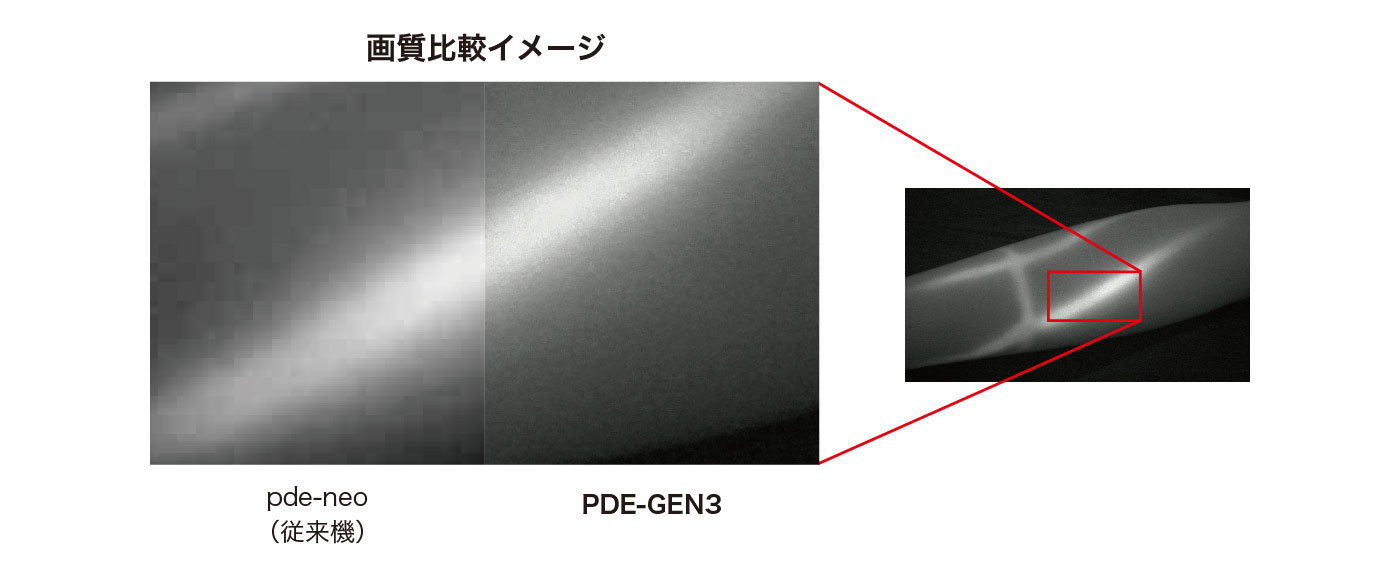

フルハイビジョン出力
1920 × 1080のフルハイビジョン出力で、従来のpde-neoと比較して画質が向上しています。

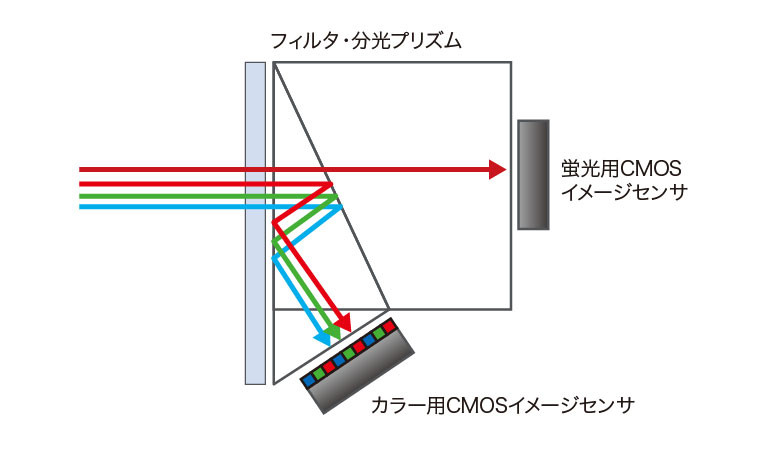

CMOSセンサ2基の新機構
CMOSセンサを2基搭載する新機構を採用し、分光プリズムを利用して蛍光像とカラー像を同じ視野で同時に撮像します。
蛍光用とカラー用それぞれのセンサでセンサチップの全領域を活用できるため、感度を損なうことなく画像を取得できます。
カラー像と蛍光像を同時にモニタ出力できるので、2画面・5画面の分割表示によってさまざまな比較観察が可能です。

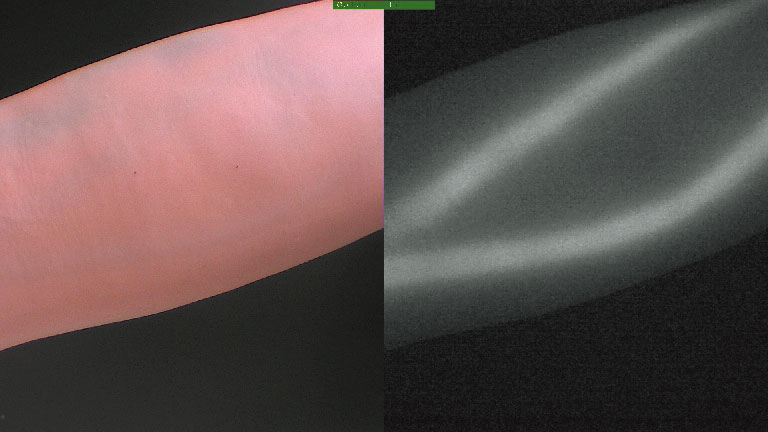

Split （2画面表示）
左側にColorモードを表示し、右側に他の3種類のイメージモードのうち1つを表示します。肉眼で見えている像と蛍光の位置関係を、同じ視野で見比べることができます。

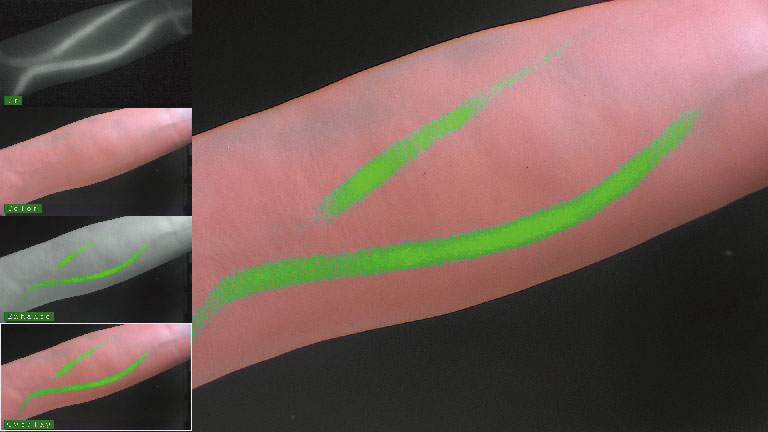

Multi （5画面表示）
左端に4種類すべてのイメージモードを常に表示しながら、そのうち1つを大きく表示します。それぞれの見え方を確認しながら、詳しく見たいイメージモードを選ぶことができます。
動画・静止画の記録

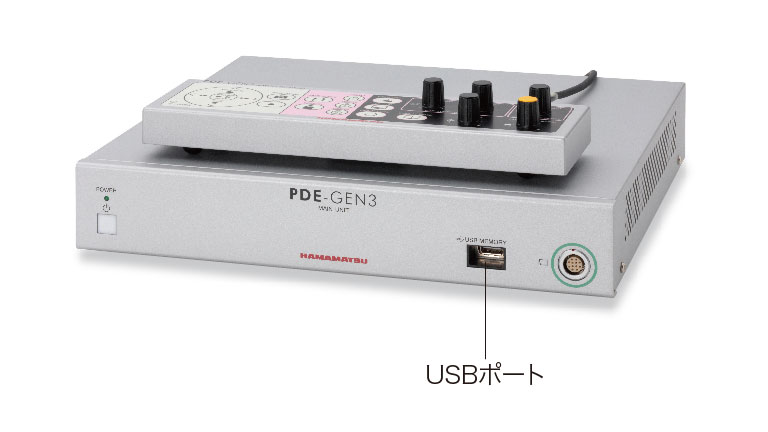

メインユニットにUSBメモリを取り付ける※1ことで、動画・静止画の記録と再生が可能になります。記録機材を別途準備する必要がなく、手軽にレビューを行うことができます。
データ容量目安※2
動画（avi形式） …1 GBあたり 約12分
静止画（jpg形式）…1 GBあたり 約3000枚
※1 記録用のUSBメモリは別途ご用意ください。USBメモリは容量が32 GBのものまで対応しています。
※2 データ容量は撮影環境や記録内容によって変動します。数値は目安としてご参照ください。
機能

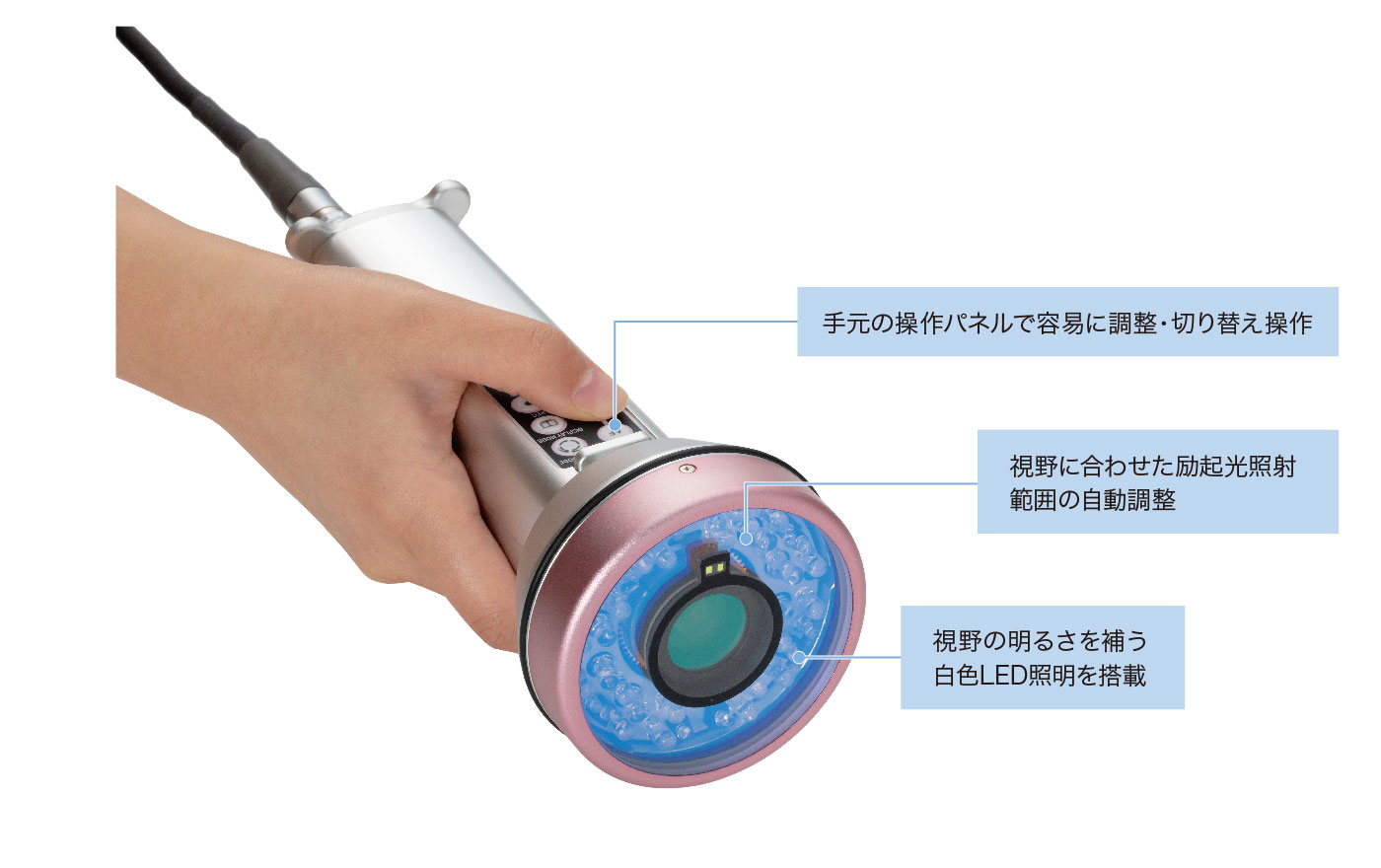

取り回しに優れたカメラユニット
カメラユニットは軽量、コンパクトなハンディタイプです。（特許取得済）
余裕のある5 mのカメラケーブルで取り回しに優れ、見たいエリアを自由に観察することができます。

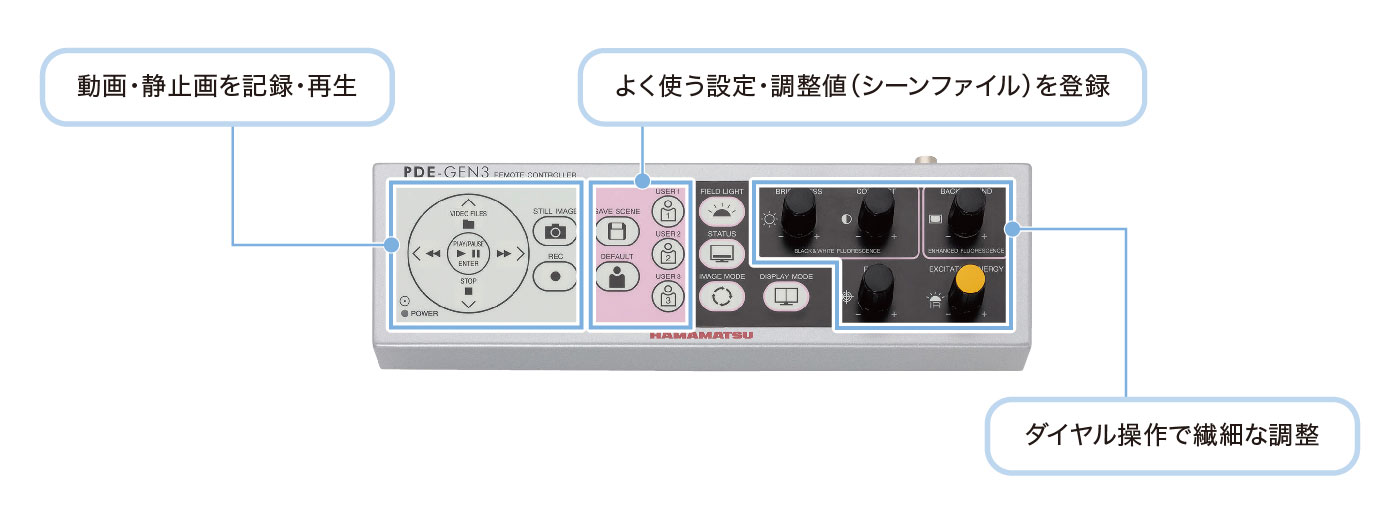

充実機能のリモートコントローラ
リモートコントローラは、繊細な調整が容易な操作ダイヤルが備わっています。また、よく使う設定・調整値（シーンファイル）を登録したり、動画や静止画の記録・再生を行う操作パネルも備わり、操作性を高める機能が充実しています。

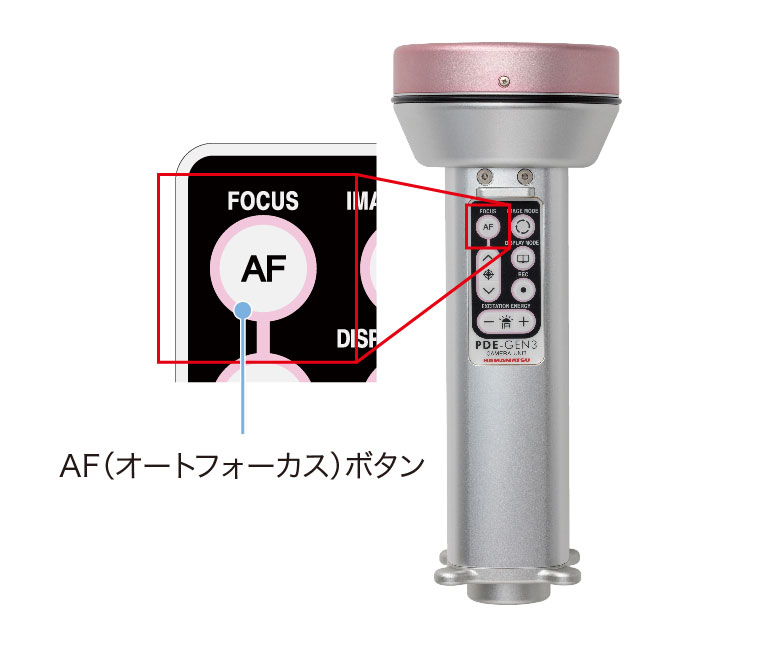

ワンショットオートフォーカス機能
カメラユニットに測距センサを搭載し、ボタン1つで観察対象にフォーカスを合わせるワンショットオートフォーカス機能を実現しました。フォーカス距離約50 mmの近接撮影から300 mmの広範囲撮影まで、観察対象との距離を変えてもAFボタンを押すだけで、すぐにフォーカスを合わせることができます。

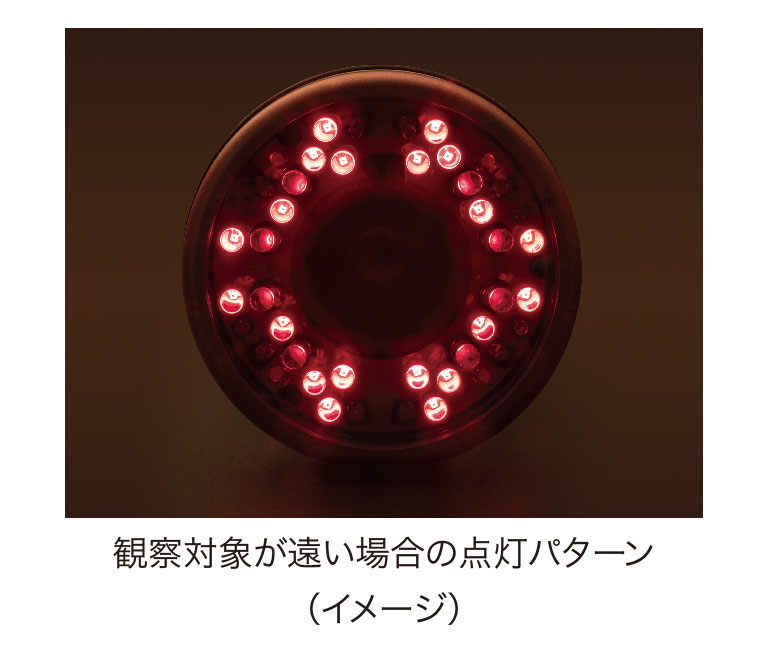

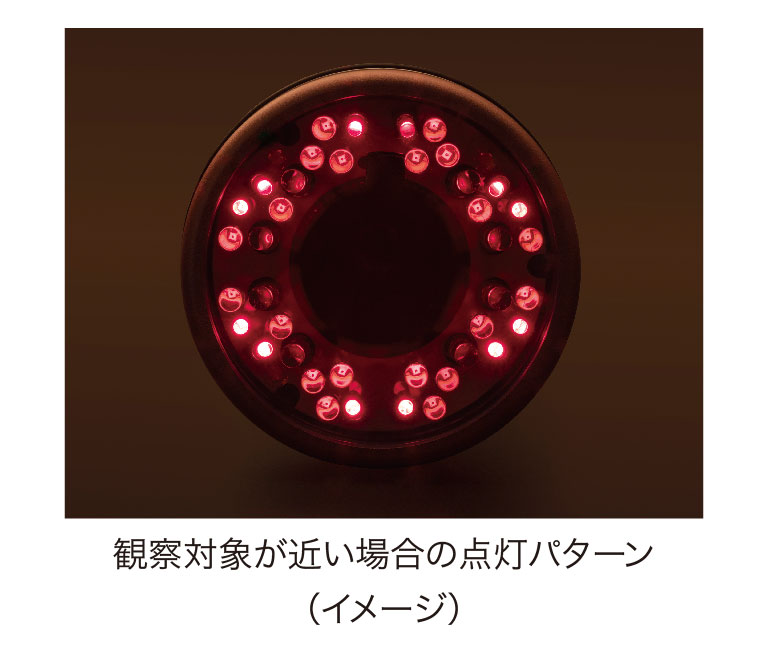

励起光照射範囲の自動調整
フォーカス距離が50 mm ～ 150 mmの近接撮影を行う際、距離に応じて励起光源LEDの点灯パターンを自動で調整します。視野に合わせた励起光の照射範囲に自動調整されるので、照射の抜けやムラが抑えられます。
設定・調整値（シーンファイル）の登録
画像調整（明るさ/コントラスト/バックグラウンド）や励起光強度の設定値と、イメージモード、ディスプレイモードの表示設定等、観察条件の組み合わせをシーンファイルとして3件まで登録することができます。
目的毎の設定を登録することで、ボタン1つで同じセッティングをすぐに呼び出すことができます。
仕様
| 型名 | C13999-20 | |
|---|---|---|
| 撮像素子 | CMOSイメージセンサ | |
| 機能 | カメラユニット | ワンショットオートフォーカス、マニュアルフォーカス調整（約50 mm ～ 300 mm）、励起光強度調整、イメージモード切り替え、ディスプレイモード切り替え、動画撮影 |
| リモートコントローラ | マニュアルフォーカス調整、画像調整（明るさ/コントラスト/バックグラウンド）、励起光強度調整、白色照明、イメージモード切り替え、ディスプレイモード切り替え、ステータス表示、シーンファイル設定、動画/静止画撮影 | |
| 出力信号 | 1080/50 p、1080/60 p | |
| ビデオ出力 | DVI-D | |
| 電源 | AC100 V ～ AC240 V、50 Hz / 60 Hz | |
| 消費電力 | 最大60 VA | |
| 動作周囲温度 | +10 ℃ ～ +30 ℃ | |
| 動作周囲湿度 | 20 % ～ 70 %（結露しないこと） | |
| 保存周囲温度 | −10 ℃ ～ +50 ℃ | |
| 保存周囲湿度 | 20 % ～ 90 %（結露しないこと） | |
外形寸法 （突起部等を除く）/ 質量 （ケーブル等を除く） |
メインユニット | 325 mm（W）× 55 mm（H）× 285 mm（D）/ 約2.7 kg |
| カメラユニット | 80 mm（W）× 80 mm（H）× 200 mm（D）/ 約0.55 kg | |
| リモートコントローラ | 265 mm（W）× 25 mm（H）× 75 mm（D）/ 約0.55 kg | |
| 医療機器承認情報 | クラス分類 | クラスII |
| 一般的名称 | ICG蛍光観察装置 | |
| 承認番号 | 30400BZX00161000 | |
| 販売名 | PDE-GEN3 蛍光観察カメラシステム | |
