撮像事例 | マイクロフォーカスX線源

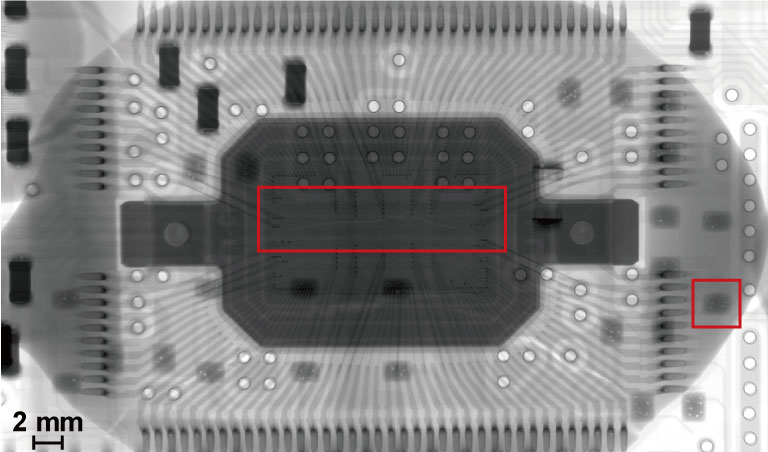

ECU(Engine Control Unit)

クラック(亀裂)とボイド(気泡)が確認できます。

X線源:L12161-07
管電圧:150 kV
幾何学倍率:3.33倍

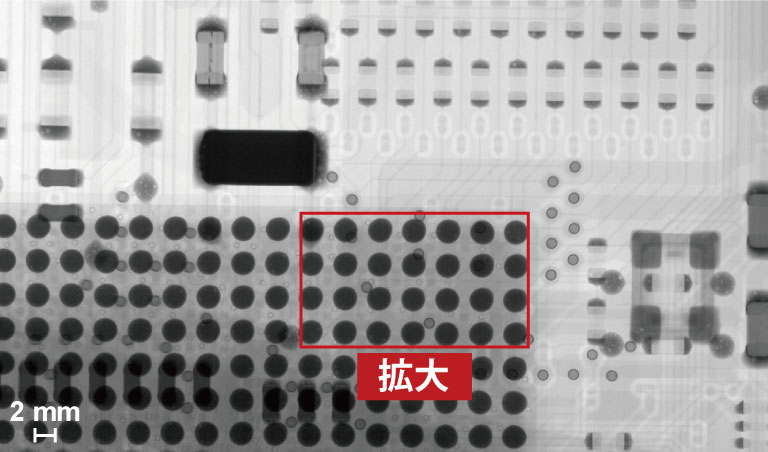

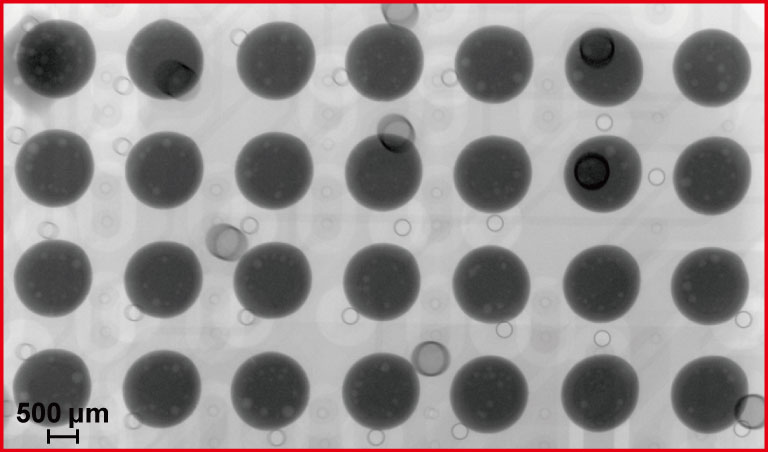

運転支援システム カメラユニット

多数のボイド(気泡)が確認できます。

X線源:L9181-02
管電圧:130 kV
幾何学倍率:1.50倍 / 6.40倍

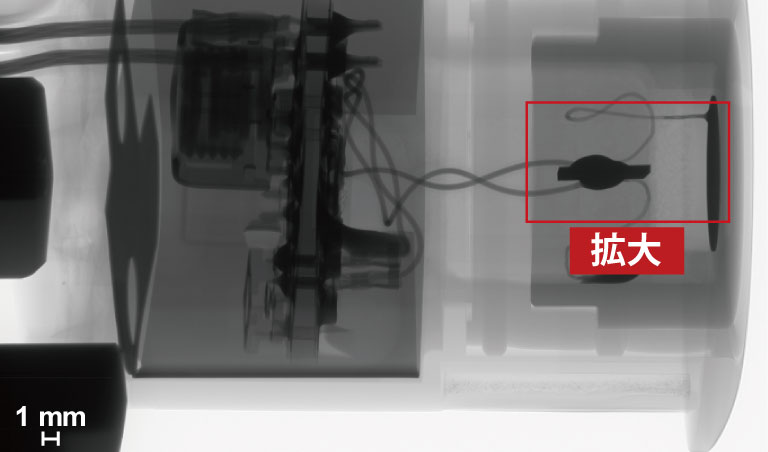

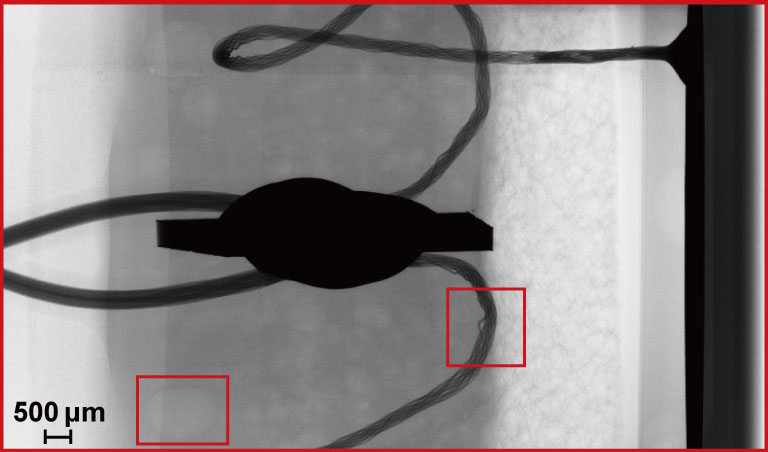

運転支援システム 対障害物センサ

配線よれや充填剤のボイド(気泡)が確認できます。

X線源:L10321
管電圧:90 kV
幾何学倍率:4.00倍 / 10.0倍

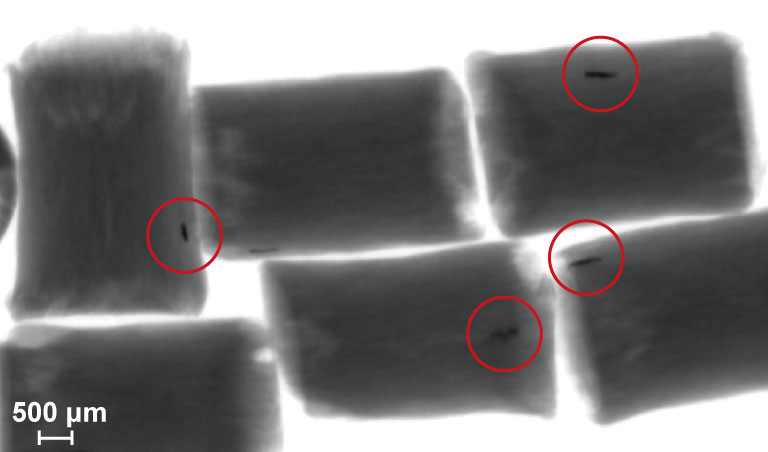

樹脂ペレット材料

樹脂ペレット材料内の金属異物が確認できます。

X線源:L9181-05
管電圧:40 kV
検出器:C12300-321
幾何学倍率:4.60倍
搬送速度:20 mm/s

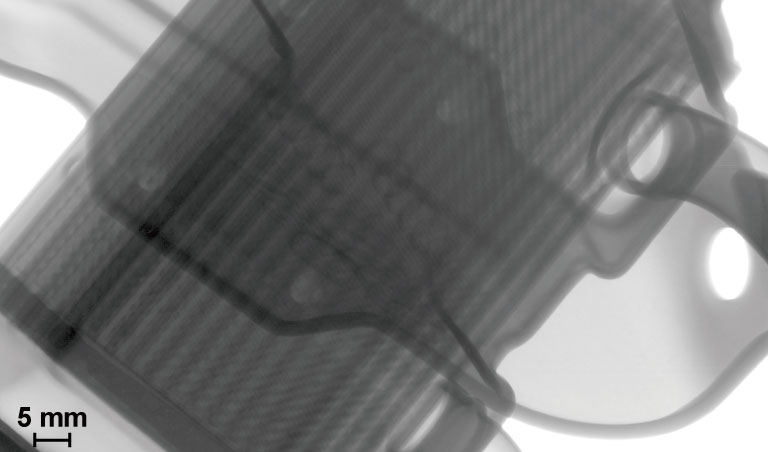

エンジン部品 EGRバルブ

EGRバルブの内部構造が確認可能です。

X線源:L14351-02
管電圧:180 kV
幾何学倍率:1.38倍

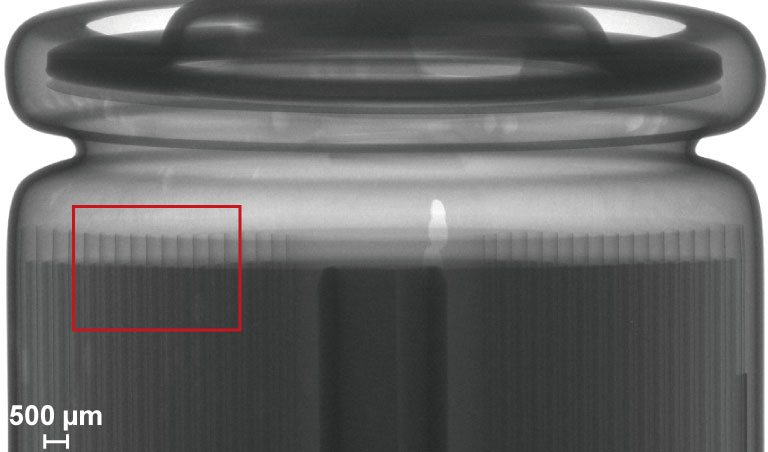

リチウムイオン二次電池

スタックされた正極・負極のギャップ検査が可能です。

X線源:L9181-05
管電圧:100 kV
幾何学倍率:3.33倍

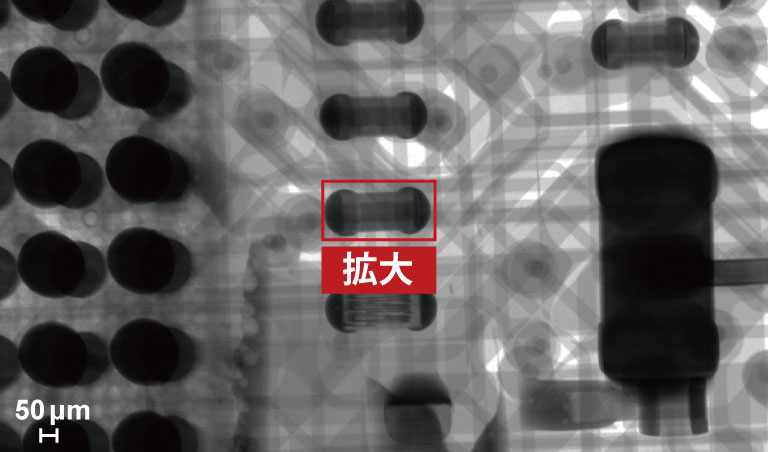

スマートフォン回路基板

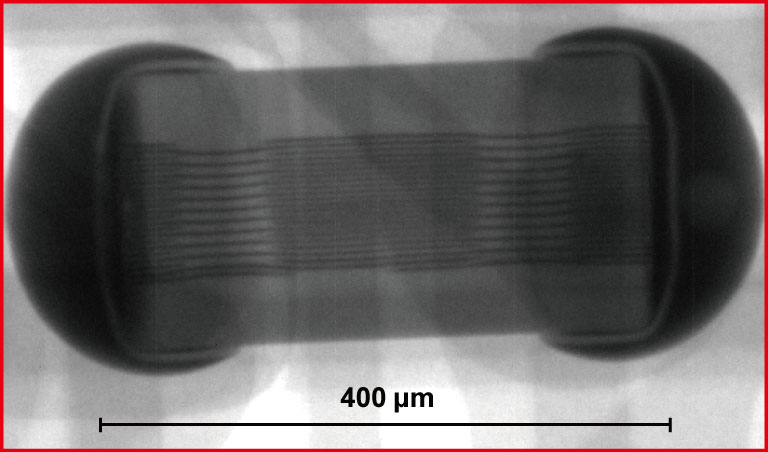

積層セラミックコンデンサの内部構造が確認できます。

X線源:L12531
管電圧:60 kV
幾何学倍率:44.4倍 / 266倍
