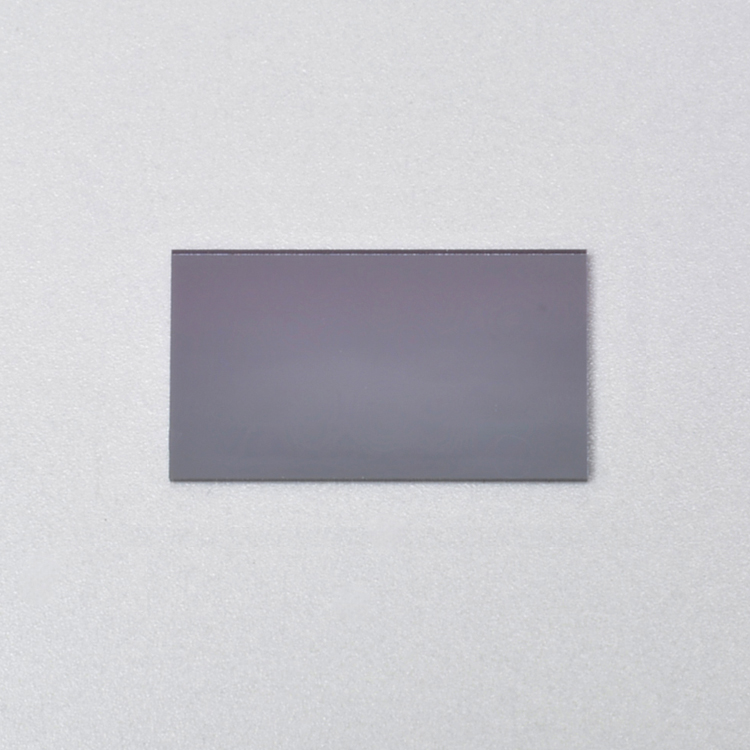

測距エリアイメージセンサ

S16443-01WT

近赤外高感度タイプ
TOF (Time-Of-Flight)方式で対象物までの距離を測定



測距イメージセンサは、TOF方式で対象物までの距離を測定するセンサです。パルス変調した光源と組み合わせて使用し、発光・受光タイミングの位相差情報を出力します。その信号を外付けの信号処理回路またはPCで演算することによって、距離データが得られます。なお、本製品の評価キットを用意しています。詳細については、当社営業までお問い合わせください。


■特長
・近赤外域で高感度を実現

・外乱光耐性が向上

・有効画素数: 128 (H) × 8 (V)

・小型CSP (Chip Size Package)タイプ



応用例/撮像例はこちら

タイプ 近赤外高感度タイプ
イメージサイズ 2.56 x 1.612 mm
有効画素数 128 x 8
画素ピッチ 20 (H), 201.5 (V) μm
画素高さ 20 μm
感度波長範囲 500~1100 nm
最大感度波長 800 nm
ビデオデータレート max. 10 MHz
備考 指定のない場合はTyp. Ta=25 ℃, Vdd(A)=Vdd(D)=3.3 V

分光感度特性

外形寸法図 (単位: mm)

関連製品

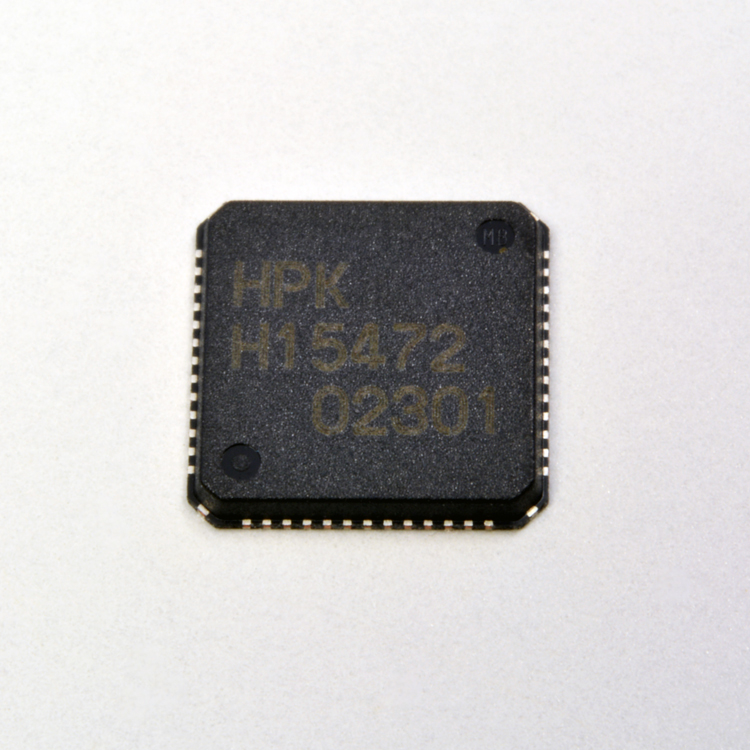

測距イメージセンサ用ASIC H15472-01


H15472-01は、測距エリア/リニアイメージセンサ用のASICです。測距イメージセンサの入出力用の回路 (駆動回路、A/D変換器)などを内蔵しています。マイコンに直接接続が可能な形式でデータを出力します。汎用のICを使用する場合と比べて、小型化・軽量化が可能です。
