InGaAs PINフォトダイオード

G6854-01

ファイバ結合が容易な球レンズ付パッケージを採用

光ファイバ通信における光量モニタ用として開発された高速受光デバイスです。


■特長
・光軸合わせが容易
・高カップリング効率
・CDパッケージ
   ベースの位置精度が高いため、位置決めがしやすい。
・パッケージのYAG溶接が可能
・ARコート球レンズ付パッケージのため低戻り光

受光面サイズ φ0.08 mm
素子数 1
パッケージ メタル
パッケージカテゴリ TO-18
CDレンズ付
冷却 非冷却
感度波長範囲 0.9~1.7 μm
最大感度波長 typ. 1.55 μm
受光感度 typ. 0.95 A/W
暗電流 max. 0.4 nA
遮断周波数 typ. 2000 MHz
端子間容量 typ. 1 pF
雑音等価電力 typ. 2×10-15 W/Hz1/2
測定条件 指定のない場合はTyp. Ta=25 ℃, 受光感度: λ=λp, 暗電流: VR=5 V, 遮断周波数: VR=5 V, RL=50 Ω, λ=1.3 μm -3 dB, 端子間容量: VR=5 V, f=1 MHz

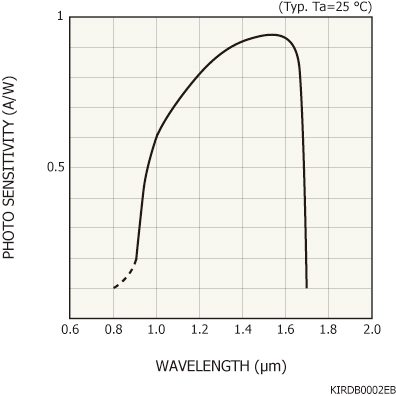

分光感度特性

外形寸法図 (単位: mm)
