Siフォトダイオードアレイ

S10917-35GT

小型・薄型パッケージのRGBカラーセンサ

S10917-35GTは、Red (λ=590 nm~680 nm)、Green (λ=470~600 nm)、Blue (λ=390~530 nm)にそれぞれ感度をもつ3 chフォトダイオードを1パッケージに収めたカラーセンサです。受光部上に赤外カットフィルタを形成しています。また、優れたコストパフォーマンスを実現しています。携帯機器などに搭載されているRGB-LED型液晶バックライトの光量モニタ用に適しています。


■特長
・受光部上に赤外カットフィルタを形成
・優れたコストパフォーマンス
・小型・薄型パッケージ: 3.0 × 1.6 × 1.0t mm
・3 ch (RGB)Si フォトダイオード
・受光面サイズ: □1 mm/3分割 (RGB)
・RoHS対応
・表面実装型

タイプ フォトダイオード
パッケージ プラスチック
パッケージタイプ COBタイプ
パッケージサイズ 3.0 x 1.6 x 1.0 mm
受光面サイズ 1 x 1 mm
感度波長範囲 (Blue) 390~530 nm
感度波長範囲 (Green) 470~600 nm
感度波長範囲 (Red) 590~680 nm
最大感度波長 (Blue) 460 nm
最大感度波長 (Green) 540 nm
最大感度波長 (Red) 620 nm
受光感度 (Blue) 0.2 A/W
受光感度 (Green) 0.23 A/W
受光感度 (Red) 0.17 A/W
暗電流 max. 0.05 nA
端子間容量 12 pF
上昇時間 0.1 μs
動作温度 -25+85 ℃
保存温度 -40+85 ℃
測定条件 指定のない場合はTyp. Ta=25 ℃, 1素子あたり, 受光感度: λ=λp, 暗電流 (全素子合計): VR=1V

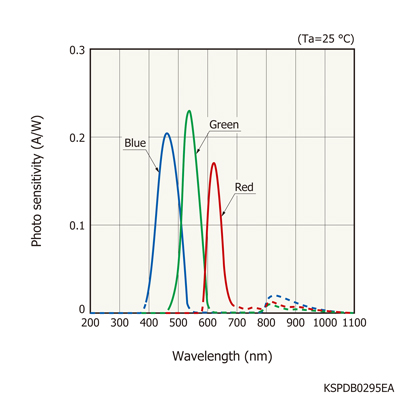

分光感度特性

外形寸法図 (単位: mm)
