Siフォトダイオードアレイ

S10942-01CT

小型・薄型パッケージを用いたRGBカラーセンサ

S10942-01CTは、Red (λ=590 nm~)、Green (λ=480~600 nm)、Blue (λ=400~540 nm)にそれぞれ感度をもつ3 ch (RGB)フォトダイオードを1パッケージに収めたカラーセンサです。従来品 (S9702)に比べ、パッケージ容積比80%減、実装面積比77% 減を実現しています。携帯機器などに搭載されているRGB-LED型液晶バックライトの光量モニタ用に適しています。


■特長
・小型・薄型パッケージ: 3.0 × 1.6 × 1.0t mm
・3 ch (RGB)Si フォトダイオード
・受光面サイズ: 1×1 mm/3分割 (RGB)
・RoHS対応
・表面実装型

タイプ フォトダイオード
パッケージ プラスチック
パッケージタイプ COBタイプ
パッケージサイズ 3.0 × 1.6 × 1.0 mm
受光面サイズ 1 × 1 mm
感度波長範囲 (Blue) 400~540, 800~1000 nm
感度波長範囲 (Green) 480~600, 760~1000 nm
感度波長範囲 (Red) 590~1000 nm
受光感度 (Blue) 0.21 A/W
受光感度 (Green) 0.25 A/W
受光感度 (Red) 0.45 A/W
暗電流 max. 0.05 nA
端子間容量 12 pF
上昇時間 0.1 μs
動作温度 -25~+85 ℃
保存温度 -40~+85 ℃
備考 赤外域にも感度をもっているため、必要に応じて赤外線の入射をカットしてください。
測定条件 指定のない場合はTyp. Ta=25 ℃, 1素子あたり, 受光感度: Red (λ=640 nm), Green (λ=540 nm), Blue (λ=460) , 暗電流 (全素子合計): VR=1V

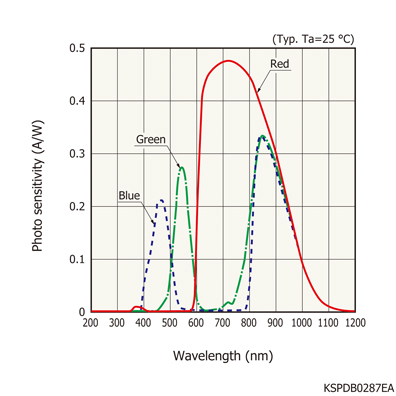

分光感度特性

外形寸法図 (単位: mm)
