フォトICダイオード

S10604-200CT

COBタイプの小型パッケージ



視感度に近い分光感度特性をもったフォトICダイオードです。チップ上には2つの受光部があり、電流アンプ回路中で2つの受光部の出力を減算し、ほぼ可視域のみに感度をもたせています。従来品に比べ、赤外リモコン光による感度の影響を低減しています。


■特長
・視感度に近い分光感度特性
・小型パッケージ: 2.0 × 1.25 × 0.8t mm
 従来品 (S9067-201CT)と比較し、体積比約1/5
・フォトトランジスタと比較し出力電流のバラツキが小さい
・良好な直線性
・同一照度における各種色温度の光源に対しての出力変化を低減
・鉛フリーリフロー対応品 (RoHS指令対応)



パッケージ プラスチック
パッケージタイプ COB (Chip On Board) 型
出力 アナログ
逆電圧 -0.5~+12 V
感度波長範囲 300~820 nm
最大感度波長 560 nm
動作温度 -30~+80 ℃
保存温度 -40~+85 ℃
特徴 視感度に近い分光感度特性
測定条件 Ta=25 ℃, 光電流: 2856 K, 100 lx

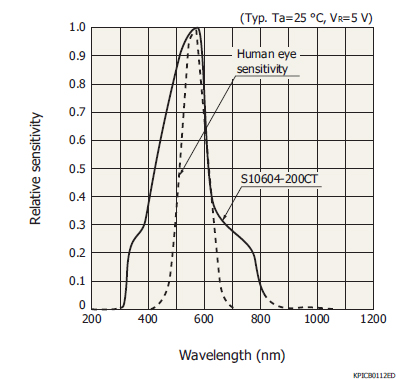

分光感度特性

外形寸法図 (単位: mm)
