Siフォトダイオード

S12698-04

高紫外耐性、紫外モニタ用フォトダイオード



Siフォトダイオード S12698シリーズは、樹脂を使用しない構造を採用することで、紫外線に対して高い信頼性を実現したSiフォトダイオードです。紫外線照射による感度劣化が少なく、強力な紫外光源のモニタなどの用途に適しています。


■特長
・UVガラス窓付き (気密封止)
・紫外域高感度
・紫外線照射に対して高い信頼性
・樹脂材料非使用



受光面サイズ 3.6 × 3.6 mm
素子数 1
パッケージ メタル
パッケージカテゴリ TO-5
冷却 非冷却
逆電圧 max. 5 V
感度波長範囲 190~1000 nm
最大感度波長 typ. 800 nm
受光感度 typ. 0.38 A/W
暗電流 max. 50 pA
上昇時間 typ. 0.6 μs
端子間容量 typ. 240 pF
雑音等価電力 typ. 2.5×10-14 W/Hz1/2
測定条件 指定のない場合はTyp. Ta=25 ℃, 受光感度: λ=800 nm, 暗電流: VR=10 mV, 端子間容量: VR=0 V, f=10 kHz

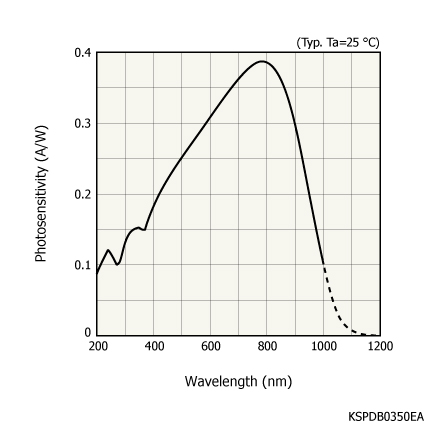

分光感度特性

外形寸法図 (単位: mm)
