Si PINフォトダイオード

S2506-02

SIP型プラスチックパッケージ

大面積の汎用Si PINフォトダイオードです。感度波長範囲は可視~近赤外域です。


■特長
・可視~近赤外域用
・プラスチックパッケージ: 7 × 7.8 mm
・受光面サイズ: 2.77 × 2.77 mm

受光面サイズ 2.77 × 2.77 mm
素子数 1
パッケージ プラスチック
冷却 非冷却
逆電圧 max. 20 V
感度波長範囲 320~1100 nm
最大感度波長 typ. 960 nm
受光感度 typ. 0.48 A/W
暗電流 max. 10000 pA
遮断周波数 typ. 25 MHz
端子間容量 typ. 15 pF
雑音等価電力 typ. 1×10-14 W/Hz1/2
測定条件 指定のない場合はTyp. Ta=25 ℃, 受光感度: λ=780 nm, 暗電流: VR=12 V, 遮断周波数: VR=12 V, 端子間容量: VR=12 V, f=1 MHz, 雑音等価電力: VR=12 V

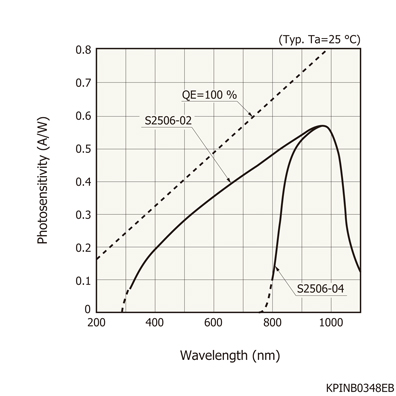

分光感度特性

外形寸法図 (単位: mm)
