Si PINフォトダイオード

S3071

大面積高速Si PINフォトダイオード

S3071はφ5.0 mmの受光面をもち、40 MHzの優れた周波数特性をもつSi PINフォトダイオードです。空間光伝送をはじめ、高速パルス光の検出などに適しています。


■特長
・受光面サイズ: φ5.0 mm
・遮断周波数: 40 MHz (VR=24 V)
・高信頼性: TO-8メタルパッケージ

受光面サイズ φ5 mm
素子数 1
パッケージ メタル
パッケージカテゴリ TO-8
冷却 非冷却
逆電圧 max. 50 V
感度波長範囲 320~1060 nm
最大感度波長 typ. 920 nm
受光感度 typ. 0.54 A/W
暗電流 max. 10000 pA
遮断周波数 typ. 40 MHz
端子間容量 typ. 18 pF
雑音等価電力 typ. 2.1×10-14 W/Hz1/2
測定条件 指定のない場合はTyp. Ta=25 ℃, 受光感度:λ=780 nm, 暗電流: VR=24 V, 遮断周波数: VR=24 V, 端子間容量: VR=24 V, f=1 MHz, 雑音等価電力: VR=24 V, λ=λp

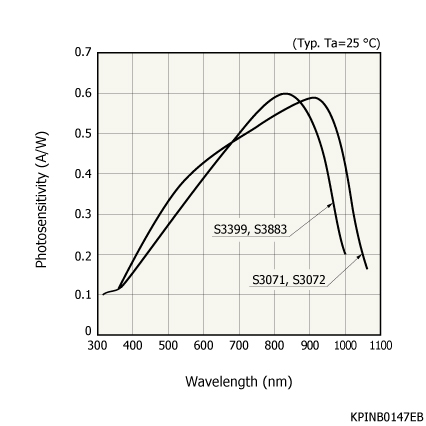

分光感度特性

外形寸法図 (単位: mm)
