Si PINフォトダイオード

S3994-01

光パワーメータ用Si PINフォトダイオード

S3994-01は光パワーメータ用Si PIN フォトダイオードです。受光面板としてフラットガラスを採用しているため、樹脂などに比べ傷が付きにくく、取り扱いが容易です。


■特長
・薄型パッケージ (1.4 mm max.)
・高感度: 0.25 A/W typ. (λ=400 nm)
・大受光面サイズ: 10 × 10 mm

受光面サイズ 10 × 10 mm
素子数 1
パッケージ セラミック
冷却 非冷却
逆電圧 max. 50 V
感度波長範囲 320~1100 nm
最大感度波長 typ. 960 nm
受光感度 typ. 0.65 A/W
暗電流 max. 10000 pA
遮断周波数 typ. 20 MHz
端子間容量 typ. 40 pF
測定条件 指定のない場合はTyp. Ta=25 ℃, 受光感度: λ=λp, 暗電流: VR=30 V, 遮断周波数: VR=30 V, 端子間容量: VR=30 V, f=1 MHz

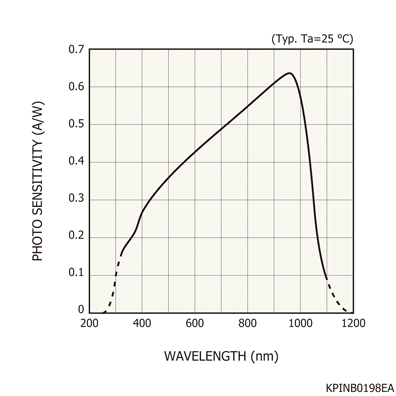

分光感度特性

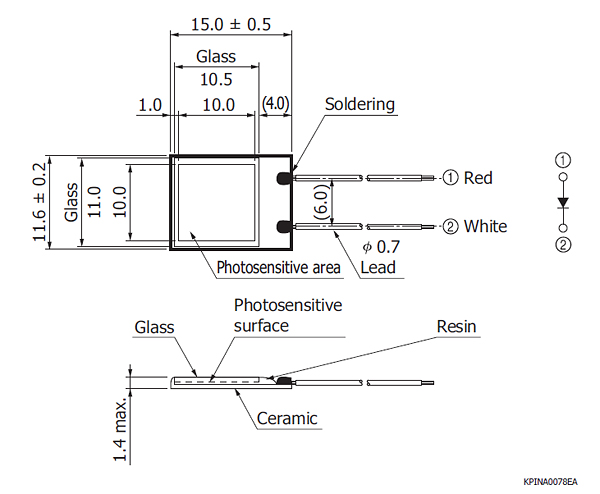

外形寸法図 (単位: mm)
