Si PINフォトダイオード

S8729

SIP型プラスチックパッケージ

S8729は、大面積汎用Si PINフォトダイオードです。従来品に比べ、パッケージを小型化 (パッケージ容積比75 %減)しています。


■特長
・小型プラスチックパッケージ: 4 × 4.8 × 1.8t mm
・2ピンSIPリード型 (リード長: 4.9 mm)
・高感度、高速応答
・可視~赤外域用 (λ=320~1100 nm)
・受光面サイズ: 2 × 3.3 mm

受光面サイズ 2 × 3.3 mm
素子数 1
パッケージ プラスチック
冷却 非冷却
逆電圧 max. 20 V
感度波長範囲 320~1100 nm
最大感度波長 typ. 960 nm
受光感度 typ. 0.55 A/W
暗電流 max. 2000 pA
遮断周波数 typ. 25 MHz
端子間容量 typ. 16 pF
雑音等価電力 typ. 1.1×10-14 W/Hz1/2
測定条件 指定のない場合はTyp. Ta=25 ℃, 受光感度: λ=780 nm, 暗電流: VR=5 V, 遮断周波数: VR=5 V, 端子間容量: VR=5 V, f=1 MHz, 雑音等価電力: λ=λp

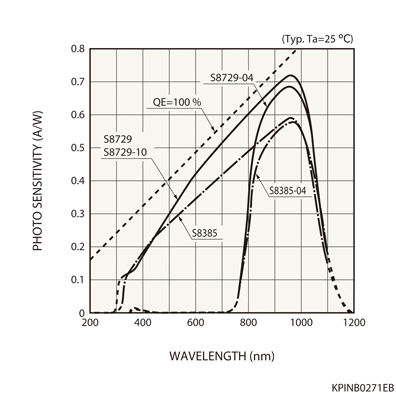

分光感度特性

外形寸法図 (単位: mm)
