カウンティングユニット

C9945-14

C9945-14はUSBインターフェース機能を有するカウンティングユニットで、16chのフォトンカウンタとしてご使用いただけます。カウンタ部には2つのカウンタ回路(ダブルカウンタ方式)を内蔵しており、入力信号をデッドタイムなしに計数することができます。C9945-14は16chのマルチチャンネルフォトンカウンティングヘッドの接続が可能です。

仕様

項目 内容/値
計数感度 入力信号数 16 ch
信号入力レベル LVDS
信号パルス幅 5 ns以上
入力インピーダンス 100 Ω
カウンタ部 カウンタ方式 ダブルカウンタ方式
最大カウント周波数 100 MHz
最大カウンタ容量 228カウント/カウンタゲート (*1)
内部カウンタゲート時間 500 ns ~ 1 s(1, 2, 5ステップ) (*2)
トリガ部 トリガ方式 ソフトウエア、外部入力トリガ
外部トリガ入力信号レベル TTL
I/O 出力数 2
出力レベル TTL
入力数 2
入力レベル TTL
同期信号入力レベル LVTTL
IDスイッチ 0 ~ 7
バッファ容量 4096 (word) (*3)
対応OS Windows® 10 pro (*4)
インターフェース USB 2.0
供給電圧 DC 6.5 V ~ 8.0 V / 0.5 A
動作周囲温度/湿度 +5 ℃ ~ +45 ℃ / 80 % 以下 (結露なきこと)
保存温度/湿度 0 ℃ ~ +50 ℃ / 85 % 以下 (結露なきこと)
ACアダプタ 入力 AC 100 V ~ 240 V
出力 +7 V / 1.6 A

Notes
*1 28, 16, 8, 4 ビットカウント/カウンタゲートを選択可能です。
*2 連続転送が必要な場合、内部ゲート時間はUSB 2.0転送速度とカウンタ容量に依存し制限されます。
*3 1 (word) = 2 (byte) = 16 (bit)
*4 パソコンの消費電力モード等の設定をOFFにして使用してください。
※付属品:CD-ROM(ソフトウエア)、ACアダプタ、USB 2.0ケーブル

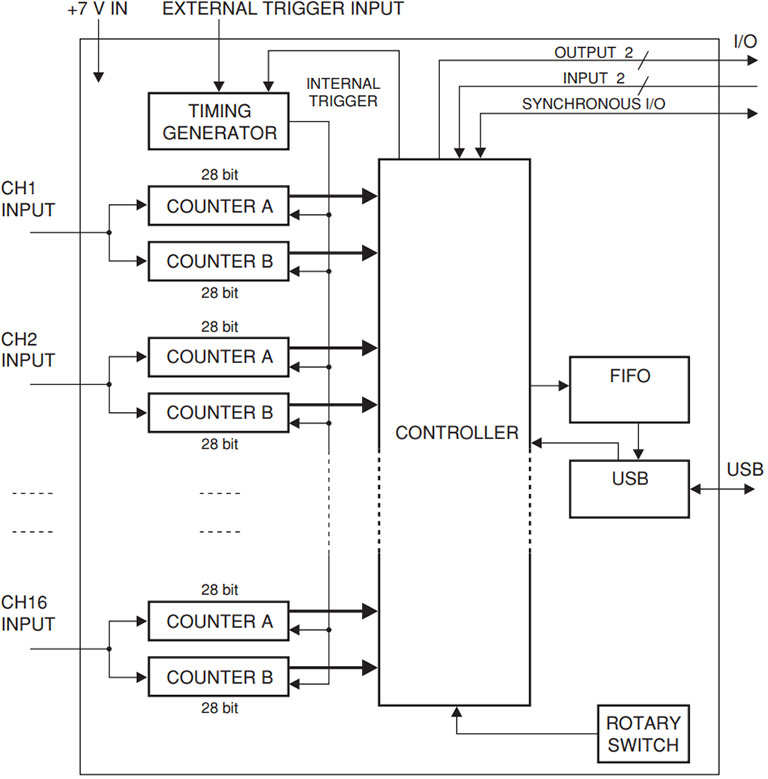

内部構成図

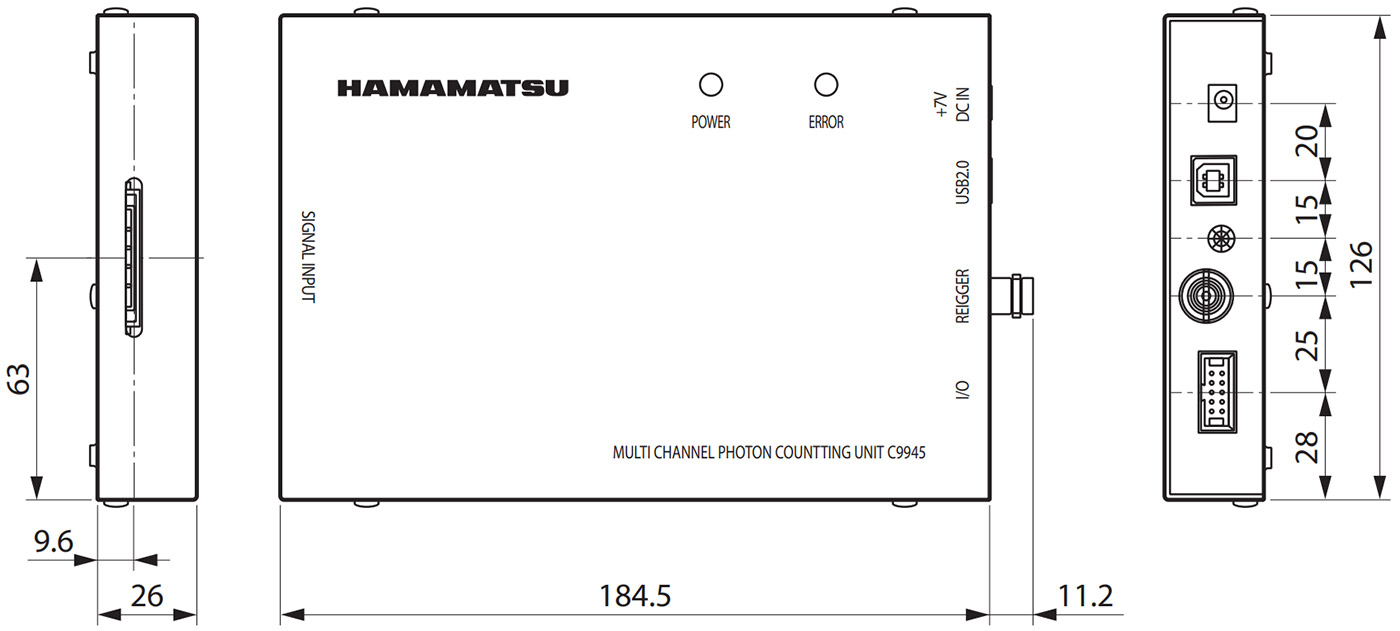

外形寸法図(単位:mm)

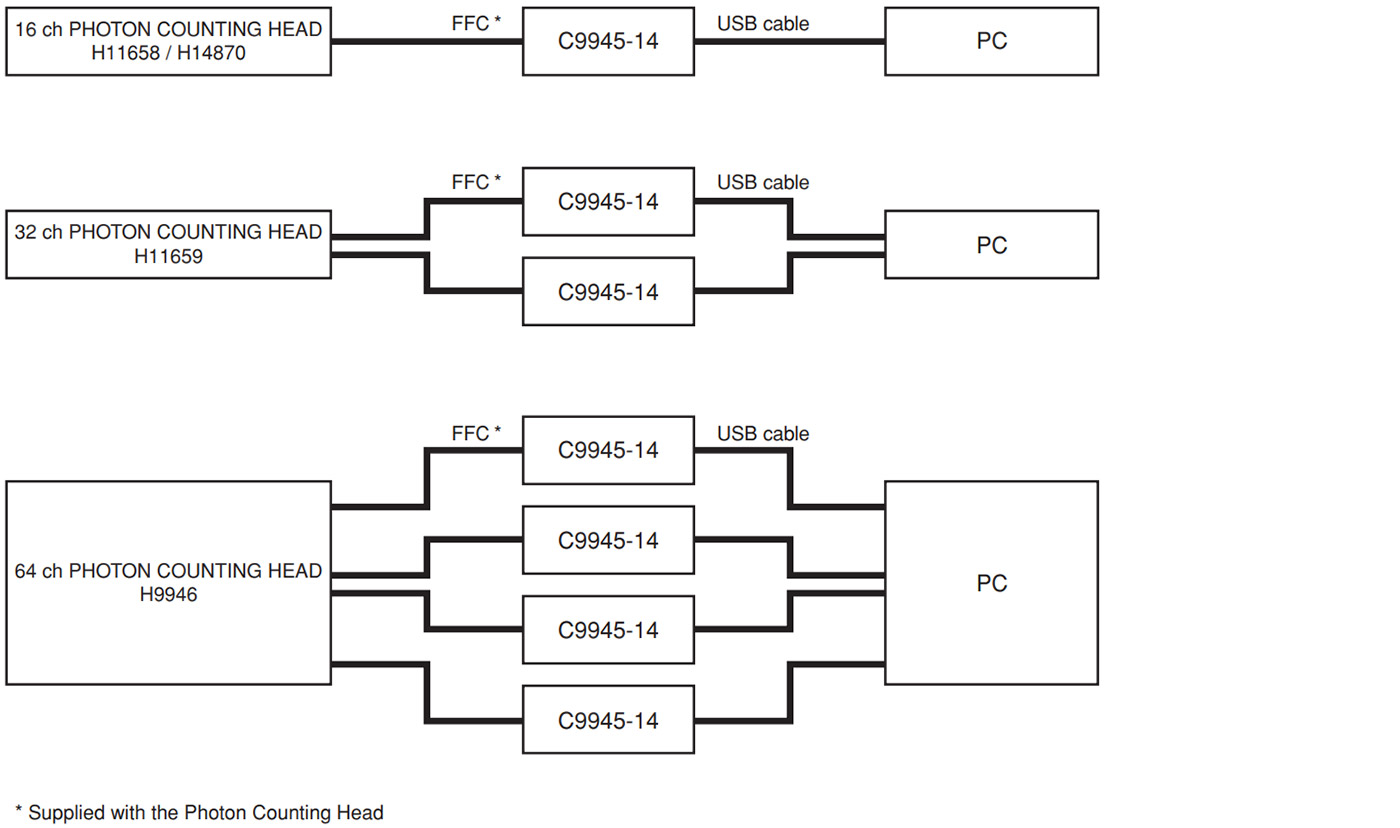

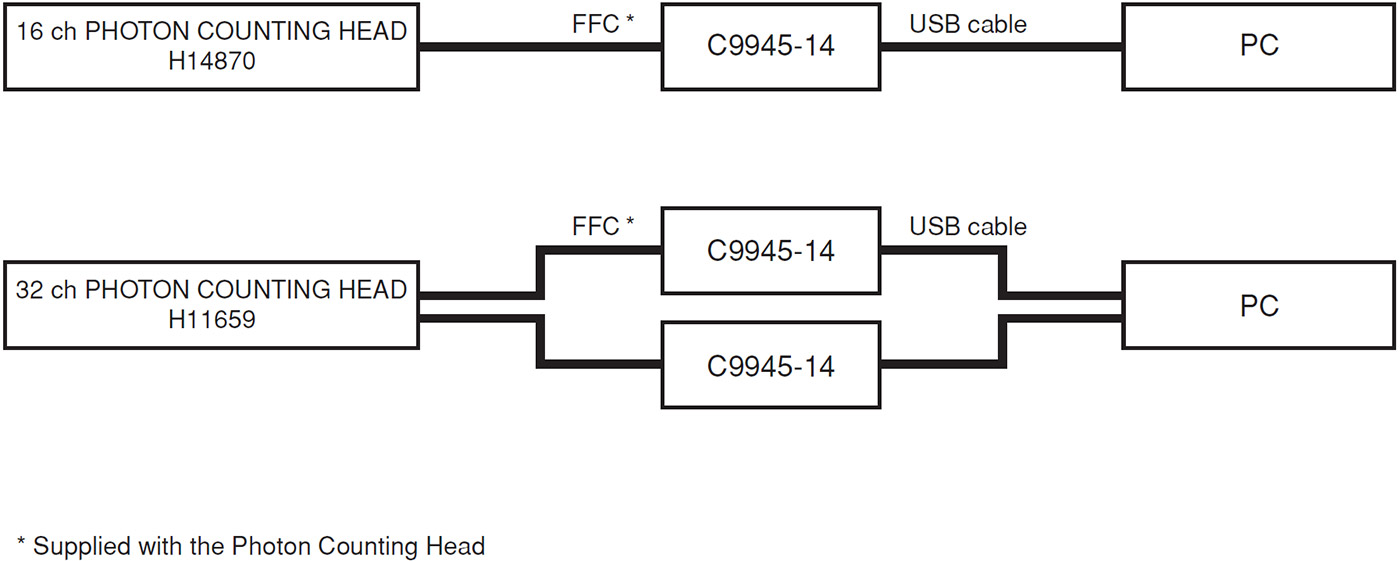

フォトンカウンタ構築例
