光電子増倍管アッセンブリ

H3165-10

アッセンブリ径φ14.3mm R647-01内蔵アッセンブリ

アッセンブリ外径 φ14.3 mm
内蔵PMT型名 R647-01
受光面形状 円形
受光面サイズ φ10 mm
感度波長 (Short) 300 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 420 nm
分光感度特性 カーブNo. 400K
光電面 種類 バイアルカリ
窓材質 硼硅酸ガラス
ダイノード構造 ラインフォーカス
ダイノード段数 10
[絶対最大定格] 陽極-陰極間電圧 -1250 V
[絶対最大定格] デバイダ電流 0.34 mA
陽極-陰極間 印加電圧 -1000 V
[陰極特性] ルーメン感度 Typ. 110 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 10
[陽極特性] ルーメン感度 Typ. 150 A/lm
[陽極特性] ゲイン Typ. 1.4 x 106
[陽極特性] 暗電流(30分後) Typ. 1 nA
[陽極特性] 暗電流(30分後) Max. 2 nA
[時間特性] 上昇時間 (Tr) Typ. 2.5 ns
[時間特性] 走行時間 (T.T.) Typ. 24 ns
[時間特性] 走行時間拡がり (T.T.S) Typ. 1.6 ns
[陽極特性] パルスリニアリティ (2%変動) 3 mA
[陽極特性] パルスリニアリティ (5%変動) 7 mA

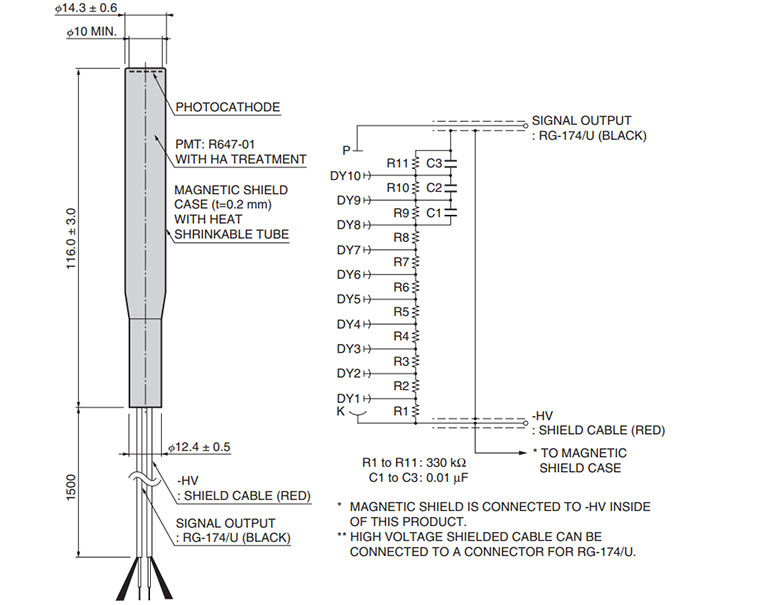

外形寸法図 (単位: mm)

外形寸法図
