光電子増倍管モジュール

H11411

H11411シリーズは、φ51 mm (2")ヘッドオン型光電子増倍管と高圧電源回路を内蔵した光電子増倍管モジュールです。受光面サイズはφ46 mmと大きく、シンチレーションカウンティングに適しています。

受光面形状 円形
受光面サイズ φ46 mm
感度波長 (Short) 300 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 420 nm
外形寸法 (W x H x D) φ60 x 200 mm
入力電圧 +11.5~+15.5 V
最大入力電圧 18 V
最大入力電流 5 mA
最大出力信号電流 200 μA
最大コントロール電圧 1.9 V
推奨コントロール電圧調整範囲 +0.5~+1.8 V
[陰極特性] ルーメン感度 Min. 60 μA/lm
[陰極特性] ルーメン感度 Typ. 90 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 10.5
[陰極特性] 放射感度 Typ. 85 mA/W
[陽極特性] ルーメン感度 Min. 30 A/lm
[陽極特性] ルーメン感度 Typ. 300 A/lm
[陽極特性] 放射感度 Typ. 2.8 x 105 A/W
[陽極特性] 暗電流(30分後) Typ. 6 nA
[陽極特性] 暗電流(30分後) Max. 40 nA
[時間特性] 上昇時間 (Tr) Typ. 2 ns
リップルノイズ (peak to peak)  Max. 1 mV
セトリングタイム Max. 10 s
動作周囲温度 +5~+50 ℃
保存温度 -20~+50 ℃
質量 560 g

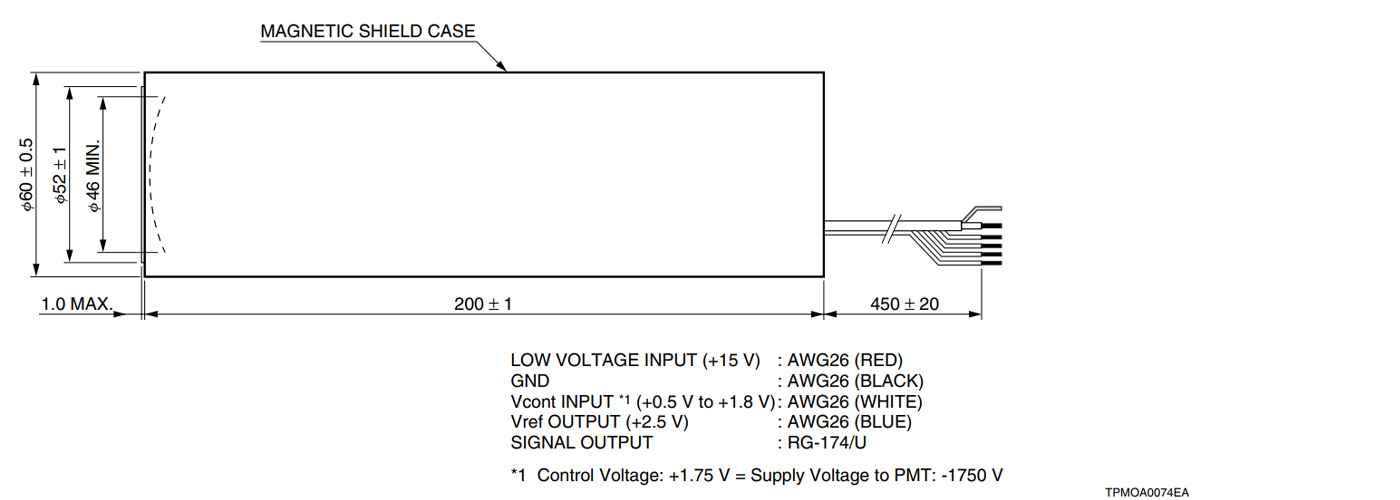

外形寸法図 (単位: mm)
