光電子増倍管モジュール

H13543-03

H13543-03は、25mm(1")角型光電子増倍管と高圧電源回路を内蔵した光電子増倍管モジュールです。

受光面形状 四角形
受光面サイズ 18 x 18 mm
感度波長 (Short) 185 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 420 nm
外形寸法 (W x H x D) 33.0 x 33.0 x 50.0 mm
入力電圧 +4.5~+5.5 V
最大入力電圧 6 V
最大入力電流 5 mA
最大出力信号電流 100 μA
最大コントロール電圧 +0.9(入力インピーダンス1MΩ) V
推奨コントロール電圧調整範囲 +0.4~+0.8(入力インピーダンス1MΩ) V
[陰極特性] ルーメン感度 Min. 60 μA/lm
[陰極特性] ルーメン感度 Typ. 80 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 9.5
[陰極特性] 放射感度 Typ. 80 mA/W
[陽極特性] ルーメン感度 Min. 40 A/lm
[陽極特性] ルーメン感度 Typ. 160 A/lm
[陽極特性] 放射感度 Typ. 1.6 x 105 A/W
[陽極特性] 暗電流(30分後) Typ. 2 nA
[陽極特性] 暗電流(30分後) Max. 20 nA
[時間特性] 上昇時間 (Tr) Typ. 1.6 ns
リップルノイズ (peak to peak)  Max. 0.5 mV
セトリングタイム Max. 10 s
動作周囲温度 +5~+50 ℃
保存温度 -20~+50 ℃
質量 110 g

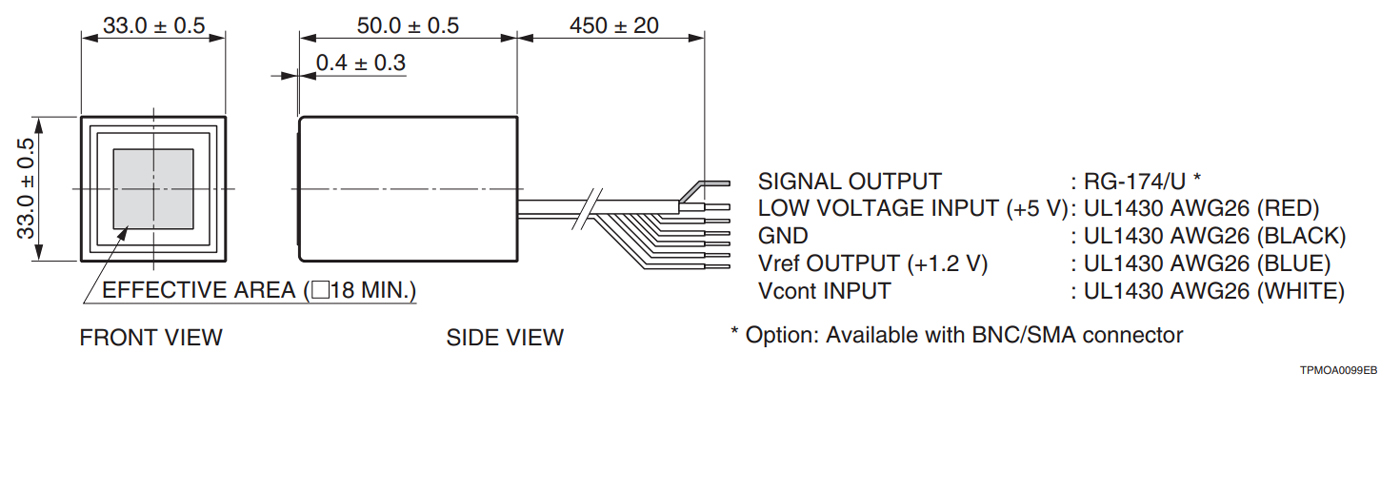

外形寸法図 (単位: mm)
