光電子増倍管モジュール

H14211-110

H14211-01は、メタルパッケージ光電子増倍管と高圧電源回路を内蔵した光電子増倍管モジュールです。真空または減圧環境下で使用を可能にしました。
フォトンカウンティング計測用にダークカウントを選別したPタイプも用意しています。

受光面形状 円形
受光面サイズ φ8 mm
感度波長 (Short) 230 nm
感度波長 (Long) 700 nm
感度波長 (Peak) 400 nm
外形寸法 (W x H x D) φ30.0 mm x 56.5 mm
入力電圧 +2.8 V ~ +5.0 V
最大入力電圧 +5.5 V
最大入力電流 3.5 mA
最大出力信号電流 100 μA
最大コントロール電圧 +1.1 V (入力インピーダンス 1 MΩ)
推奨コントロール電圧調整範囲 +0.5 V ~ +1.1 V (入力インピーダンス 1 MΩ)
[陰極特性] ルーメン感度 Min. 80 μA/lm
[陰極特性] ルーメン感度 Typ. 105 μA/lm
[陰極特性] 青感度指数 (青フィルター)  Typ. 13.5
[陰極特性] 放射感度 Typ. 110 mA/W
[陽極特性] ルーメン感度 Min. 80 A/lm
[陽極特性] ルーメン感度 Typ. 210 A/lm
[陽極特性] 放射感度 Typ. 2.2 x 105 A/W
[陽極特性] 暗電流(30分後) Typ. 1 nA
[陽極特性] 暗電流(30分後) Max. 10 nA
[時間特性] 上昇時間 (Tr) Typ. 0.57 ns
リップルノイズ (peak to peak)  Max. 1 mV
セトリングタイム Max. 10 s
動作周囲温度 +5 ℃ ~ +50 ℃
保存温度 -20 ℃ ~ +50 ℃
質量 74 g

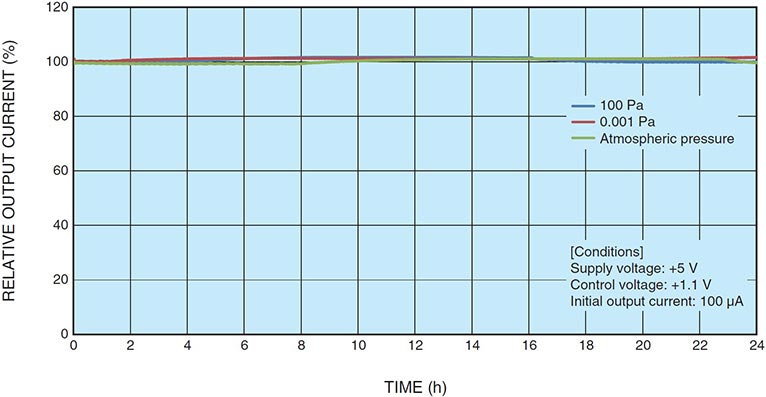

出力安定性

Relative output current

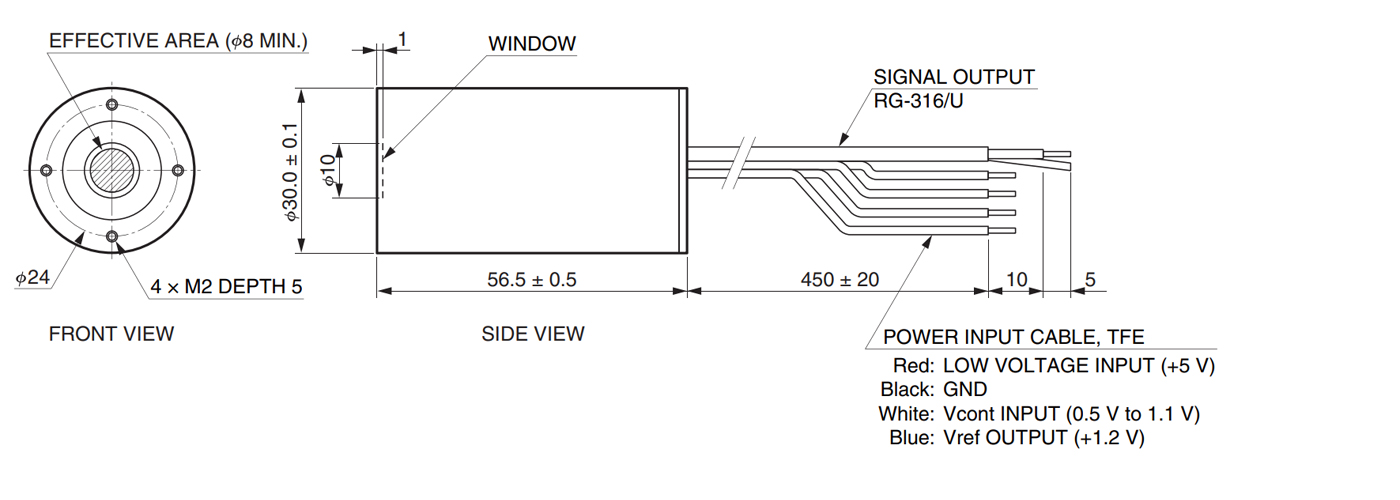

外形寸法図 (単位: mm)
