光電子増倍管モジュール

H14601-103

H14601-103は、メタルパッケージ光電子増倍管と高圧電源回路を内蔵した光センサモジュールです。内蔵光電子増倍管は半導体光検出器で使われるTO-8型金属パッケージと同じ直径の金属パッケージを採用し、フォトダイオードとほぼ同じ寸法にもかかわらず、高ゲイン、広ダイナミックレンジ、高速応答特性を実現します。

H14600 シリーズ : ピン出力タイプ
H14601 シリーズ : ケーブル出力タイプ

受光面形状 円形
受光面サイズ φ8 mm
感度波長 (Short) 185 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 400 nm
外形寸法 (W x H x D) 22.0 x 25.0 x 22.0 mm
入力電圧 +4.5~+5.5 V
最大入力電圧 5.5 V
最大入力電流 3.5 mA
最大出力信号電流 100 μA
最大コントロール電圧 +1.0(入力インピーダンス1MΩ) V
推奨コントロール電圧調整範囲 +0.5~+1.0(入力インピーダンス1MΩ) V
[陰極特性] ルーメン感度 Min. 80 μA/lm
[陰極特性] ルーメン感度 Typ. 105 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 13.5
[陰極特性] 放射感度 Typ. 110 mA/W
[陽極特性] ルーメン感度 Min. 30 A/lm
[陽極特性] ルーメン感度 Typ. 105 A/lm
[陽極特性] 放射感度 Typ. 1.1 x 105 A/W
[陽極特性] 暗電流(30分後) Typ. 0.5 nA
[陽極特性] 暗電流(30分後) Max. 5 nA
[時間特性] 上昇時間 (Tr) Typ. 0.6 ns
リップルノイズ (peak to peak)  Max. 0.2 mV
セトリングタイム Max. 10 s
動作周囲温度 +5~+50 ℃
保存温度 -20~+50 ℃
質量 32 g

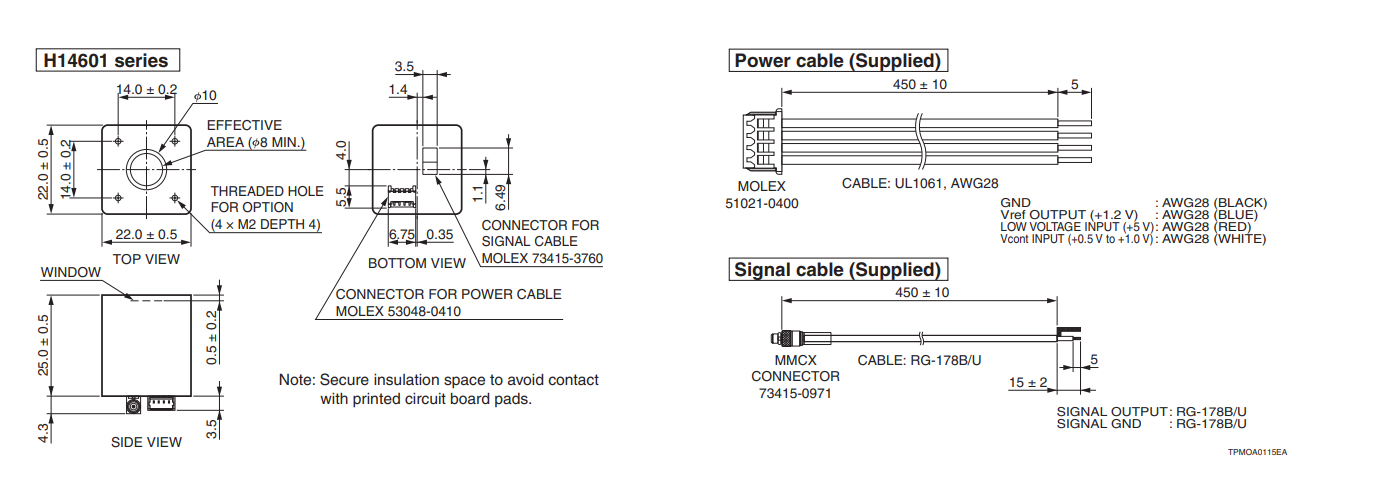

外形寸法図 (単位: mm)
