光電子増倍管モジュール

H14768

H14768は、高感度サイドオン型光電子増倍管と高圧電源回路、電子冷却素子を内蔵した光電子増倍管モジュールです。低電圧入力で内蔵する光電子増倍管の光電面直接冷却が可能となるため、マルチアルカリ光電面であるにもかかわらず低ノイズです。

特性

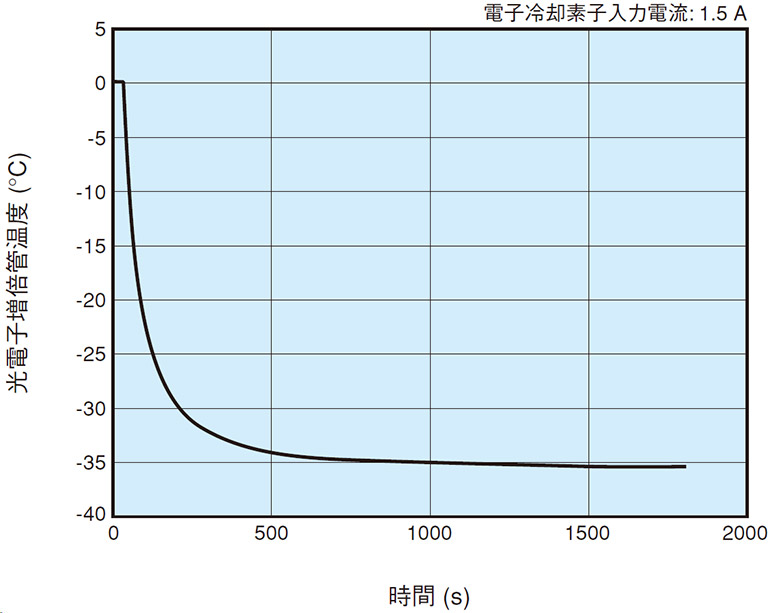

図1:冷却特性

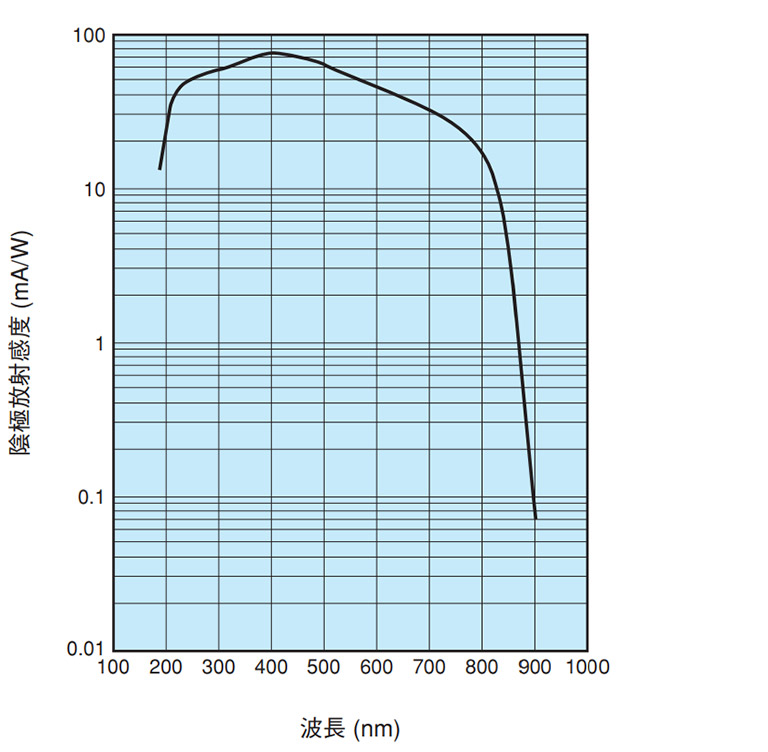

図2:分光感度特性

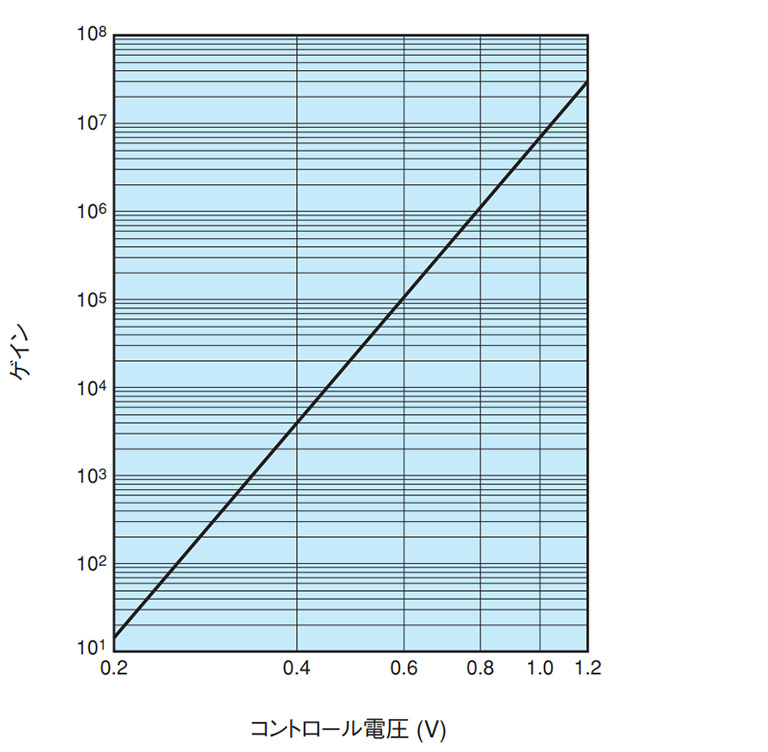

図3:ゲイン特性

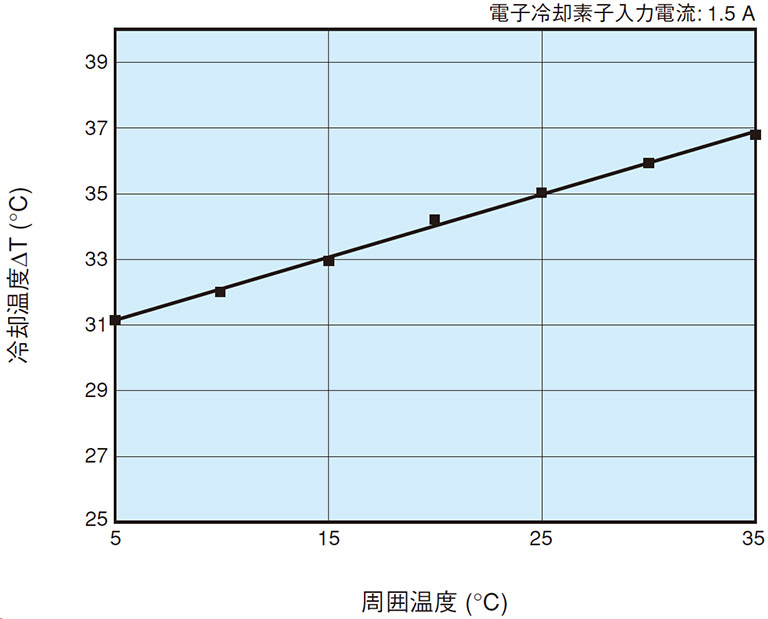

図4:冷却温度の周囲温度依存性

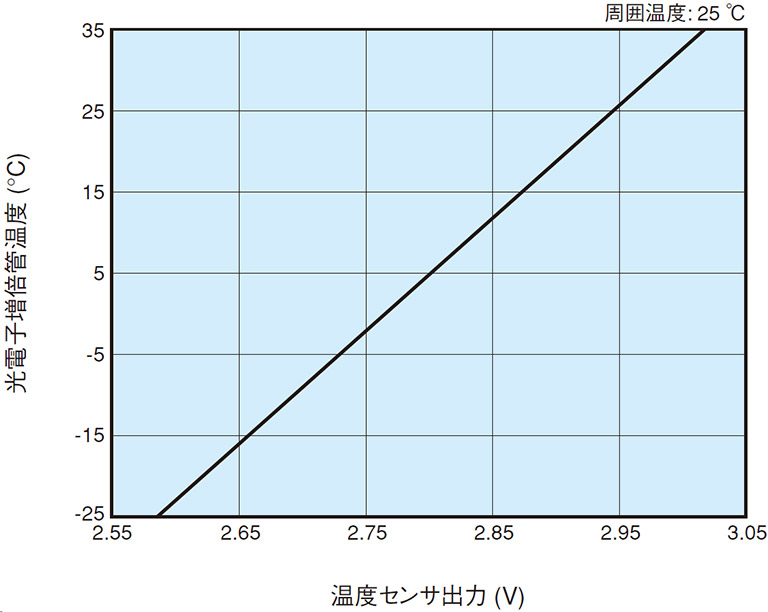

図5:温度センサの出力電圧とPMT温度との関係

仕様

受光面形状 四角形
受光面サイズ 10 x 14 mm
感度波長 (Short) 185 nm
感度波長 (Long) 900 nm
感度波長 (Peak) 400 nm
外形寸法 (W x H x D) 63.5 x 133.5 x 64.0 mm
入力電圧 +11.5~+15.5 V
最大入力電圧 18 V
最大入力電流 8 mA
最大出力信号電流 58 μA
最大コントロール電圧 1.2 V
推奨コントロール電圧調整範囲 +0.2~+1.2 V
[陰極特性] ルーメン感度 Min. 140 μA/lm
[陰極特性] ルーメン感度 Typ. 300 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 9
[陰極特性] 赤感度比 Typ. 0.3
[陰極特性] 放射感度 Typ. 76 mA/W
[陽極特性] ルーメン感度 Min. 400 A/lm
[陽極特性] ルーメン感度 Typ. 2000 A/lm
[陽極特性] 放射感度 Typ. 5.0 x 105 A/W
[陽極特性] 暗電流(30分後) Typ. 0.08 nA
[陽極特性] 暗電流(30分後) Max. 0.4 nA
[時間特性] 上昇時間 (Tr) Typ. 2.2 ns
リップルノイズ (peak to peak)  Max. 0.5 mV
セトリングタイム Max. 10 s
動作周囲温度 +5~+35 ℃
保存温度 -20~+50 ℃
質量 570 g

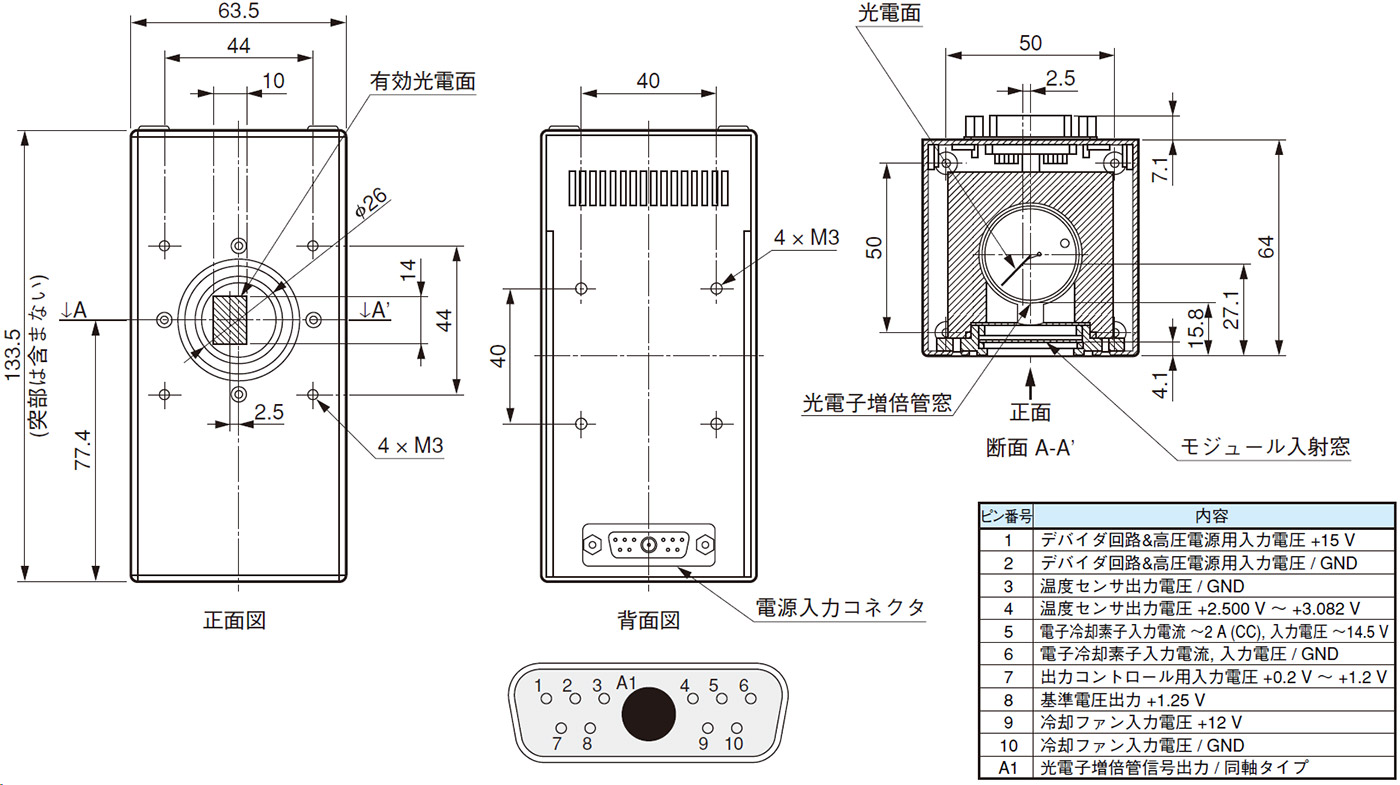

外形寸法図 (単位: mm)
