光電子増倍管モジュール

H14951-100

H14951シリーズは、メタルパッケージ光電子増倍管と高圧電源回路を内蔵した光電子増倍管モジュールです。内蔵光電子増倍管は半導体光検出器で使われるTO-8型金属パッケージと同じ直径の金属パッケージを採用し、フォトダイオードとほぼ同じ寸法にもかかわらず、高ゲイン、広ダイナミックレンジ、高速応答特性を持っています。

受光面形状 円形
受光面サイズ φ8 mm
感度波長 (Short) 300 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 400 nm
外形寸法 (W x H x D) 22.0 mm x 22.0 mm x 25.0 mm
入力電圧 +11.5 V ~ +15.5 V
最大入力電圧 18 V
最大入力電流 12 mA
最大出力信号電流 100 μA
最大コントロール電圧 +1.0 V (入力インピーダンス 30 kΩ)
推奨コントロール電圧調整範囲 +0.5 V ~ +1.0 V (入力インピーダンス 30 kΩ)
[陰極特性] ルーメン感度 Min. 80 μA/lm
[陰極特性] ルーメン感度 Typ. 105 μA/lm
[陰極特性] 青感度指数 Typ. 13.5
[陰極特性] 放射感度 Typ. 110 mA/W
[陽極特性] ルーメン感度 Min. 30 A/lm
[陽極特性] ルーメン感度 Typ. 105 A/lm
[陽極特性] 放射感度 Typ. 1.1 x 105 A/W
[陽極特性] 暗電流(30分後) Typ. 0.5 nA
[陽極特性] 暗電流(30分後) Max. 5 nA
[時間特性] 上昇時間 (Tr) Typ. 0.6 ns
リップルノイズ (peak to peak)  Max. 0.6 mV
セトリングタイム Max. 0.2 s
動作周囲温度 +5 ℃ ~ +50 ℃
保存温度 -20 ℃ ~ +50 ℃
質量 32 g

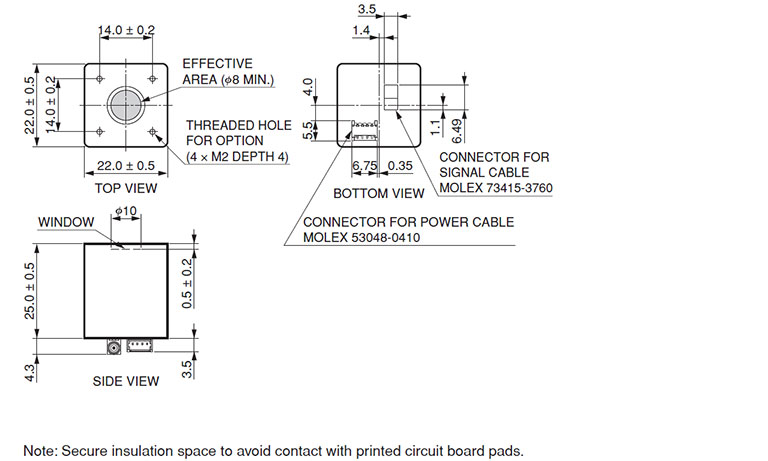

外形寸法図 (単位: mm)
