ワイドダイナミックレンジ光電子増倍管モジュール

H13126-03

感度波長範囲 200 nm ~ 650 nm、周波数帯域 DC ~ 20 MHz のローレンジとハイレンジのアナログ 2 出力とフォトンカウンティング 1 出力の 3 系統を同時出力し 10 桁のワイドダイナミックレンジ、高リニアリティ、高圧電源を内蔵している光電子増倍管モジュールです。

特長

  • 最大カウント周波数: 5 x 10¹¹ s⁻¹ 以上
  • 周波数帯域: DC ~ 20 MHz
  • 小型
  • 低ダークカウント

仕様

項目 単位
入力電圧 ±15 V
最大入力電流 (at ±15 V) +200 / -50 mA
PMT 有効光電面サイズ Φ22 mm
感度波長範囲 200 ~ 650 nm
最大感度波長 375 nm

計数感度

標準値

200 nm 5.5 x 10⁴ s⁻¹・pW⁻¹
300 nm 4.4 x 10⁵
400 nm 5.4 x 10⁵
500 nm 3.1 x 10⁵
600 nm 6.7 x 10⁴
フォトンカウンティング出力 カウントリニアリティ 5 x 10⁶ s⁻¹
ダークカウント *¹ 標準値 50 s⁻¹
出力パルス幅 8 ns
出力パルス波高 2.5 V
推奨負荷抵抗 50 Ω

Low range

アナログ (アンプ) 出力

カウント - アナログ変換係数 1 V / 4 x 10⁸ s⁻¹ -
周波数帯域 DC ~ 20 MHz
最大出力信号 +3 (負荷抵抗 1 kΩ時) V
出力オフセット ±1 mV
DC リニアリティ *² ±2.5 %
出力インピーダンス 50 Ω

High range

アナログ (アンプ) 出力

カウント - アナログ変換係数 1 V / 1.7 x 10¹¹ s⁻¹ -
周波数帯域 DC ~ 20 MHz
最大出力信号 *³ +3 (負荷抵抗 1 kΩ時) V
出力オフセット ±1 mV
DC リニアリティ *² ±20 %
出力インピーダンス 50 Ω
動作周囲温度 *⁴ +5 ~ +40
保存温度 *⁴ -20 ~ +50
質量 400 g
ケーブル長 1000 mm

*¹ 暗中にて 3 h 放置後測定

*² フォトンカウンティングとアナログ出力トータル 10 桁の直線性は ±20 % 以内

*³ 40 mV以上の時はパルス出力のみ

*⁴ 結露なきこと

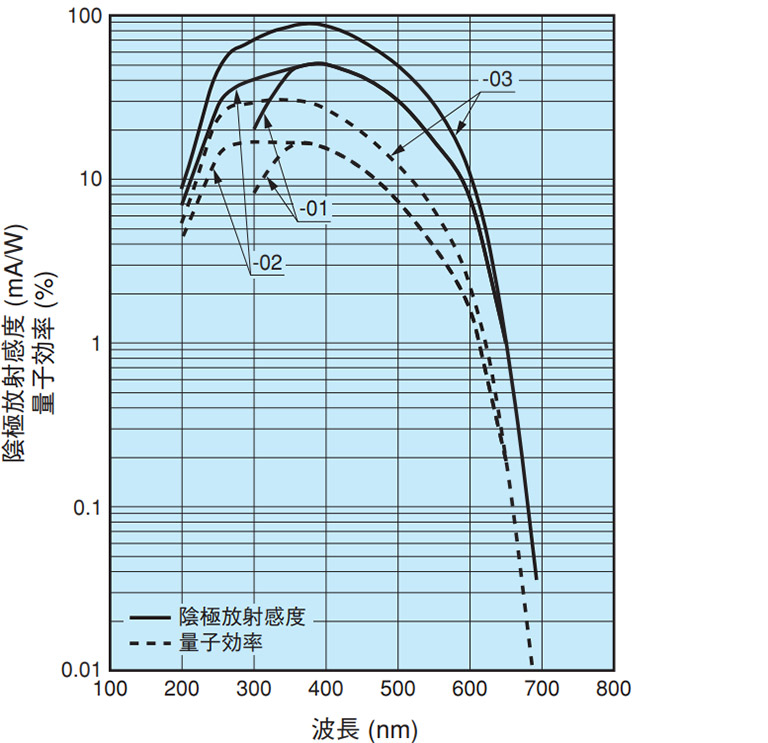

分光感度特性

構成図

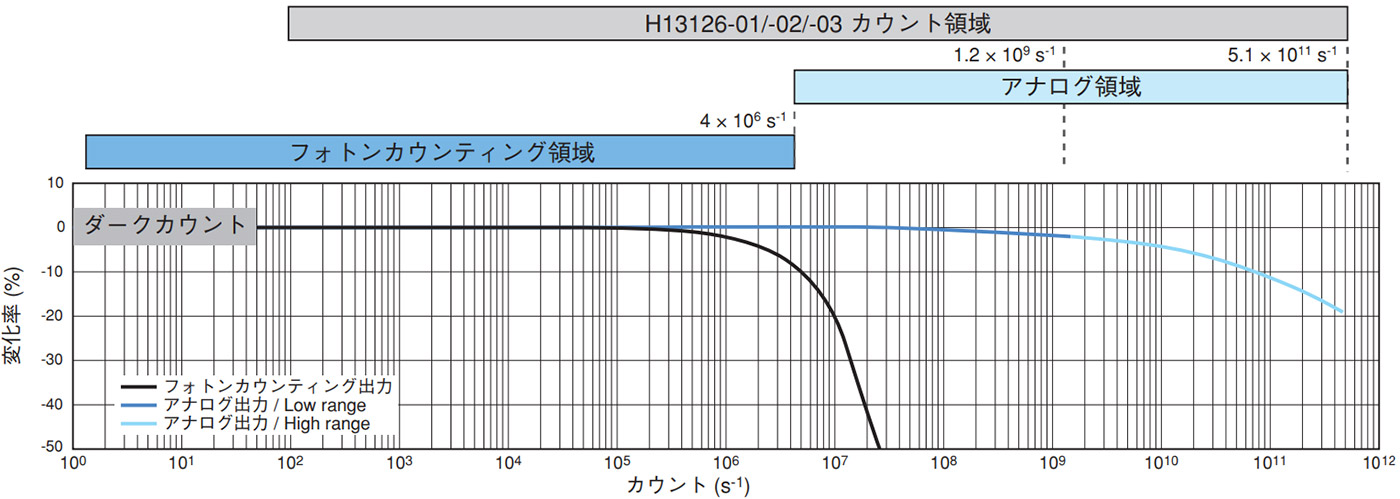

測定領域

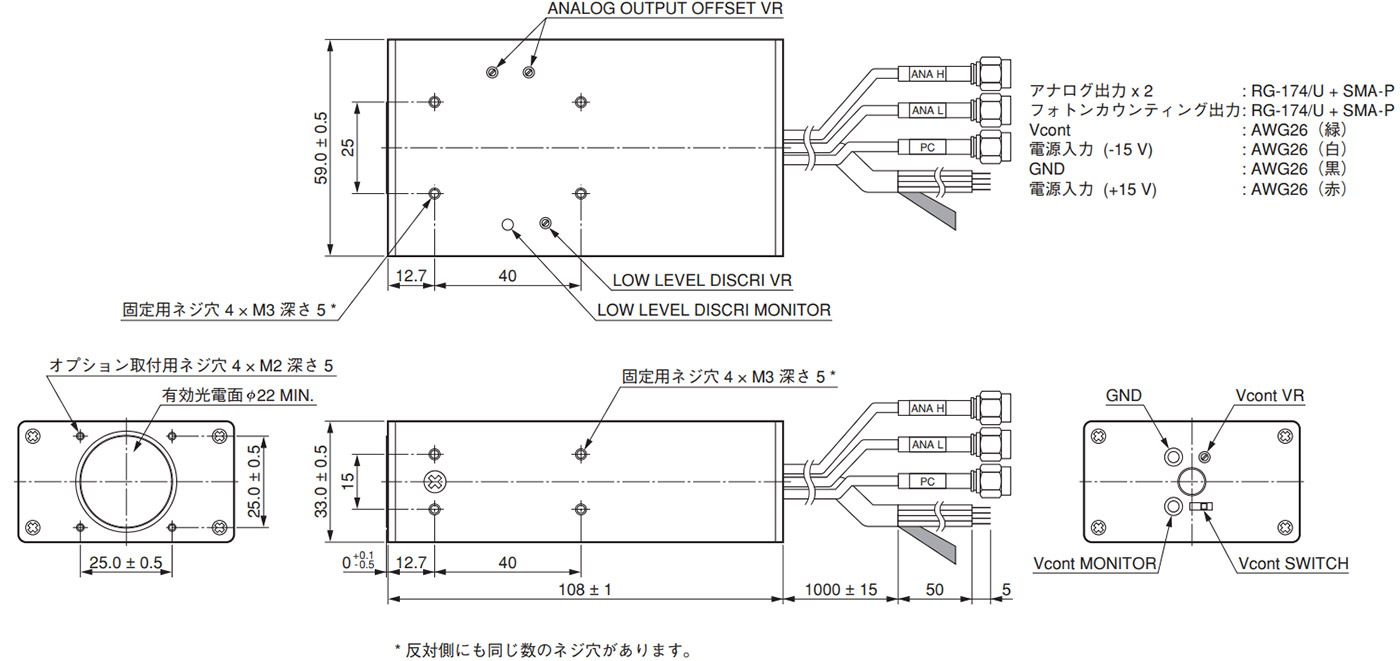

外形寸法図(単位:mm)
