フォトンカウンティングヘッド

H10682-110

H10682シリーズは、メタルパッケージ光電子増倍管と高速フォトンカウンティング回路、高圧電源を内蔵した小型フォトンカウンティングヘッドです。+5 Vを入力するだけでフォトンカウンティング計測が行えます。従来品の約2/3以下の大きさに抑え、過大光をモニタする機能も追加されました。従来のバイアルカリ光電面より高感度のスーパーバイアルカリ光電面、さらに高感度なウルトラバイアルカリ光電面、近赤外領域まで感度を有するマルチアルカリ光電面の3製品を用意しています。

仕様

受光面形状 円形
受光面サイズ φ8 mm
感度波長 (Short) 230 nm
感度波長 (Long) 700 nm
感度波長 (Peak) 400 nm

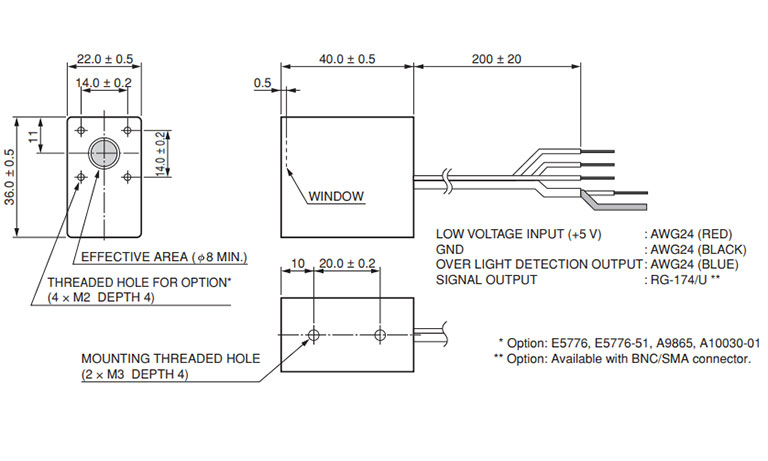

外形寸法 (W x H x D) 22.0 x 36.0 x 40.0 mm
入力電圧 +4.75~+5.25 V
最大入力電圧 6 V
最大入力電流 40 mA
計数感度 at 300 nm Typ. 3.7 x 105 s-1・pW-1
計数感度 at 400 nm Typ. 4.9 x 105 s-1・pW-1
計数感度 at 500 nm Typ. 3.7 x 105 s-1・pW-1
計数感度 at 600 nm Typ. 1.1 x 105 s-1・pW-1
計数感度 at 700 nm Typ. 7.7 x 103 s-1・pW-1
カウントリニアリティ 5.0 x 106 s-1
ダークカウント Typ. 50 s-1
ダークカウント Max. 100 s-1
パルスペア分解能 20 ns
出力パルス幅 10 ns
出力パルス波高 Min. 2 V
出力パルス波高 Typ. 2.2 V
推奨負荷抵抗 50 Ω
信号出力論理 正論理
動作周囲温度 +5~+40 ℃
保存温度 -20~+50 ℃
質量 47 g
