光電子増倍管モジュール

H10492-013

H10492シリーズは、φ25 mm (1")ヘッドオン型光電子増倍管と高圧電源回路、低雑音アンプを内蔵した光センサモジュールです。アンプは、電流電圧変換係数1 V/μA・周波数帯域DC~20 kHzタイプと0.1 V/μA・200 kHzタイプ、0.1 V/μA・DC~8 MHzタイプがあり、光電子増倍管は可視域用と可視~近赤外域用を用意しています。

受光面形状 円形
受光面サイズ φ22 mm
感度波長 (Short) 300 nm
感度波長 (Long) 850 nm
感度波長 (Peak) 420 nm
外形寸法 (W x H x D) φ35 x 120 mm
入力電圧 ±11.5~±15.5 V
最大入力電圧 ±18 V
最大入力電流 +24 / -21 mA
最大出力信号電圧 +10 (負荷抵抗 500Ω) +5 (負荷抵抗 50Ω) V
最大コントロール電圧 +1.2(入力インピーダンス1MΩ) V
推奨コントロール電圧調整範囲 +0.5~+1.1(入力インピーダンス1MΩ) V
[陰極特性] ルーメン感度 Min. 80 μA/lm
[陰極特性] ルーメン感度 Typ. 150 μA/lm
[陰極特性] 赤感度比 Typ. 0.2
[陰極特性] 放射感度 Typ. 64 mA/W
[陽極特性] ルーメン感度 Min. 2.0 x 106 V/lm
[陽極特性] ルーメン感度 Typ. 7.5 x 106 V/lm
[陽極特性] 放射感度 Typ. 3.2 V/nW
[陽極特性] 暗中での電圧出力(30分後) Typ. 0.3 mV
[陽極特性] 暗中での電圧出力(30分後) Max. 2 mV
電流電圧変換係数 0.1 V/uA
出力オフセット電圧 Typ. ±1 mV
リップルノイズ (peak to peak)  Max. 0.8 mV
セトリングタイム Max. 10 s
動作周囲温度 +5~+50 ℃
保存温度 -20~+50 ℃
質量 180 g

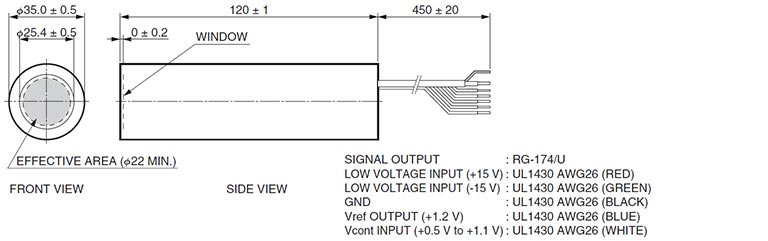

外形寸法図 (単位: mm)

外形寸法図
