光電子増倍管モジュール

H11462-011

H11462シリーズは、φ28 mm (1-1/8")サイドオン型光電子増倍管に高圧電源回路と低雑音アンプを内蔵した光電子増倍管モジュールです。アンプは、電流電圧変換係数1 V/μA・周波数帯域DC ~ 20 kHzタイプと、DC ~ 200 kHz・0.1 V/μAタイプを用意しています。光電子増倍管は、可視域用汎用、UV~可視域で低ノイズ、UV~近赤外域まで感度を有するものを標準品として取り揃えています。

受光面形状 四角形
受光面サイズ 4 x 20 mm
感度波長 (Short) 185 nm
感度波長 (Long) 710 nm
感度波長 (Peak) 410 nm
外形寸法 (W x H x D) 38.0 x 95.0 x 50.0 mm
入力電圧 ±4.5~±5.5 V
最大入力電圧 ±6 V
最大入力電流 +7/-3 mA
最大出力信号電圧 +4 (負荷抵抗 10 kΩ) V
最大コントロール電圧 1.2 V
推奨コントロール電圧調整範囲 +0.5~+1.1 V
[陰極特性] ルーメン感度 Min. 80 μA/lm
[陰極特性] ルーメン感度 Typ. 100 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 8
[陰極特性] 放射感度 Typ. 70 mA/W
[陽極特性] ルーメン感度 Min. 1.0 x 109 V/lm
[陽極特性] ルーメン感度 Typ. 1.2 x 109 V/lm
[陽極特性] 放射感度 Typ. 840 V/nW
[陽極特性] 暗中での電圧出力(30分後) Typ. 0.2 mV
[陽極特性] 暗中での電圧出力(30分後) Max. 2 mV
電流電圧変換係数 1 V/uA
出力オフセット電圧 Typ. ±1 mV
リップルノイズ (peak to peak)  Max. 0.5 mV
セトリングタイム Max. 14 s
動作周囲温度 +5~+50 ℃
保存温度 -20~+50 ℃
質量 225 g

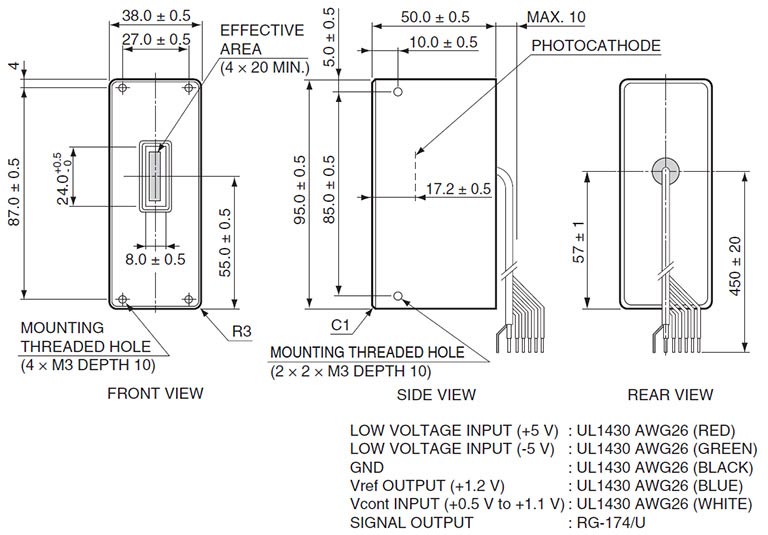

外形寸法図 (単位: mm)

外形寸法図
