光電子増倍管モジュール

H11902-20

H11902シリーズは、メタルパッケージ光電子増倍管と高圧電源回路、低雑音アンプを内蔵した光電子増倍管モジュールです。アンプにより光電子増倍管の電流出力を電圧出力に変換するため、信号処理が容易です。また、アンプを光電子増倍管の陽極出力ピン近傍に取り付けているため、外来からのノイズの影響を受けにくくなっています。

+5V入力タイプ H10722シリーズもあります。

受光面形状 円形
受光面サイズ φ8 mm
感度波長 (Short) 230 nm
感度波長 (Long) 920 nm
感度波長 (Peak) 630 nm
外形寸法 (W x H x D) 60.0 x 22.0 x 22.0 mm
入力電圧 ±11.5~±15.5 V
最大入力電圧 ±16 V
最大入力電流 +11 / -1 mA
最大出力信号電圧 +10(負荷抵抗 10 kΩ) V
最大コントロール電圧 +1.1(入力インピーダンス30 kΩ) V
推奨コントロール電圧調整範囲 +0.5~+1.1(入力インピーダンス30 kΩ) V
[陰極特性] ルーメン感度 Min. 350 μA/lm
[陰極特性] ルーメン感度 Typ. 500 μA/lm
[陰極特性] 赤感度比 Typ. 0.45
[陰極特性] 放射感度 Typ. 78 mA/W
[陽極特性] ルーメン感度 Min. 3.5 x 108 V/lm
[陽極特性] ルーメン感度 Typ. 1.0 x 109 V/lm
[陽極特性] 放射感度 Typ. 150 V/nW
[陽極特性] 暗中での電圧出力(30分後) Typ. 10 mV
[陽極特性] 暗中での電圧出力(30分後) Max. 100 mV
電流電圧変換係数 1 V/uA
出力オフセット電圧 Typ. ±1 mV
リップルノイズ (peak to peak)  Max. 1 mV
セトリングタイム Max. 0.2 s
動作周囲温度 +5~+50 ℃
保存温度 -20~+50 ℃
質量 90 g

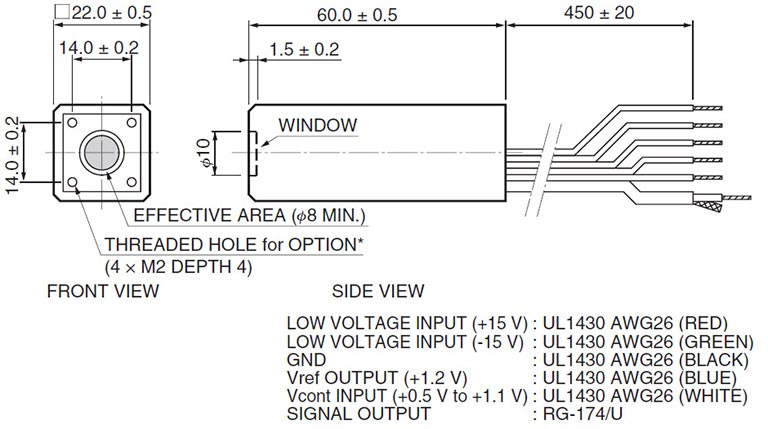

外形寸法図 (単位: mm)

外形寸法図
