光電子増倍管モジュール

H14953-01

H14953シリーズは、メタルパッケージ光電子増倍管と高圧電源回路、低雑音アンプを内蔵した光電子増倍管モジュールです。アンプにより光電子増倍管の電流出力を電圧出力に変換するため、信号処理が容易です。また、フォトダイオードとほぼ同じ寸法にもかかわらず、高ゲイン、広ダイナミックレンジ、高速応答特性を持っています。

受光面形状 円形
受光面サイズ φ8 mm
感度波長 (Short) 300 nm
感度波長 (Long) 870 nm
感度波長 (Peak) 400 nm
外形寸法 (W x H x D) 22.0 mm x 22.0 mm x 30.0 mm
入力電圧 ±11.5 V ~ ±15.5 V
最大入力電圧 ±18 V
最大入力電流 +11.5 mA / -1.5 mA
最大出力信号電圧 +10 V (負荷抵抗 10 kΩ)
最大コントロール電圧 +1.0 V (入力インピーダンス 30 kΩ)
推奨コントロール電圧調整範囲 +0.5 V ~ +1.0 V (入力インピーダンス 30 kΩ)
[陰極特性] ルーメン感度 Min. 100 μA/lm
[陰極特性] ルーメン感度 Typ. 200 μA/lm
[陰極特性] 赤感度比 Typ. 0.25
[陰極特性] 放射感度 Typ. 77 mA/W
[陽極特性] ルーメン感度 Min. 4.0 x 106 V/lm
[陽極特性] ルーメン感度 Typ. 2.0 x 107 V/lm
[陽極特性] 放射感度 Typ. 7.7 V/nW
[陽極特性] 暗中での電圧出力(30分後) Typ. 0.1 mV
[陽極特性] 暗中での電圧出力(30分後) Max. 1 mV
電流電圧変換係数 0.1 V/μA
出力オフセット電圧 Typ. ±1 mV
リップルノイズ (peak to peak)  Max. 1.5 mV
セトリングタイム Max. 0.2 s
動作周囲温度 +5 ℃ ~ +50 ℃
保存温度 -20 ℃ ~ +50 ℃
質量 46 g

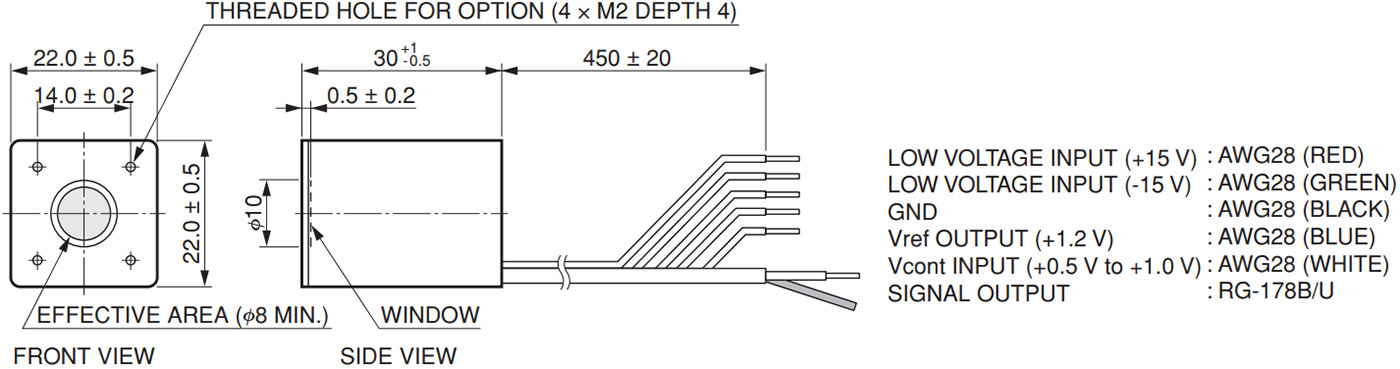

外形寸法図 (単位: mm)
