光電子増倍管モジュール

H9306-05

H9306/H9307シリーズは、φ13 mm (1/2")サイドオン型光電子増倍管と高圧電源回路、低雑音アンプを内蔵した電圧出力型光電子増倍管モジュールです。H9306シリーズは電流電圧変換係数1 V/μA・周波数帯域20 kHz、H9307シリーズは0.1 V/μA・200 kHzのアンプを内蔵しています。また、高圧電源回路にコッククロフト・ウォルトン回路を採用しているため、低消費電力です。入出力にケーブルを採用しており、機器組み込みに便利です。

受光面形状 四角形
受光面サイズ 3.7 mm x 13.0 mm
感度波長 (Short) 185 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 340 nm
外形寸法 (W x H x D) 19.0 mm x 53.2 mm x 50.8 mm
入力電圧 ±11.5 V ~ ±15.5 V
最大入力電圧 ±18 V
最大入力電流 +9 mA / -1 mA
最大出力信号電圧 +10 V (負荷抵抗 10 kΩ)
最大コントロール電圧 1.2 V
推奨コントロール電圧調整範囲 +0.25 V ~ +1.0 V
[陰極特性] ルーメン感度 Min. 20 μA/lm
[陰極特性] ルーメン感度 Typ. 40 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 5
[陰極特性] 赤感度比 Typ. -
[陰極特性] 放射感度 Typ. 48 mA/W
[陽極特性] ルーメン感度 Min. 5.0 x 107 V/lm
[陽極特性] ルーメン感度 Typ. 3.0 x 108 V/lm
[陽極特性] 放射感度 Typ. 360 V/nW
[陽極特性] 暗中での電圧出力(30分後) Typ. 0.5 mV
[陽極特性] 暗中での電圧出力(30分後) Max. 5 mV
電流電圧変換係数 1 V/uA
出力オフセット電圧 Typ. ±3 mV
リップルノイズ (peak to peak)  Max. 0.8 mV
セトリングタイム Max. 10 s
動作周囲温度 +5 ℃ ~ +50 ℃
保存温度 -20 ℃ ~ +50 ℃
質量 110 g

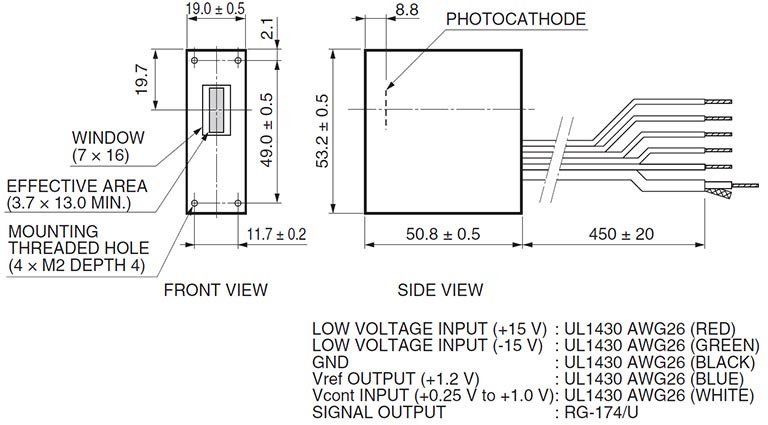

外形寸法図 (単位: mm)

外形寸法図
