光電子増倍管

R12421-300

φ13mmヘッドオン型 緑感度増強型バイアルカリ光電面(有効径φ10mm/感度波長範囲300nm~700nm)

500nm~700nm 感度増強タイプ

種類 ヘッドオン型
特長 コンパクト
管径 φ13 mm
受光面形状 円形
受光面サイズ φ10 mm
感度波長 (Short) 300 nm
感度波長 (Long) 700 nm
感度波長 (Peak) 420 nm
分光感度特性 カーブNo. 400K
光電面 種類 緑感度増強型バイアルカリ
窓材質 硼硅酸ガラス
ダイノード構造 ラインフォーカス
ダイノード段数 10
[最大定格] 陽極-陰極間電圧 1250 V
[最大定格] 平均陽極電流 0.1 mA
陽極-陰極間 印加電圧 1000 V
[陰極特性] ルーメン感度 Min. 120 μA/lm
[陰極特性] ルーメン感度 Typ. 160 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 14
[陰極特性] 放射感度 Typ. 105 mA/W
[陽極特性] ルーメン感度 Min. 100 A/lm
[陽極特性] ルーメン感度 Typ. 320 A/lm
[陽極特性] ゲイン Typ. 2.0 x 106
[陽極特性] 暗電流(30分後) Typ. 1 nA
[陽極特性] 暗電流(30分後) Max. 5 nA
[時間特性] 上昇時間 (Tr) Typ. 1.2 ns
[時間特性] 走行時間 (T.T.) Typ. 14 ns
[時間特性] 走行時間拡がり (T.T.S) Typ. 1.4 ns
[陽極特性] パルスリニアリティ (2%変動) 3 mA
[陽極特性] パルスリニアリティ (5%変動) 12 mA

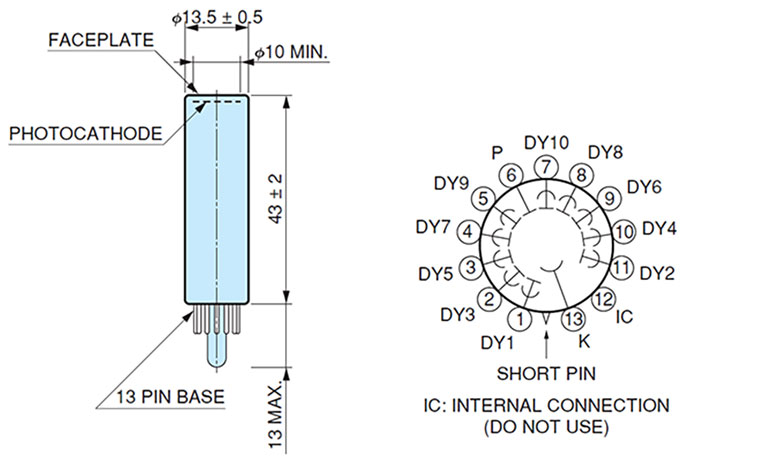

外形寸法図 (単位: mm)
