光電子増倍管

R1250

φ133mmヘッドオン型 高速タイプ バイアルカリ光電面(有効面φ120mm/感度波長300nm~650nm) 高エネルギー物理での加速器実験(カロリメータ、TOFカウンタ)及び宇宙線観測(エア・シャワ・カウンタ)に使用

種類 ヘッドオン型
管径 φ127 mm
受光面形状 円形
受光面サイズ φ120 mm
感度波長 (Short) 300 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 420 nm
分光感度特性 カーブNo. 400 K
光電面 種類 バイアルカリ
窓材質 硼硅酸ガラス
ダイノード構造 ラインフォーカス
ダイノード段数 14
[最大定格] 陽極-陰極間電圧 3000 V
[最大定格] 平均陽極電流 0.2 mA
陽極-陰極間 印加電圧 2000 V
[陰極特性] ルーメン感度 Min. 55 μA/lm
[陰極特性] ルーメン感度 Typ. 70 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 9
[陰極特性] 放射感度 Typ. 72 mA/W
[陽極特性] ルーメン感度 Min. 300 A/lm
[陽極特性] ルーメン感度 Typ. 1000 A/lm
[陽極特性] 放射感度 Typ. 1.0 x 106 A/W
[陽極特性] ゲイン Typ. 1.4 x 107
[陽極特性] 暗電流(30分後) Typ. 50 nA
[陽極特性] 暗電流(30分後) Max. 300 nA
[時間特性] 上昇時間 (Tr) Typ. 2.5 ns
[時間特性] 走行時間 (T.T.) Typ. 54 ns

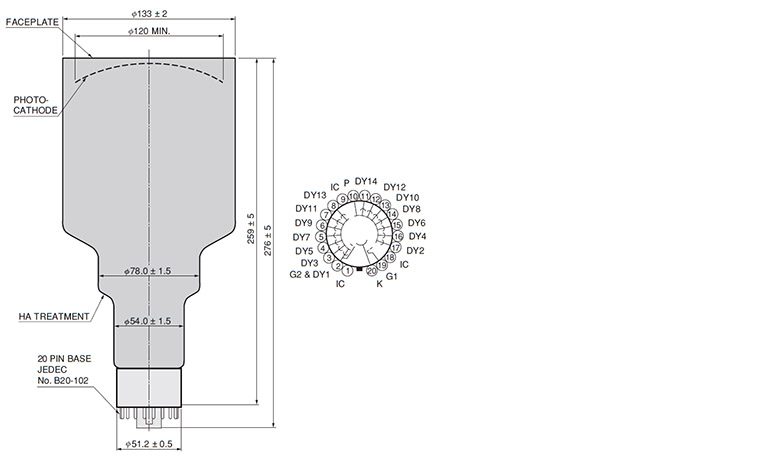

外形寸法図 (単位: mm)
