光電子増倍管

R14688-100

φ202mmヘッドオン型、スーパーバイアルカリ光電面(有効径φ190mm/感度波長範囲300~650nm)、ニュートリノ観測に使用される。

特性

分光感度特性

ゲイン特性

電子走行時間広がり

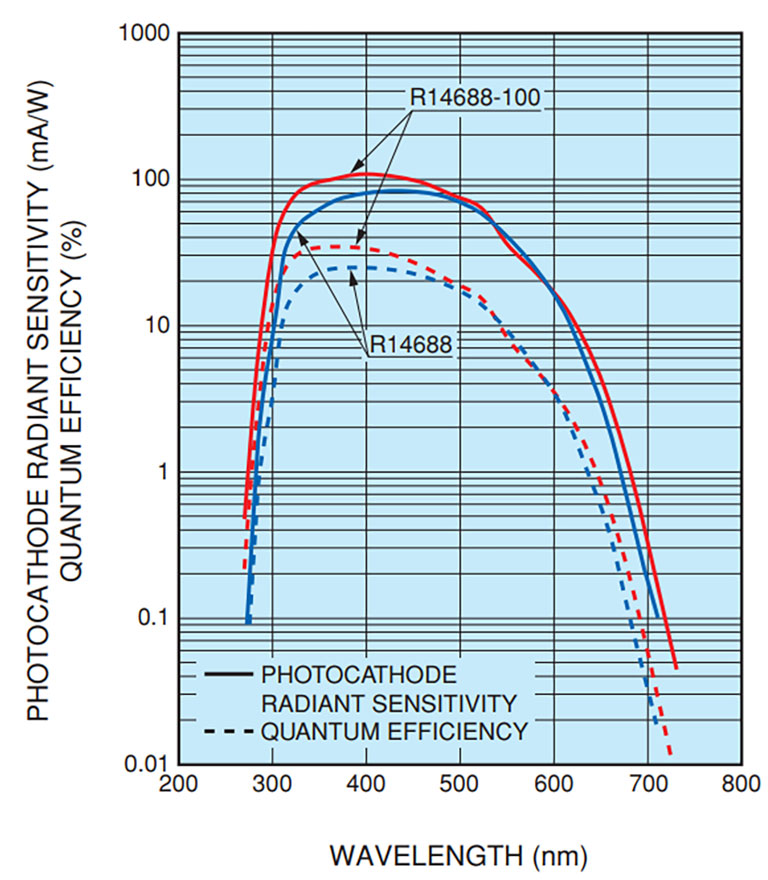

分光感度特性

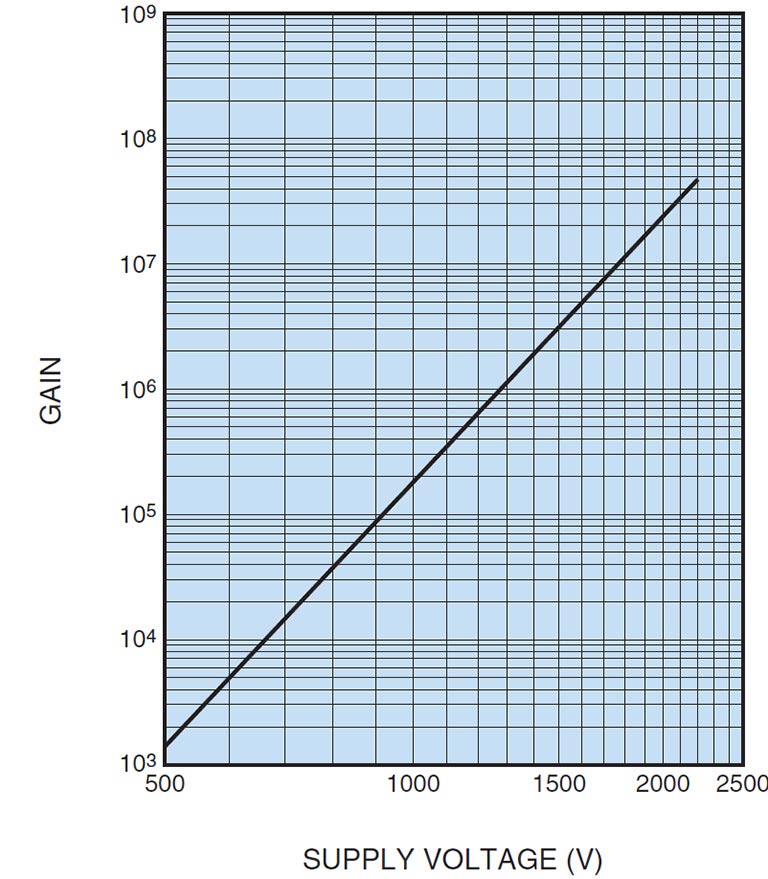

ゲイン

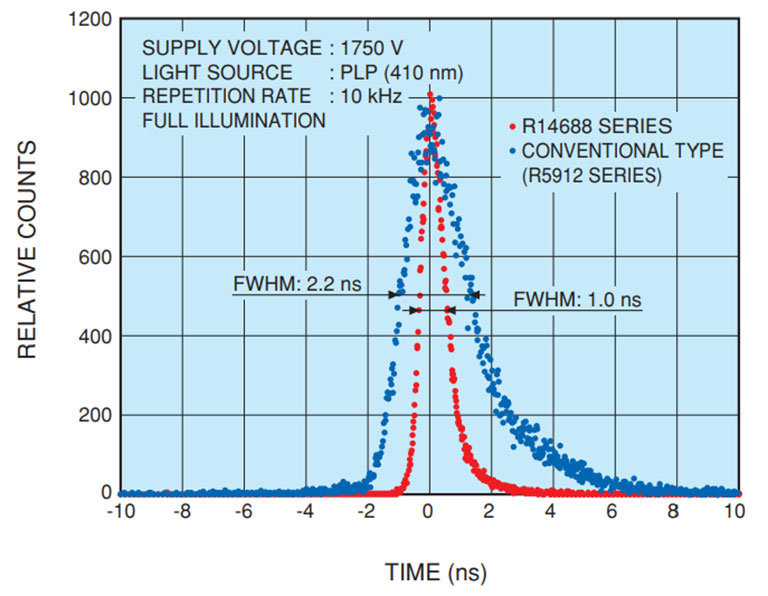

電子走行時間広がり

仕様

種類 ヘッドオン型
管径 φ202 mm
受光面形状 円形
受光面サイズ φ190 mm
感度波長 (Short) 300 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 400 nm
光電面 種類 スーパーバイアルカリ(SBA)
窓材質 硼硅酸ガラス
ダイノード構造 ボックス+ラインフォーカス
ダイノード段数 10
[最大定格] 陽極-陰極間電圧 2200 V
[最大定格] 平均陽極電流 0.1 mA
陽極-陰極間 印加電圧 1750 V
[陰極特性] ルーメン感度 Min. 80 μA/lm
[陰極特性] ルーメン感度 Typ. 130 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 13.5
[陰極特性] 放射感度 Typ. 110 mA/W
[陽極特性] ルーメン感度 Typ. 1300 A/lm
[陽極特性] 放射感度 Typ. 1.2 x 106 A/W
[陽極特性] ゲイン Typ. 1.0 x 107
[陽極特性] 暗電流(30分後) Typ. 500 nA
[陽極特性] 暗電流(30分後) Max. 1000 nA
[時間特性] 上昇時間 (Tr) Typ. 2.2 ns
[時間特性] 走行時間 (T.T.) Typ. 37 ns
[時間特性] 走行時間拡がり (T.T.S) Typ. 0.9 ns
[陽極特性] パルスリニアリティ (2%変動) 40 mA
[陽極特性] パルスリニアリティ (5%変動) 60 mA

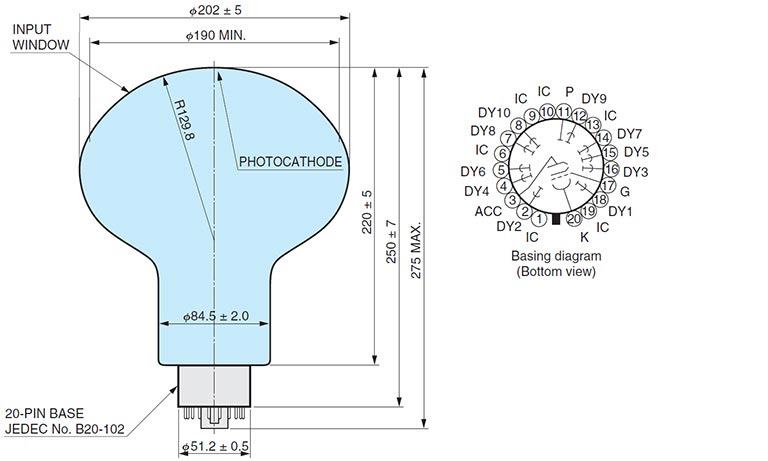

外形寸法図(単位:mm)
