光電子増倍管

R1513

φ133mmヘッドオン型 マルチアルカリ光電面(有効径φ111mm/感度波長範囲300nm~850nm) ブラウン管、鉄板、半導体の表面検査(ゴミ、傷、汚れ)に使用

種類 ヘッドオン型
管径 φ127 mm
受光面形状 円形
受光面サイズ φ111 mm
感度波長 (Short) 300 nm
感度波長 (Long) 850 nm
感度波長 (Peak) 420 nm
分光感度特性 カーブNo. 500 K
光電面 種類 マルチアルカリ
窓材質 硼硅酸ガラス
ダイノード構造 ベネシアンブラインド
ダイノード段数 10
[最大定格] 陽極-陰極間電圧 2000 V
[最大定格] 平均陽極電流 0.1 mA
陽極-陰極間 印加電圧 1500 V
[陰極特性] ルーメン感度 Min. 100 μA/lm
[陰極特性] ルーメン感度 Typ. 150 μA/lm
[陰極特性] 赤感度比 (R-68) Typ. 0.2
[陰極特性] 放射感度 Typ. 64 mA/W
[陽極特性] ルーメン感度 Min. 10 A/lm
[陽極特性] ルーメン感度 Typ. 50 A/lm
[陽極特性] 放射感度 Typ. 2.1 x 104 A/W
[陽極特性] ゲイン Typ. 3.3 x 105
[陽極特性] 暗電流(30分後) Typ. 30 nA
[陽極特性] 暗電流(30分後) Max. 150 nA
[時間特性] 上昇時間 (Tr) Typ. 15 ns
[時間特性] 走行時間 (T.T.) Typ. 82 ns

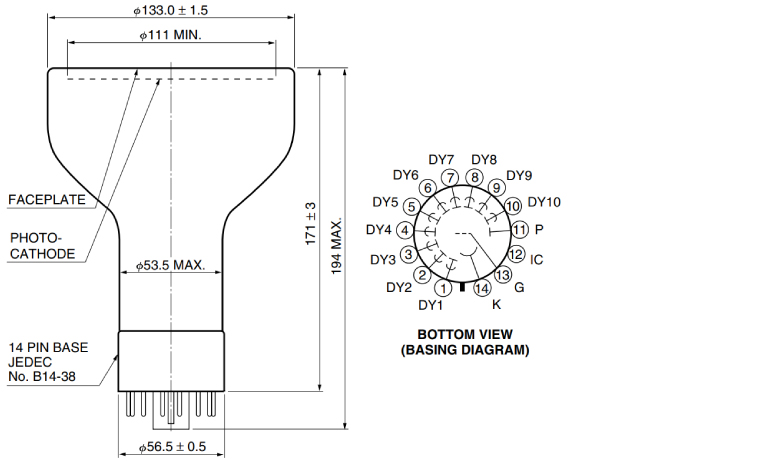

外形寸法図 (単位: mm)
