光電子増倍管

R5509-73

φ51mmヘッドオン型 波長1.7μmまで高感度を有する半導体(InP/InGaAs)光電面 背景光対策品 入射面板にφ8mmアパーチャ付 フォトルミ測定、時間分解能測定等の検出器

種類 ヘッドオン型
管径 φ51 mm
受光面形状 四角形
受光面サイズ 3 mm x 8 mm
感度波長 (Short) 300 nm
感度波長 (Long) 1700 nm
感度波長 (Peak) 1500 nm
光電面 種類 InP/InGaAs
窓材質 硼硅酸ガラス
ダイノード構造 ラインフォーカス
ダイノード段数 10
[最大定格] 陽極-陰極間電圧 1750 V
[最大定格] 平均陽極電流 0.002 mA
陽極-陰極間 印加電圧 1500 V
[陰極特性] 放射感度 Typ. 3.5 mA/W
[陽極特性] 放射感度 Typ. 700 A/W
[陽極特性] ゲイン Typ. 1.0 x 106
[陽極特性] 暗電流(30分後) Typ. 40 nA
[陽極特性] 暗電流(30分後) Max. 100 nA
[時間特性] 上昇時間 (Tr) Typ. 3 ns
[時間特性] 走行時間 (T.T.) Typ. 23 ns
[時間特性] 走行時間拡がり (T.T.S) Typ. 1.5 ns

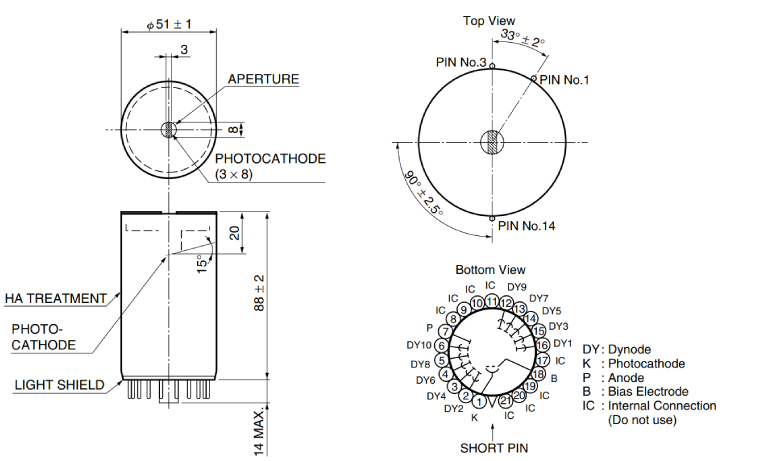

外形寸法図 (単位: mm)
