光電子増倍管

R6594

φ128mmヘッドオン型 バイアルカリ光電面(有効径φ110mm/感度波長範囲300nm~650nm) 高エネルギー物理用

種類 ヘッドオン型
管径 φ128 mm
受光面形状 円形
受光面サイズ φ110 mm
感度波長 (Short) 300 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 420 nm
光電面 種類 バイアルカリ
窓材質 硼硅酸ガラス
ダイノード構造 ボックスライン
ダイノード段数 10
[最大定格] 陽極-陰極間電圧 2000 V
[最大定格] 平均陽極電流 0.1 mA
陽極-陰極間 印加電圧 1500 V
[陰極特性] ルーメン感度 Typ. 80 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 10
[陰極特性] 放射感度 Typ. 80 mA/W
[陽極特性] ルーメン感度 Min. 50 A/lm
[陽極特性] ルーメン感度 Typ. 240 A/lm
[陽極特性] 放射感度 Typ. 2.4 x 105 A/W
[陽極特性] ゲイン Typ. 3.0 x 106
[陽極特性] 暗電流(30分後) Typ. 30 nA
[陽極特性] 暗電流(30分後) Max. 300 nA
[時間特性] 上昇時間 (Tr) Typ. 3.5 ns
[時間特性] 走行時間 (T.T.) Typ. 45 ns
[時間特性] 走行時間拡がり (T.T.S) Typ. 1.5 ns
[陽極特性] パルスリニアリティ (2%変動) 30 mA
[陽極特性] パルスリニアリティ (5%変動) 50 mA

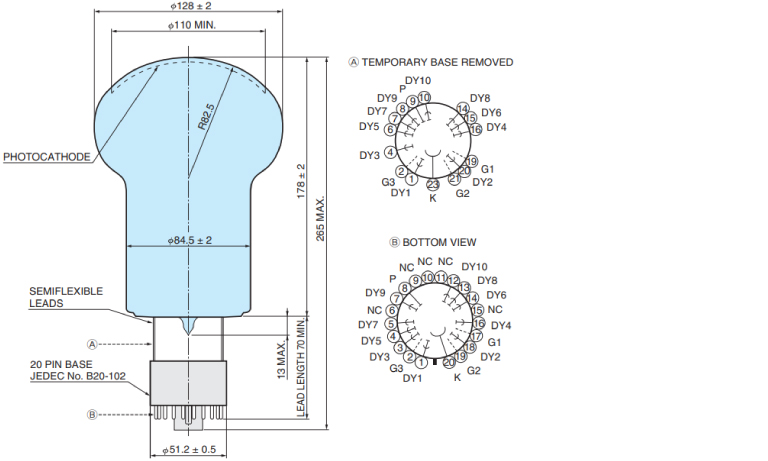

外形寸法図 (単位: mm)
