光電子増倍管

R7206-01

φ28mmヘッドオン型 マルチアルカリ光電面(有効径φ10mm/感度波長範囲300nm~850nm) フォトンカウンティング用 高速応答

種類 ヘッドオン型
管径 φ28 mm
受光面形状 円形
受光面サイズ φ10 mm
感度波長 (Short) 300 nm
感度波長 (Long) 850 nm
感度波長 (Peak) 420 nm
分光感度特性 カーブNo. 500K
光電面 種類 マルチアルカリ
窓材質 硼硅酸ガラス
ダイノード構造 ボックス+ラインフォーカス
ダイノード段数 11
[最大定格] 陽極-陰極間電圧 1500 V
[最大定格] 平均陽極電流 0.01 mA
陽極-陰極間 印加電圧 1000 V
[陰極特性] ルーメン感度 Min. 80 μA/lm
[陰極特性] ルーメン感度 Typ. 150 μA/lm
[陰極特性] 赤感度比 (R-68) Typ. 0.2
[陰極特性] 放射感度 Typ. 64 mA/W
[陽極特性] ルーメン感度 Typ. 1500 A/lm
[陽極特性] 放射感度 Typ. 6.4 x 105 A/W
[陽極特性] ゲイン Typ. 1.0 x 107
[時間特性] 上昇時間 (Tr) Typ. 1.7 ns
[時間特性] 走行時間 (T.T.) Typ. 26 ns
備考 陽極ダークカウント(Typ.) :300 (s-1) 陽極ダークカウント(Max.) : 1000 (s-1)

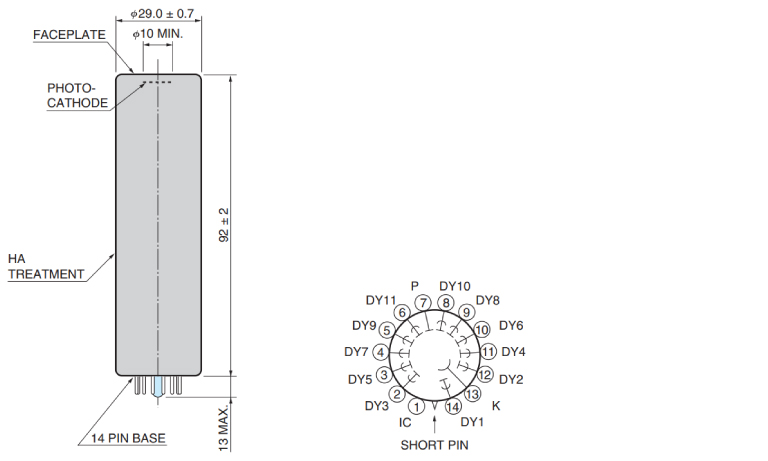

外形寸法図 (単位: mm)
