光電子増倍管

R7207-01

φ28mmヘッドオン型 バイアルカリ光電面(有効径φ10mm/感度波長範囲160~650nm) フォトンカウンティング用 高速応答 R7205-01の石英窓タイプ

種類 ヘッドオン型
管径 φ28 mm
受光面形状 円形
受光面サイズ φ10 mm
感度波長 (Short) 160 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 420 nm
分光感度特性 カーブNo. 400S
光電面 種類 バイアルカリ
窓材質 石英ガラス
ダイノード構造 ボックス+ラインフォーカス
ダイノード段数 11
[最大定格] 陽極-陰極間電圧 1500 V
[最大定格] 平均陽極電流 0.01 mA
陽極-陰極間 印加電圧 1000 V
[陰極特性] ルーメン感度 Min. 40 μA/lm
[陰極特性] ルーメン感度 Typ. 70 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 9
[陰極特性] 放射感度 Typ. 72 mA/W
[陽極特性] ルーメン感度 Min. 200 A/lm
[陽極特性] ルーメン感度 Typ. 700 A/lm
[陽極特性] 放射感度 Typ. 7.5 x 105 A/W
[陽極特性] ゲイン Typ. 1.0 x 107
[陽極特性] 暗電流(30分後) Typ. 10 (s-1) nA
[陽極特性] 暗電流(30分後) Max. 30 (s-1) nA
[時間特性] 上昇時間 (Tr) Typ. 1.7 ns
[時間特性] 走行時間 (T.T.) Typ. 26 ns
備考 陽極ダークカウント(Typ.) :10 (s-1) 陽極ダークカウント(Max.) : 30 (s-1)

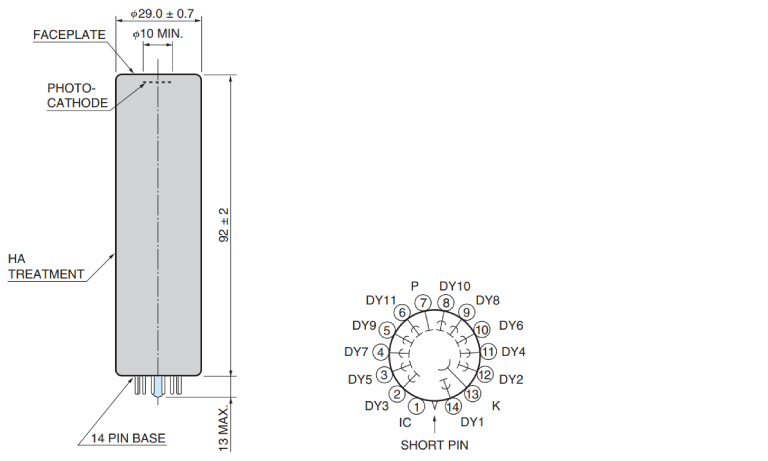

外形寸法図 (単位: mm)
