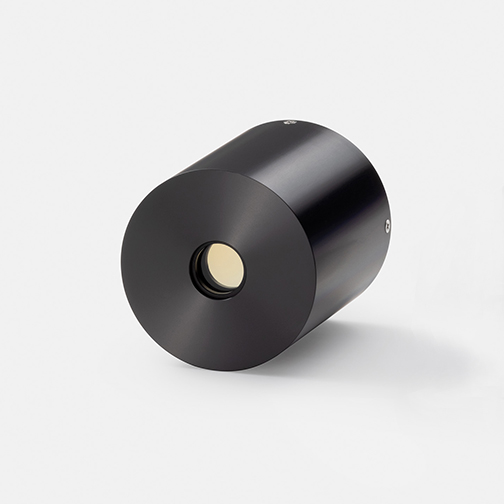

MCP内蔵型光電子増倍管

R3809U-50

MCP内蔵型光電子増倍管です。マルチアルカリ光電面(有効径φ11 mm/感度波長範囲160 nm ~ 850 nm)を有しています。

種類 MCP内蔵型
管径 φ45 mm
受光面形状 円形
受光面サイズ φ11 mm
感度波長 (Short) 160 nm
感度波長 (Long) 850 nm
感度波長 (Peak) 430 nm
光電面 種類 マルチアルカリ
窓材質 石英ガラス
ダイノード構造 マイクロチャンネルプレート
ダイノード段数 2
[最大定格] 陽極-陰極間電圧 -3400 V
[陰極特性] ルーメン感度 Min. 100 μA/lm
[陰極特性] ルーメン感度 Typ. 180 μA/lm
[陰極特性] 放射感度 Typ. 70 mA/W
[陽極特性] ルーメン感度 Typ. 54 A/lm
[陽極特性] ゲイン Typ. 3.0 x 105
[時間特性] 上昇時間 (Tr) Typ. 160 ps
[時間特性] 走行時間拡がり (T.T.S) Typ. 25 ps

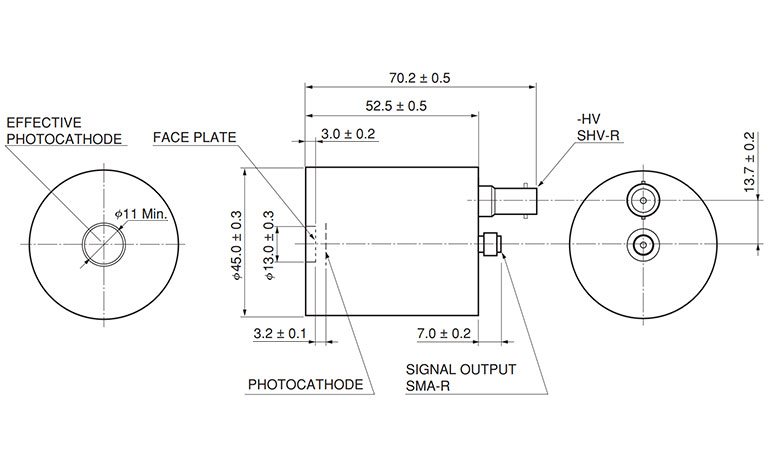

外形寸法図 (単位: mm)
