光電子増倍管アッセンブリ

H15547-07

MCP内蔵型光電子増倍管アッセンブリです。マルチアルカリ光電面(有効径φ11 mm/感度波長範囲160 nm ~ 850 nm)を有しています。

アッセンブリ外径 φ45 mm
受光面形状 円形
受光面サイズ φ11 mm
感度波長 (Short) 160 nm
感度波長 (Long) 850 nm
感度波長 (Peak) 430 nm
光電面 種類 マルチアルカリ
窓材質 石英ガラス
ダイノード構造 マイクロチャンネルプレート
ダイノード段数 2
[絶対最大定格] 陽極-陰極間電圧 -2400 V
[陰極特性] ルーメン感度 Min. 100 μA/lm
[陰極特性] ルーメン感度 Typ. 180 μA/lm
[陰極特性] 赤感度比 (R-68) Typ. 0.15
[陽極特性] ルーメン感度 Typ. 100 A/lm
[陽極特性] ゲイン Typ. 5.6 x 105
[陽極特性] 暗電流(30分後) Typ. 2 nA
[陽極特性] 暗電流(30分後) Max. 10 nA
[時間特性] 上昇時間 (Tr) Typ. 0.19 ns
[時間特性] 走行時間拡がり (T.T.S) Typ. 0.04 ns

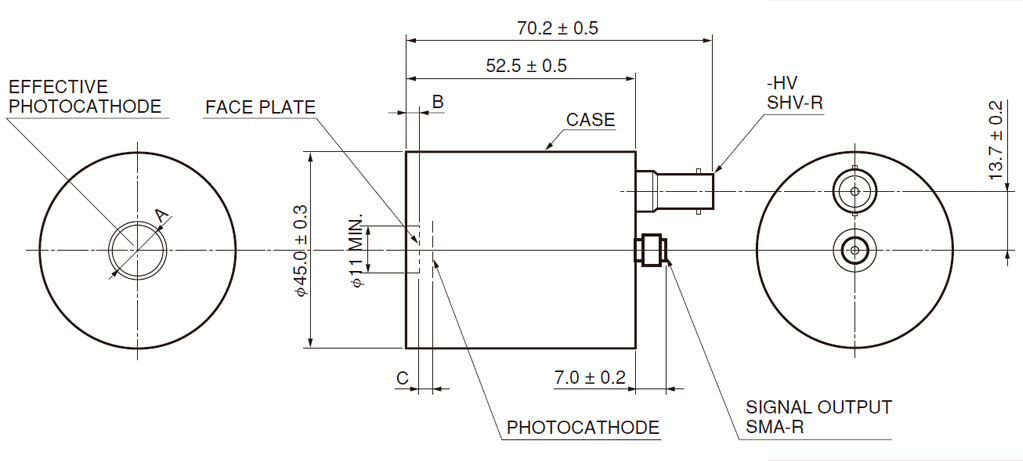

外形寸法図 (単位: mm)



Suffix A B C
-07 Φ11 Min. 3.0±0.2 3.2±0.1
-40 Φ10 Min.
2.8±0.2 4.2±0.1
