光電子増倍管

R5108

φ28mmサイドオン型 透過型Ag-O-Cs(S-1)光電面(有効面16mmx18mm/感度波長範囲400nm~1200nm) 分析機器一般の検出器として使用

種類 サイドオン型
管径 φ28 mm
受光面形状 四角形
受光面サイズ 18 mm x 16 mm
感度波長 (Short) 400 nm
感度波長 (Long) 1200 nm
感度波長 (Peak) 800 nm
分光感度特性 カーブNo. 700K
光電面 種類 Ag-O-Cs
窓材質 硼硅酸ガラス
ダイノード構造 サーキュラケージ
ダイノード段数 9
[最大定格] 陽極-陰極間電圧 1500 V
[最大定格] 平均陽極電流 0.01 mA
陽極-陰極間 印加電圧 1250 V
[陰極特性] ルーメン感度 Min. 10 μA/lm
[陰極特性] ルーメン感度 Typ. 25 μA/lm
[陰極特性] 放射感度 Typ. 2.2 mA/W
[陽極特性] ルーメン感度 Min. 3.5 A/lm
[陽極特性] ルーメン感度 Typ. 7.5 A/lm
[陽極特性] 放射感度 Typ. 6.6 x 102 A/W
[陽極特性] ゲイン Typ. 3.0 x 105
[陽極特性] 暗電流(30分後) Typ. 350 nA (at 4 A/lm)
[陽極特性] 暗電流(30分後) Max. 1000 nA (at 4 A/lm)
[時間特性] 上昇時間 (Tr) Typ. 1.1 ns
[時間特性] 走行時間 (T.T.) Typ. 17 ns

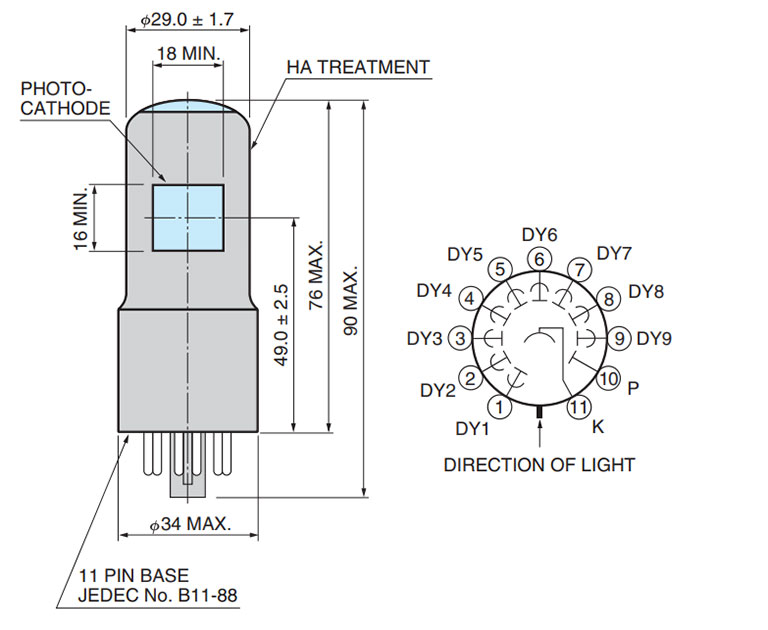

外形寸法図 (単位: mm)
