分光器

A13658

A13658は16チャンネルのマルチアノードタイプの光電子増倍管用に最適化された分光器です。透過型グレーティングの採用によって、A10766と比較してより高い効率とコンパクトなサイズを実現しています。

適合製品

項目 A13658
分光器 グレーティングタイプ 透過型
特長

高効率

小型

分光波長範囲 418 nm ~ 817 nm
チャンネル数 16 ch

適合製品

PMTモジュールタイプ

H11459 / H11658

H12310 / H13197

*1: 実際の分光波長範囲は、選択したグレーティングと光電子増倍管のチャンネル数によって決定されます。

仕様

項目 単位

分光器

A13658

入射スリットサイズ 0.8(W) x 7 (H) mm
焦点距離 約30
F値 (NA) 2.5 (0.2)
分光波長範囲 Min. 418 nm
Max. 817
グレーティング 密度 1200 l/mm
中心波長 620 nm
分散 *1 26 nm/mm

*1: PMTの中心チャンネルを644nmに調整した場合の値です。分散の単位は「nm/mm」となり、対応するPMTのチャンネルピッチが1 mmであるため「nm/ch」に相当します。

各チャンネルの中心波長

項目 1 ch 2 ch 3 ch 4 ch 5 ch 6 ch 7 ch 8 ch 単位
入射スリットサイズ 809 787 765 742 718 695 670 644 mm



項目 9 ch 10 ch 11 ch 12 ch 13 ch 14 ch 15 ch 16 ch 単位
入射スリットサイズ 618 592 565 538 512 484 457 428 mm

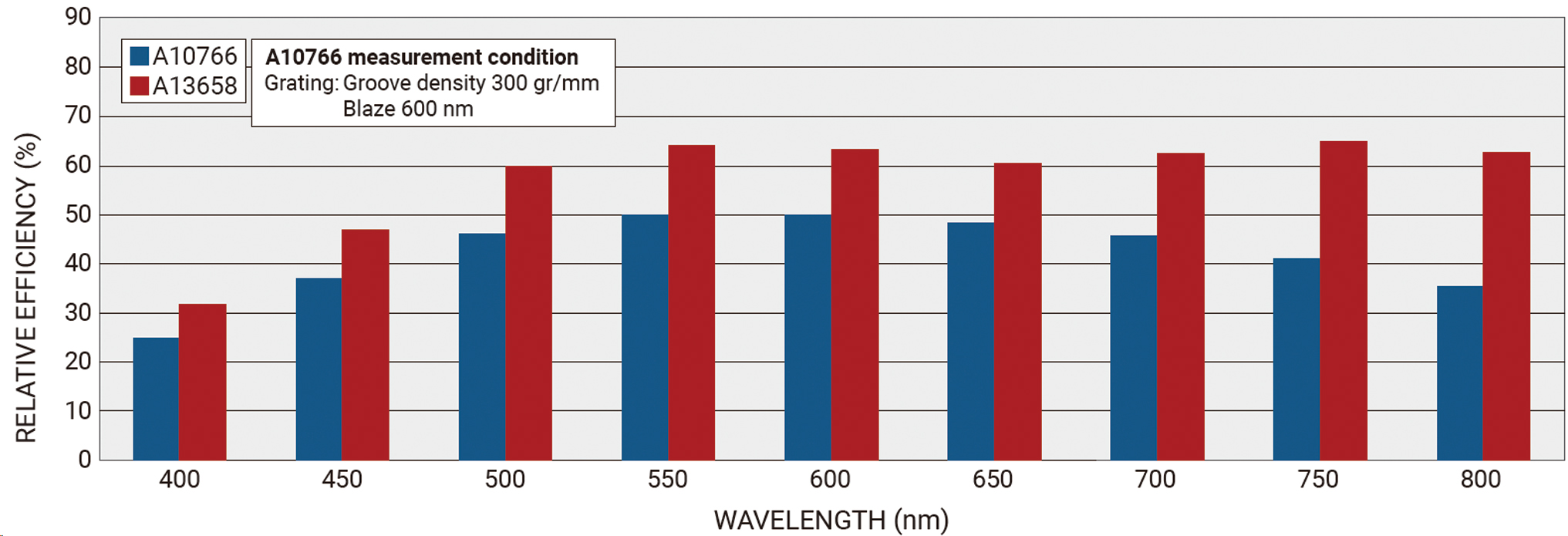

透過効率

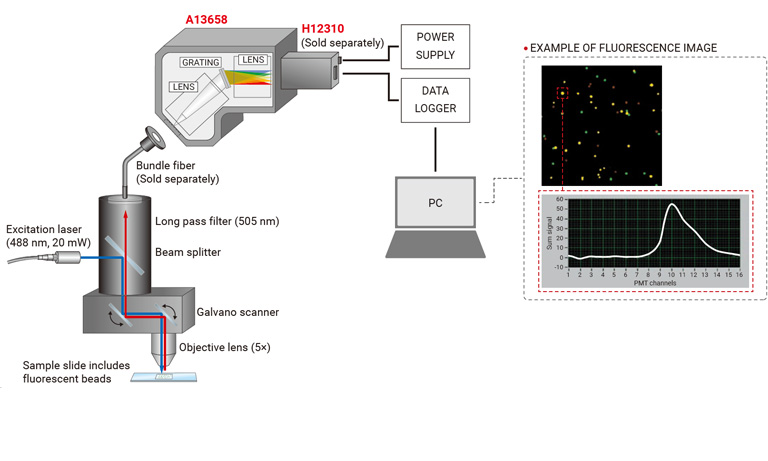

測定構成例

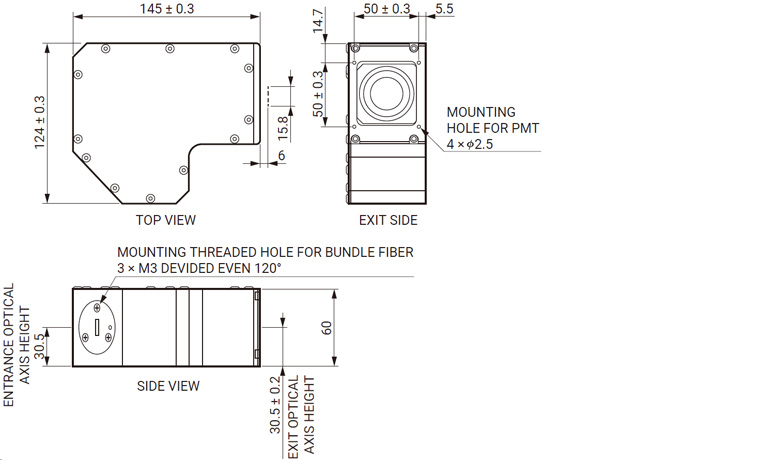

外形寸法図

Unit: mm

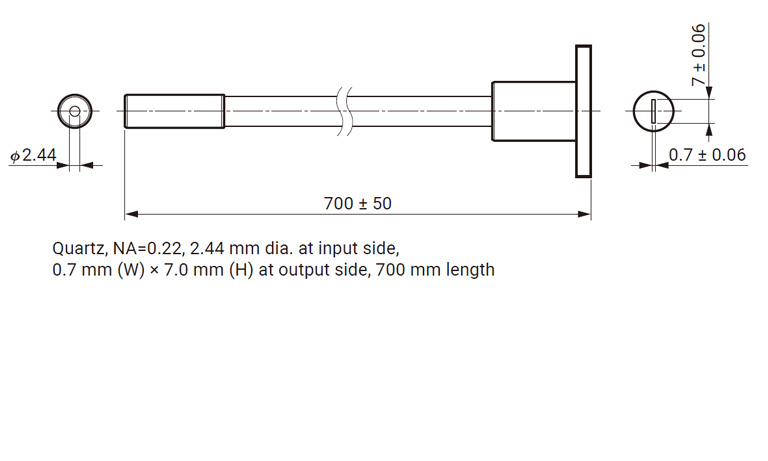

Bundle fiber A12420 (sold separately)
