ODPL測定装置

C15993-01

ODPL測定装置は、積分球を用いて全方位のフォトルミネッセンスのスペクトルを測定し、試料の発光効率を求める装置です。非破壊、非接触で、パワーデバイス材料として注目されているGaN単結晶や太陽光発電、LEDの高効率化が期待されるペロブスカイト結晶の品質評価に必要なIQE(Internal Quantum Efficiency : 内部量子効率)を瞬時に算出できます。

※ODPL(Omnidirectional photoluminescence:全方位フォトルミネッセンス)

仕様

型名 C15993-01
PL計測波長範囲 300 nm ~ 950 nm
マルチチャンネル分光器 光検出器 裏面入射型CCDリニアイメージセンサ
測定波長範囲 200 nm ~ 950 nm
波長分解能 ≦ 2 nm
受光素子チャンネル数 1024 ch
素子冷却温度 -15 ℃
AD分解能 16 bit
分光器分光配置 ツェルニターナ型
積分球 材質 スペクトラロン
サイズ 3.3 型(インチ)
サンプルホルダ サイズ 基板(6 mm × 6 mm × 1 mm~17 mm × 17 mm × 1 mm)
内径約15 mmシャーレ設置可能
落射照明部 照明用光源 白色LED
観察用カメラ カラーCMOSカメラ
視野サイズ 直径約6 mm
ソフトウエア 測定・解析項目 EQE測定
IQE計算
吸収率測定
発光スペクトル測定
外形寸法/質量 725 mm(W) × 417 mm(H) × 380 mm(D)/39.5 kg

※C15993-01本体には励起レーザが含まれておりません。詳細については弊社までお問合せください。

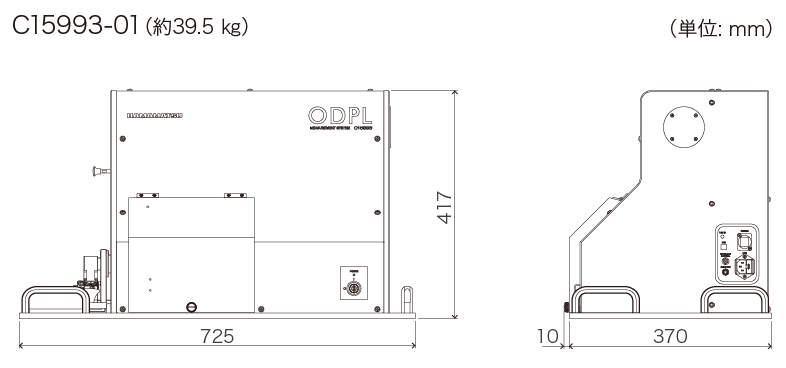

外形寸法図

ODPL測定装置 外形寸法図
