スペクトル測定

スペクトル測定とは

光を波長ごとに分光し、波長ごとの光の強度分布を並べたものをスペクトルと言います。スペクトルは主に分光器を用いて測定され、縦軸を強度(Intensity)、横軸を波長(Wavelength)としたグラフで図示されます。

発光材料や発光デバイスにおいて、そのスペクトルを測定することをスペクトル測定と言い、発光材料の明るさや波長特性など様々な特性を評価することが可能になります。

分光器を用いたスペクトル測定の原理

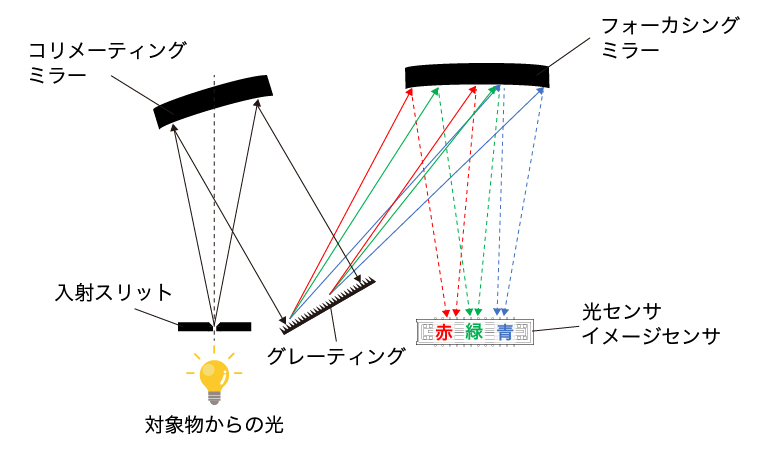

図1は一般的にスペクトル測定に用いられる分光器(ポリクロメータ)の構造を示しています。測定対象から放射された光は、分光器の入射スリットを通して分光器内に入射します。その後、コリメーティングミラーによって平行になった光はグレーティングに入射し、波長ごとに分光されます。分光された光がフォーカシングミラーによってセンサの各画素に入射することで、スペクトルデータを取得することができます。

分光器の構造

図1:グレーティングを使用した分光器(ポリクロメータ)の構造図

スペクトルの例

図2:スペクトルの例

スペクトル測定事例

OPAL-Luxe 高ダイナミックレンジ分光器の測定例

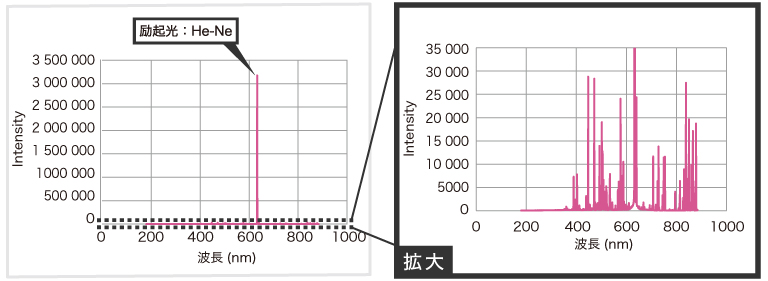

He-Neレーザ計測

He-Ne レーザ計測

OPAL-LuxeでHe-Neレーザを計測した例です。

高いダイナミックレンジによって、レーザのピーク波長と同時にレーザに含まれる他の微弱光を同時に計測できています。

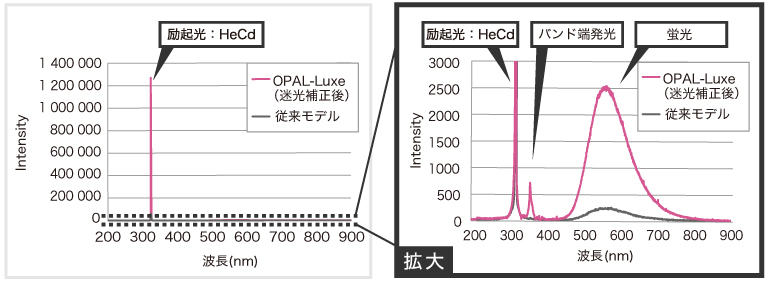

GaNの励起光・バンド端発光・蛍光の同時計測

GaNの励起光・バンド端発光・蛍光の同時計測

化合物半導体ガリウムナイトライド(GaN)をヘリウムカドミウムレーザ(波長325 nm)で励起した場合のフォトルミネッセンス(PL:Photoluminescence)計測例です。

PMA-12 マルチチャンネル分光器の測定例

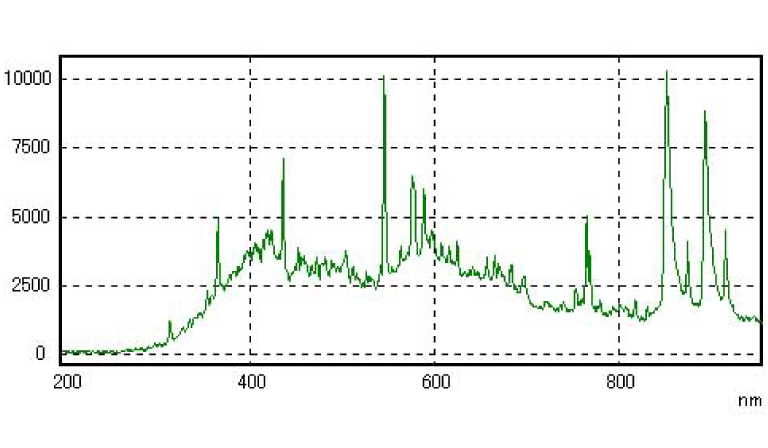

メタルハライドランプの発光スペクトル

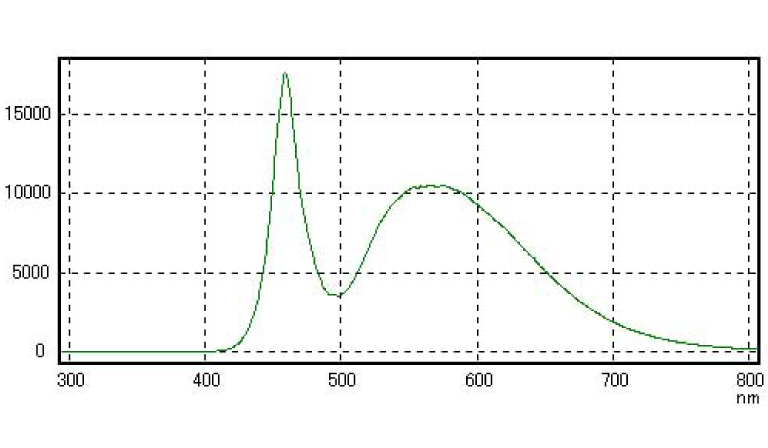

白色LEDの発光スペクトル

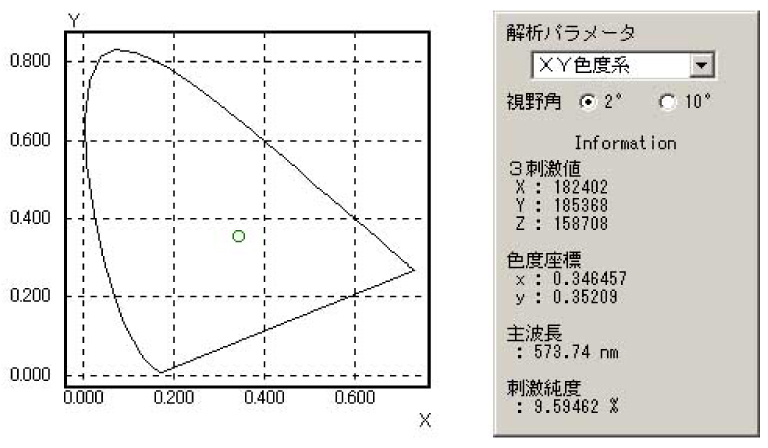

白色LEDの色度評価

白色LEDの色度評価

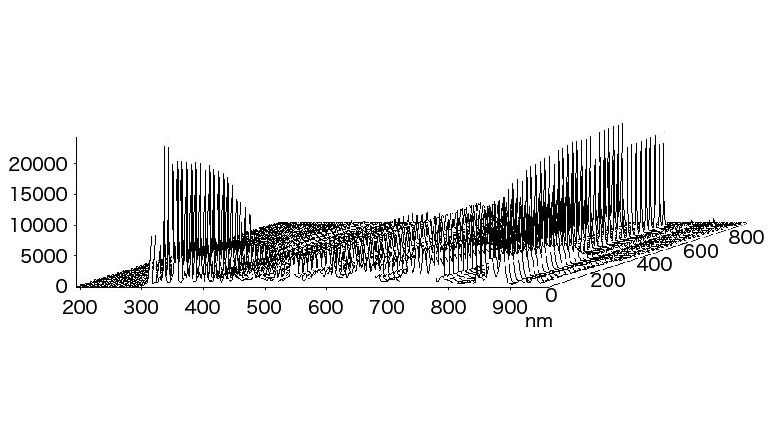

プラズマの発光スペクトル経時変化

プラズマ発光スペクトルの経時変化

ミニ分光器の測定例

可視LEDの測定

LEDのスペクトル

ミニ分光器 C10082MDによる可視LEDの発光の測定例です。

白色LEDと3色LEDの測定

LEDのスペクトル

ミニ分光器 C10988MA-01により白色LEDと3色LEDの発光を測定した例です。

キニーネ溶液の蛍光測定

キニーネ溶液のスペクトル

ミニ分光器 C10083CAによる1000 ppmのキニーネ溶液の測定例です。(バッファ溶液は希硫酸)

おすすめ製品

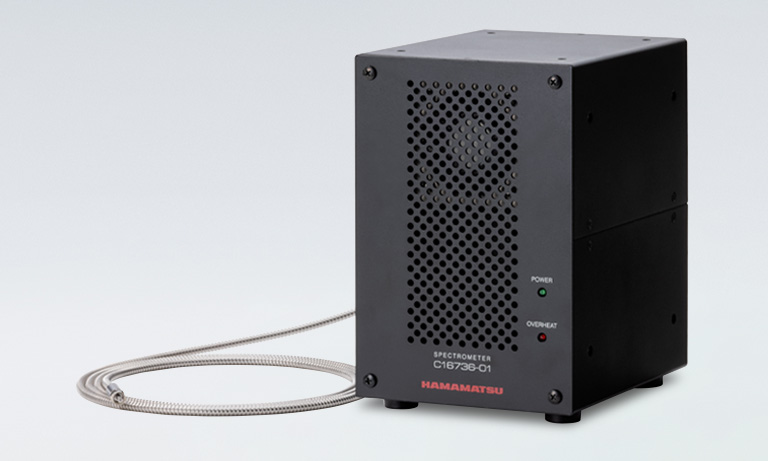

広波長領域において、 超高ダイナミックレンジを有する小型・マルチチャンネルタイプの分光器です。

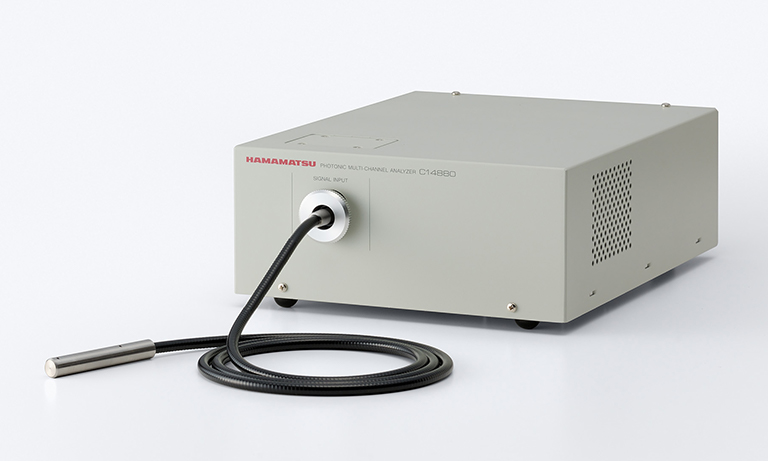

分光器と高感度検出器を一体化したコンパクトなマルチチャンネル分光測光装置です。測定波長や感度の異なる豊富なモデルを取り揃えています。

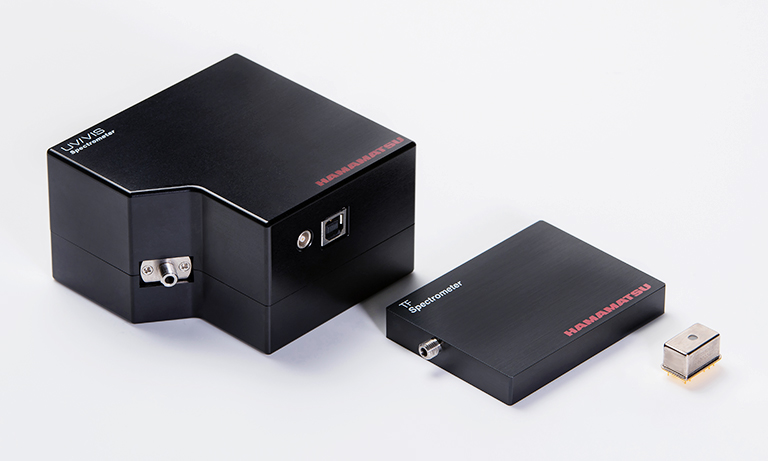

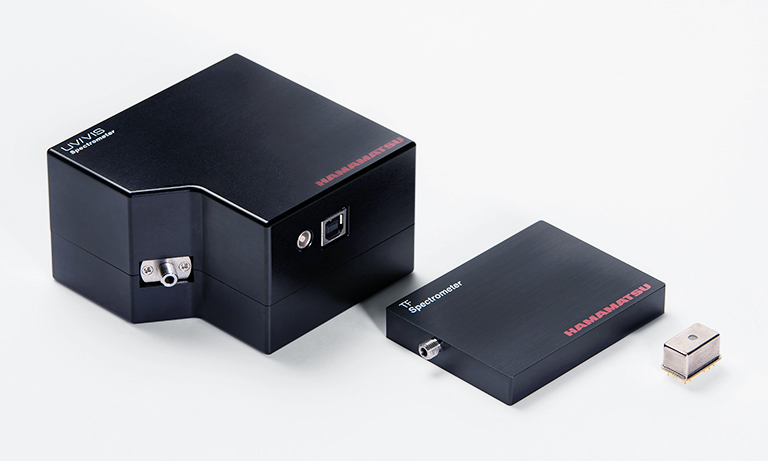

ミニ分光器は、小型・低価格の分光器(ポリクロメータ)です。当社では、紫外から近赤外域までの波長範囲に対応した20種類以上のミニ分光器を用意しています。

その他の測定手法

分光器の選び方

浜松ホトニクスでは、高性能な据え置き型分光器をはじめ、光学系やイメージセンサ、読み出し回路などをコンパクトな筐体にまとめたミニ分光器、MEMS技術やイメージセンサ技術を駆使して実現した指先サイズの超小型分光器ヘッドなど、さまざまな分光器をラインナップしています。



このページでは、分光器の仕様から適切な選択をするために、分光器を選ぶ際の重要なポイントをご紹介します。
