現代の学術研究や産業において、光の波長を解析し、物質の特性等を詳細に調べることができる分光器はさまざまなアプリケーションにおいて重要な役割を果たしています。しかし、近年の技術の進歩により様々なメーカーから多種多様な分光器が販売されており、自身の用途に合った分光器を選ぶことは容易ではありません。

本ページでは、分光器を選ぶ際に考慮すべき重要な点について、波長範囲、波長分解能、筐体サイズという面から紹介します。

浜松ホトニクスの分光器ラインアップ

浜松ホトニクスは、高性能な分光器、小型のミニ分光器、駆動回路なしで指先サイズの超小型な分光器ヘッド、マイケルソン光干渉計と制御回路を内蔵したフーリエ変換型近赤外分光器、MEMS-FPI分光センサ・光源を内蔵した分光モジュールなどさまざまな分光器を販売しています。

分光器

ミニ分光器

FTIRエンジン

MEMS-FPI分光モジュール

波長範囲から選ぶ

波長範囲とは、分光器が検出できる波長の範囲のことを示します。

分光器の波長範囲は、基本的にグレーティングの刻線数とセンサの横方向 (波長軸方向) の画素数で決まります。

以降より、紫外域、可視域、近赤外域それぞれに対応した分光器を波長範囲の表とともに紹介します。

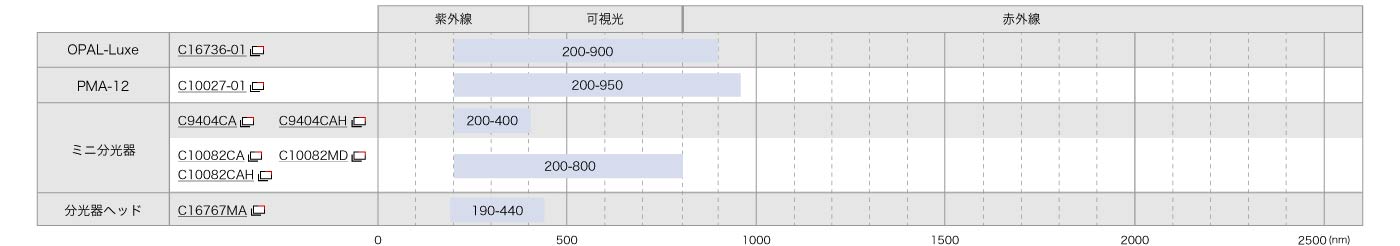

紫外域

紫外域のおすすめ製品

OPAL-Luxe 高ダイナミックレンジ分光器

波長範囲：200 nm ～ 900 nm

波長分解能：≦0.9 nm

ミニ分光器 TMシリーズ C10082CA

波長範囲：200 nm ～ 800 nm

波長分解能：≦4.0 nm

ミニ分光器マイクロシリーズ C16767MA

波長範囲：190 nm ～ 440 nm

波長分解能：≦5.5 nm

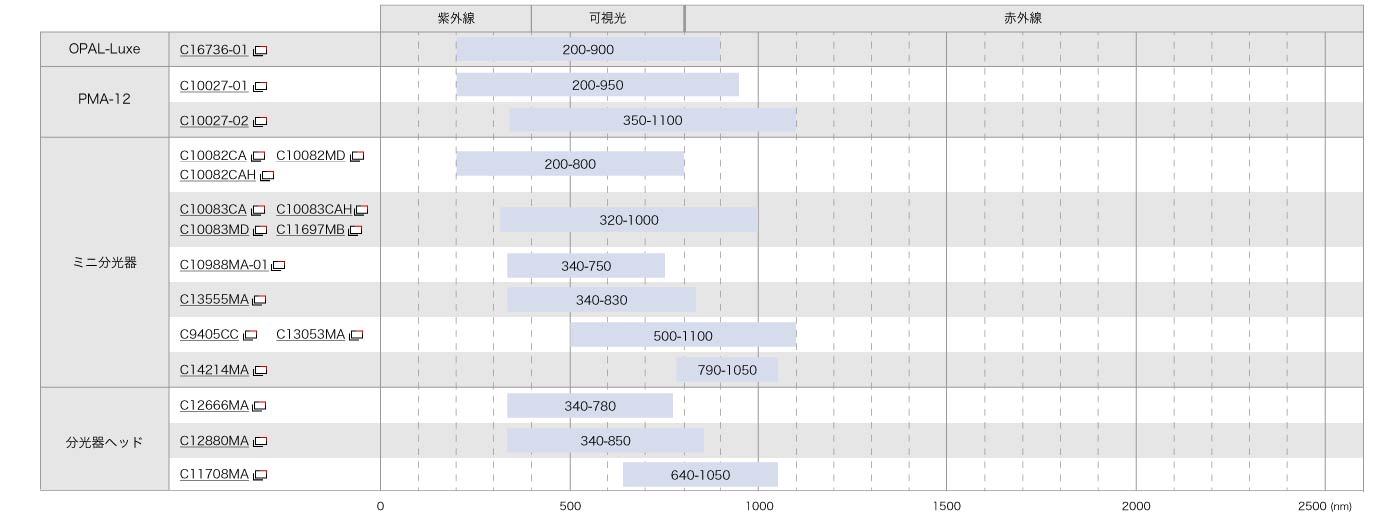

可視域

可視域のおすすめ製品

OPAL-Luxe 高ダイナミックレンジ分光器

波長範囲：200 nm ～ 900 nm

波長分解能：≦0.9 nm

ミニ分光器 TGシリーズ C9405CC

波長範囲：500 nm ～ 1100 nm

波長分解能：≦4.0 nm

ミニ分光器 TFシリーズ C13555MA

波長範囲：340 nm ～ 830 nm

波長分解能：≦2.3 nm

ミニ分光器マイクロシリーズ C12880MA

波長範囲：340 nm ～ 850 nm

波長分解能：≦12.0 nm

近赤外域

近赤外域のおすすめ製品

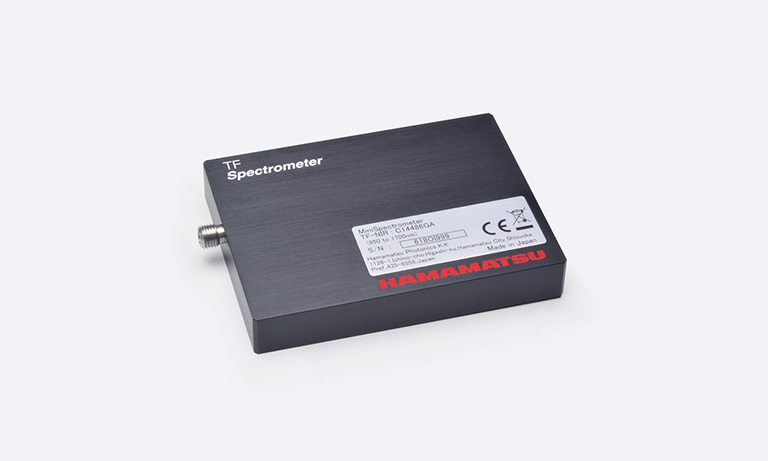

ミニ分光器 TFシリーズ C14486GA

波長範囲：950 nm ～ 1700 nm

波長分解能：≦5.0 nm

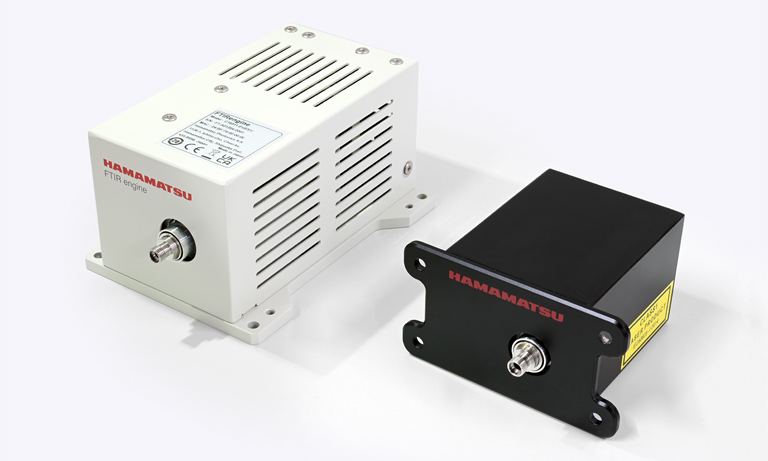

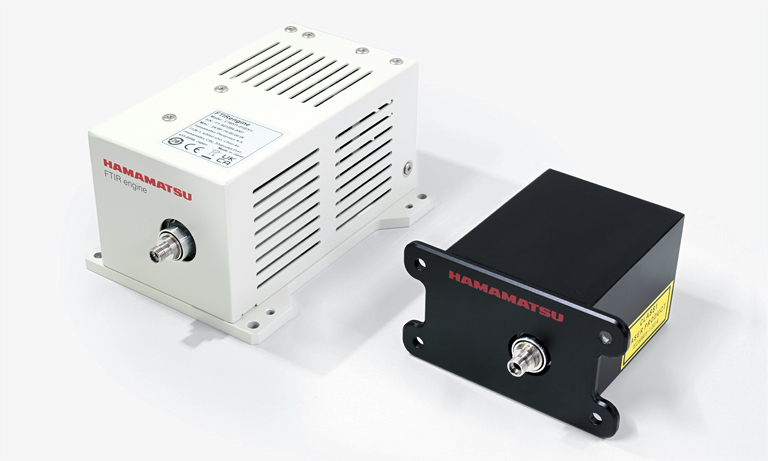

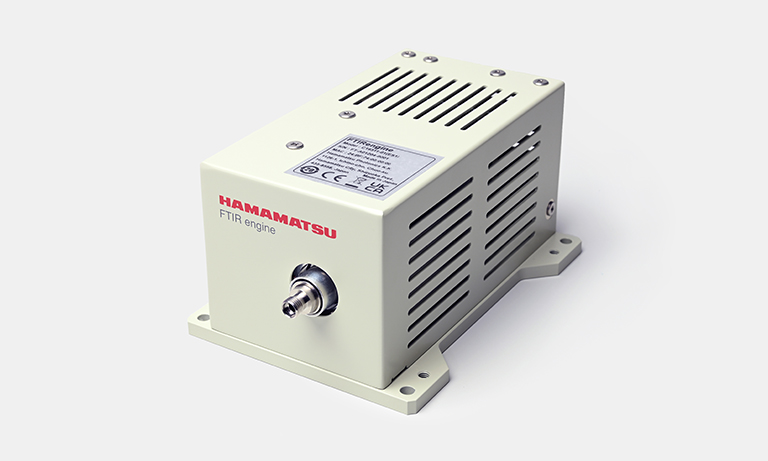

FTIRエンジン C15511-01

波長範囲：1100 nm ～ 2500 nm

波長分解能：≦5.7 nm

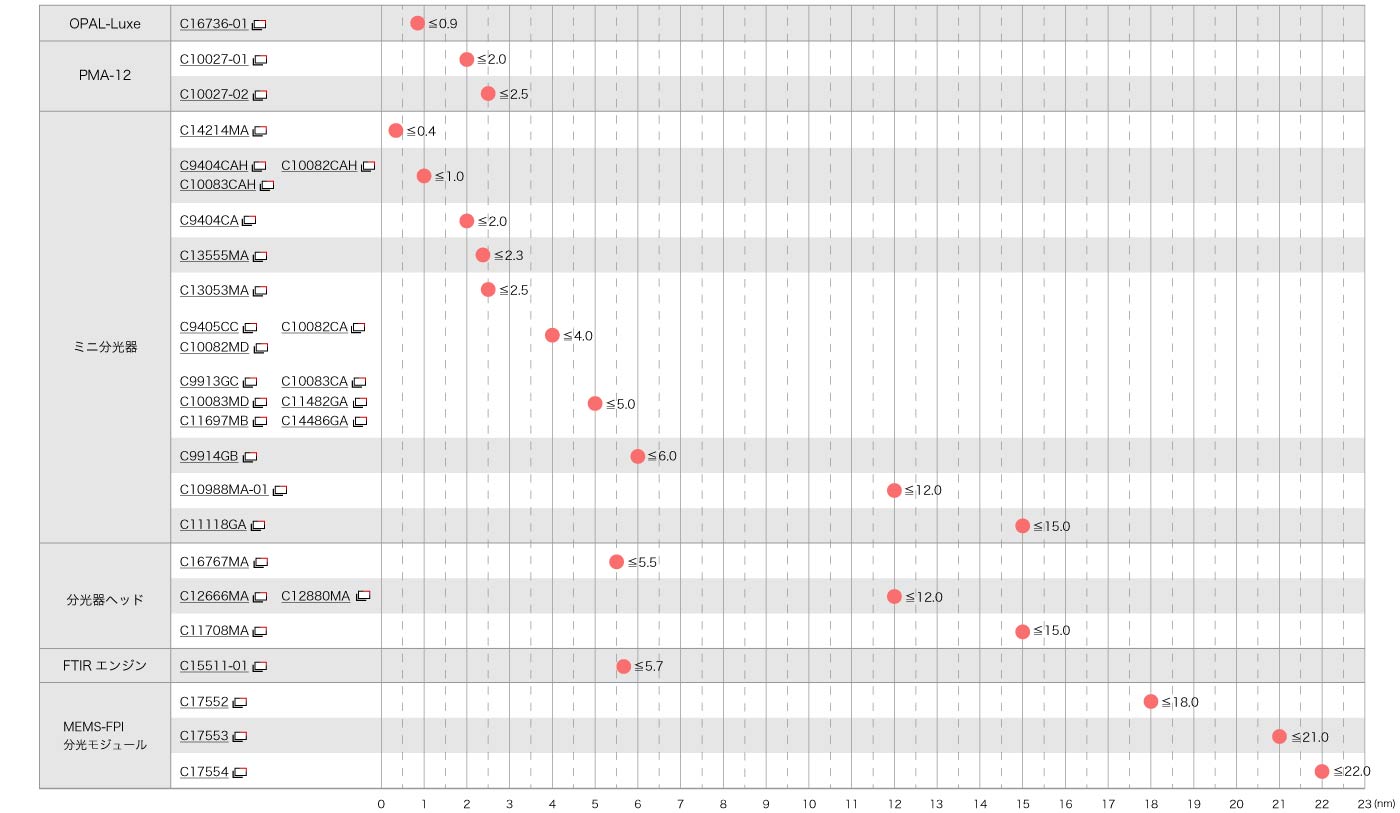

波長分解能から選ぶ

波長分解能とは、分光器において光を検出する際にどの程度細かく波長を分けることができるかの指標です。例えば波長分解能が1 nmの分光器では500 nmと501 nmの差を分別できますが、波長分解能が5 nmの分光器では500 nmと501 nmの差は分別できません。

波長分解能はグレーティングの刻線数、入射スリット幅、センサの画素サイズ、センサの画素数といった要素の組み合わせで決まります。

波長分解能が高いほどより詳細に波長情報を取得できる一方で、感度が低下するため測定したい光の強度に応じて最適な分光器を選ぶ必要があります。

高波長分解能のおすすめ製品

OPAL-Luxe 高ダイナミックレンジ分光器

波長範囲：200 nm ～ 900 nm

波長分解能：≦0.9 nm

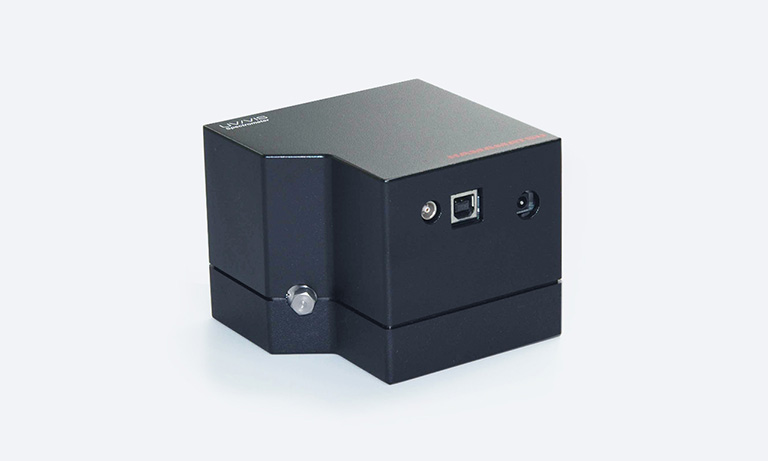

ミニ分光器 TMシリーズ C10082CAH

波長範囲：200 nm ～ 800 nm

波長分解能：≦1.0 nm

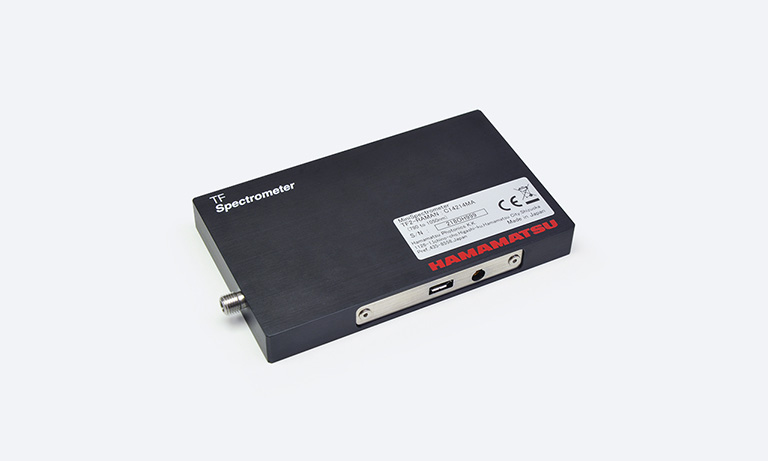

ミニ分光器 TFシリーズ C14214MA

波長範囲：790 nm ～ 1050 nm

波長分解能：≦0.4 nm

筐体サイズから選ぶ

浜松ホトニクスは、主に研究開発用途向けの高性能な分光器から、装置組み込み用のコンパクトな分光器まで様々なラインアップをご用意しております。

分光器の設置場所に制限がある場合や、装置の内部に分光器を組み込みたい場合など、筐体サイズが小さいものが必要になるケースが多々あります。

以下の表では、各製品の筐体サイズを示しています。

最長辺の長さ	型名	サイズ (mm)

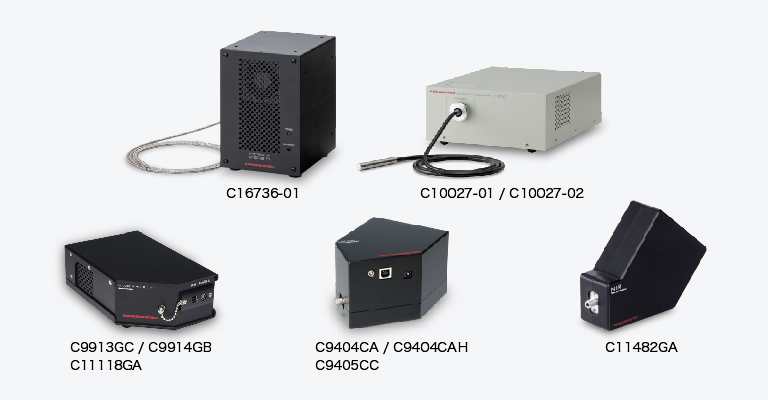

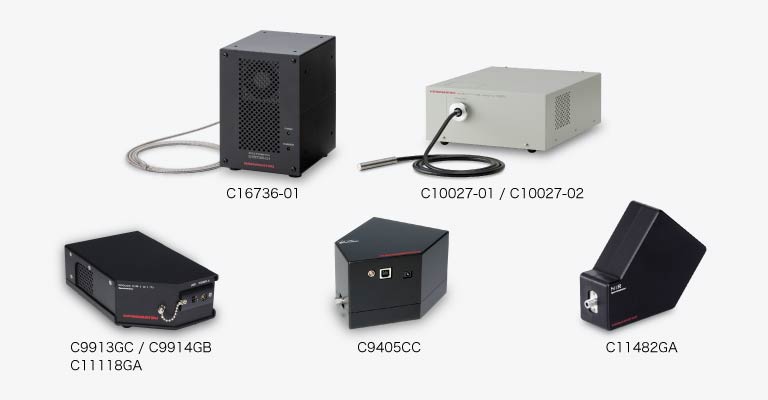

>100 mm	型名	サイズ (mm)

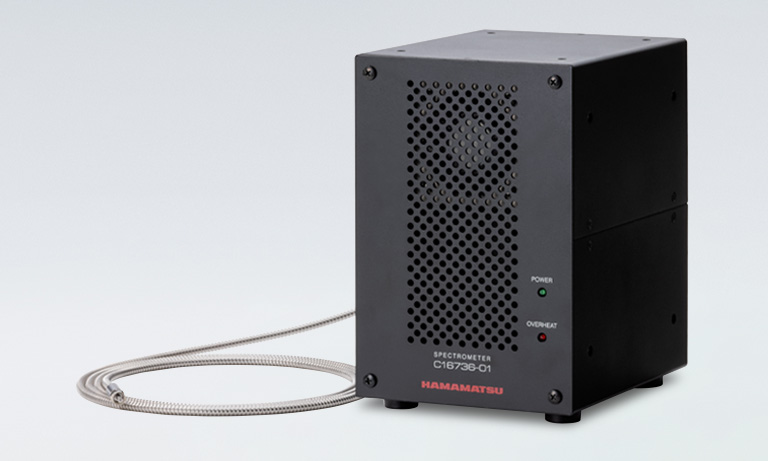

	C16736-01	134×172×202
	C10027-01 / C10027-02	262×383×109
	C9913GC / C9914GB / C11118GA	142×218×82

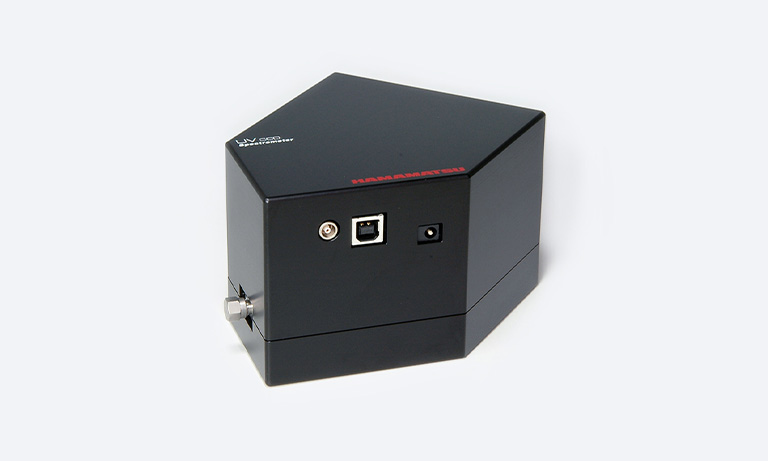

	C9404CA / C9404CAH / C9405CC	125.7×115.7×75
	C11482GA	38.5×106×86

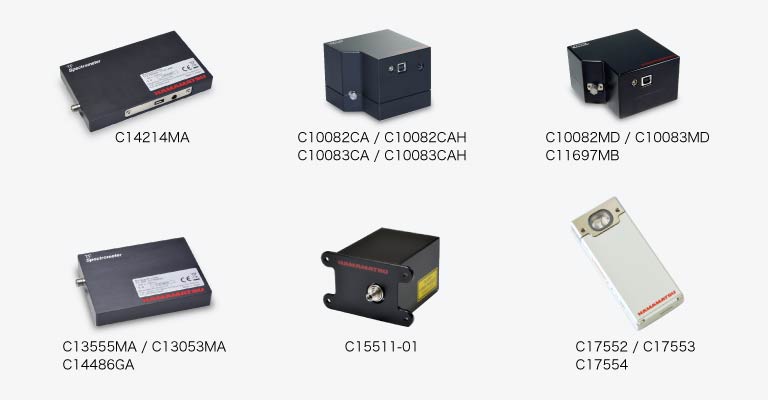

最長辺の長さ	型名	サイズ (mm)
100 mm - 50 mm	型名	サイズ (mm)
	C14214MA	100×60×12
	C10082CA / C10082CAH / C10083CA / C10083CAH	95×92×76
	C10082MD / C10083MD / C11697MB	94×90×55

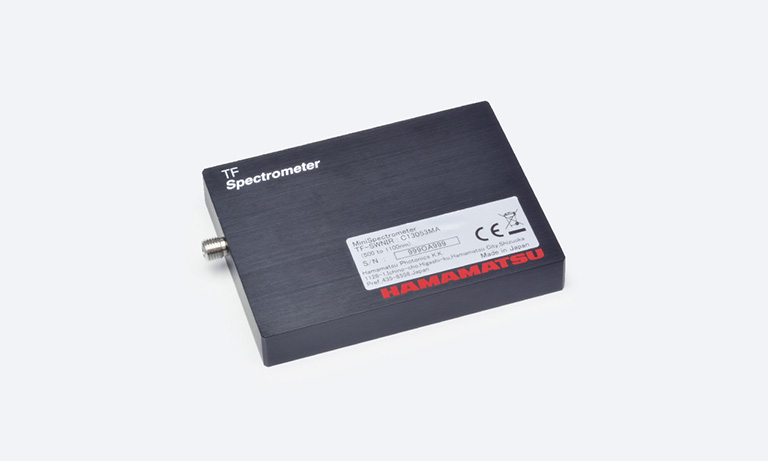

	C13555MA / C13053MA / C14486GA	80×60×12
	C15511-01	87×49×86.2
	C15712 / C15713 / C15714	74×32×16

最長辺の長さ	型名	サイズ (mm)
＜50 mm	型名	サイズ (mm)

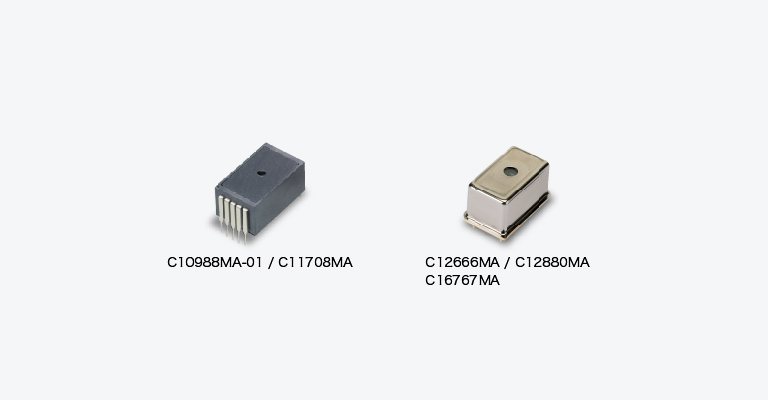

	C10988MA-01 / C11708MA	27.6×16.8×13

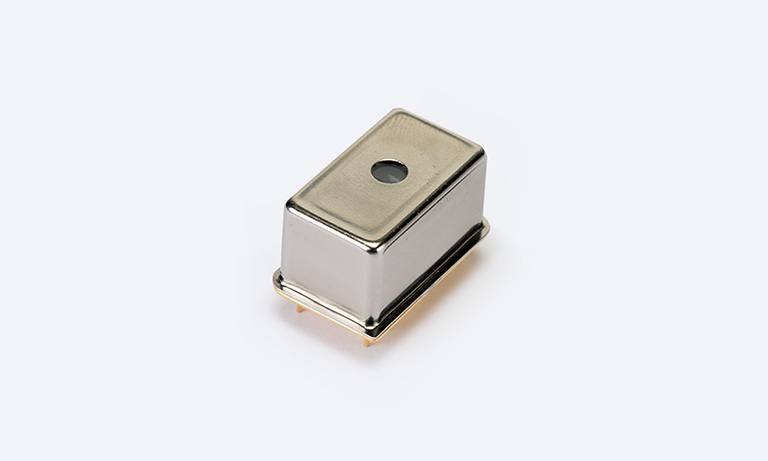

	C12666MA / C12880MA / C16767MA	20.1×12.5×10.1

分光器の仕様を学ぶ

分光器を選定する基準には、波長範囲、波長分解能、筐体サイズの他にも、ダイナミックレンジ、冷却機能の有無、センサの種類などさまざまな要素が存在します。さらに詳しく性能を理解し、比較検討を行いたい場合は「分光器の仕様を学ぶ」ページをご参照ください。

性能を指定して絞り込む

必要な波長範囲や波長分解能などがすでにお決まりの場合は、それらを指定して該当する製品を絞りこむことが可能です。

読み込み中です件見つかりました

フィルタ解除

表示項目設定

初期設定に戻す

型名
データシート
製品名
感度波長範囲
波長分解能 (FWHM) typ.
冷却
A/D分解能
インターフェース
お問い合わせ

型名	データシート	製品名	感度波長範囲	波長分解能 (FWHM) typ.	冷却	A/D分解能	インターフェース	お問い合わせ
ソートフィルタフィルタ型名解除 C10027-01 C10027-02 C10082CA C10082CAH C10082MD C10083CA C10083CAH C10083MD C10988MA-01 C11007MA C11008MA C11009MA C11010MA C11118GA C11482GA C11697MB C11708MA C12666MA C12880MA C13053MA C13555MA C14214MA C14486GA C16736-01 C16767MA C9404CA C9404CAH C9405CC C9913GC C9914GB		ソートフィルタフィルタ製品名解除 OPAL‐Luxe 高ダイナミックレンジ分光器 PMA-12 マルチチャンネル分光器ミニ分光器	ソートフィルタフィルタ感度波長範囲解除 1100～2200 nm 190～440 nm 200～400 nm 200～800 nm 200～950 nm 320～1000 nm 340～750 nm 340～780 nm 340～830 nm 340～850 nm 500～1100 nm 640～1050 nm 790～1050 nm 900～1700 nm 900～2550 nm 950～1700 nm	ソートフィルタフィルタ波長分解能 (FWHM) typ. 解除 0.4 nm 0.9 nm 1 nm 12 nm 15 nm 2 nm 2.3 nm 2.5 nm 4 nm 5 nm 5.5 nm 6 nm 6.5 nm	ソートフィルタフィルタ冷却解除冷却非冷却	ソートフィルタフィルタ A/D分解能解除 -- 16 bit 16 bits	ソートフィルタフィルタインターフェース解除 - -- Erthernet（LAN Cat6） USB 1.1 USB 2.0

すべて見る (0件)

該当する製品がありませんでした。
検索条件を変えて再度検索してください。

製品の購入やさらに詳しい情報についてはお問い合わせください。
