科学計測用CMOSボード型カメラ

C11440-62U

C11440-62Uは、科学計測用CMOSイメージセンサを搭載し、低ノイズ・高解像度・高速読み出しを同時に実現したカメラです。センサ温度安定機能を内蔵することにより、センサ温度を一定に保つことができ、安定した画像取得が可能です。コンパクトなボードタイプのカメラですので、装置組み込みをはじめとする幅広い用途に対応できます。
また、お客様のご要望に合わせたカスタマイズにも対応いたします。詳しくは弊社までお問い合わせください。

特長

  • センサ温度安定機能内蔵
  • 解像度:400万画素(2048×2048)
  • 読み出しノイズ:2.1 electrons typ.(rms)、1.5 electrons typ.(median)
  • 読み出し速度: 30 フレーム/秒 (全画素読み出し)
  • 量子効率: 82 % (Peak QE)

用途

  • 超解像顕微鏡
  • リアルタイム共焦点顕微鏡
  • ライブセルイメージング
  • 蛍光タイムラプスイメージング
  • DNAシーケンス
  • DNAマイクロアレイ
  • X線I.I.、X線シンチレータ読み出し

ソフトウエア

浜松ホトニクスが提供する、画像取得、解析を目的としたアプリケーションソフトウェアおよび当社製カメラ専用のAPIやソフトウエア開発キットです。

仕様

型名 C11440-62U
撮像素子 科学計測用CMOSイメージセンサ
有効画素数 2048(H)×2048(V)
画素サイズ 6.5 μm(H)×6.5 μm(V)
有効素子サイズ 13.312 mm(H)×13.312 mm(V)
飽和電荷量 30 000 electrons (typ.)
読み出し速度 30 フレーム/秒(全画素読み出し)~25 655 フレーム/秒(512×8 ROI)
読み出しノイズ 2.1 electrons (rms) typ.、1.5 electrons(median)typ.*2
露光時間 1 ms~30 s(内部同期モード、全画素読み出し)*3
ダイナミックレンジ 20 000:1 typ.*1
サブアレイ読み出し 可能
ビニング読み出し 2×2,、4×4 *4
外部トリガモード エッジトリガ、レベルトリガ、読み出し同期トリガ、スタートトリガ、 グローバルリセットエッジトリガ、グローバルリセットレベルトリガ
トリガ出力 プログラマブルタイミング出力、ロー出力、ハイ出力、トリガレディ出力、グローバル露光タイミング出力
インターフェース USB 3.0
コネクタ仕様 USB 3.0 microB type
A/Dコンバータ 16 bit
レンズマウント Cマウント
電源 DC+12 V
消費電力 約15 W
動作周囲温度 0 ℃~+40 ℃
保存周囲温度 -10 ℃~+50 ℃
動作周囲湿度 30 %~80 % (結露しないこと)
保存周囲湿度 90 % 以下(結露しないこと)
*1 飽和電荷量と読み出しノイズから求めた値です。
*2 センサ温度27 ℃、露光時間33 ms時の値です。
*3 露光時間が100 ms以上になると、白点が発生し画質が低下してしまう場合があります。
*4 カメラ内でデジタル処理(デジタルビニング)を行っています。

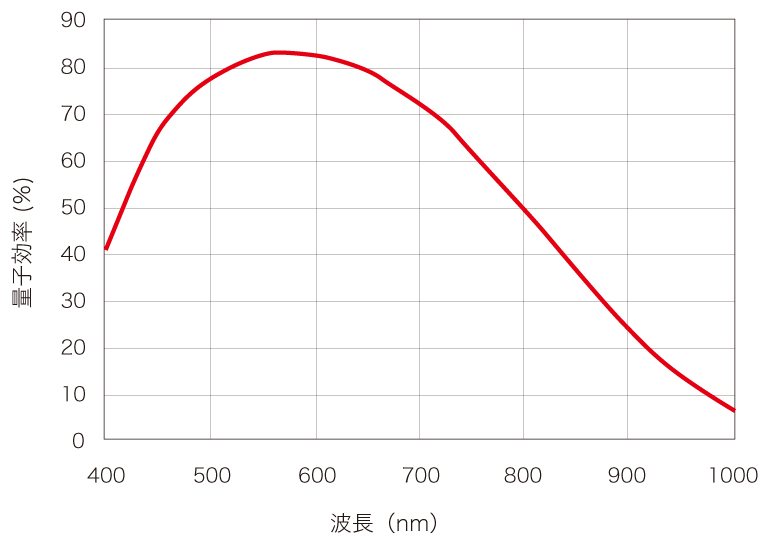

分光感度特性

c11440-62u 分光感度グラフ

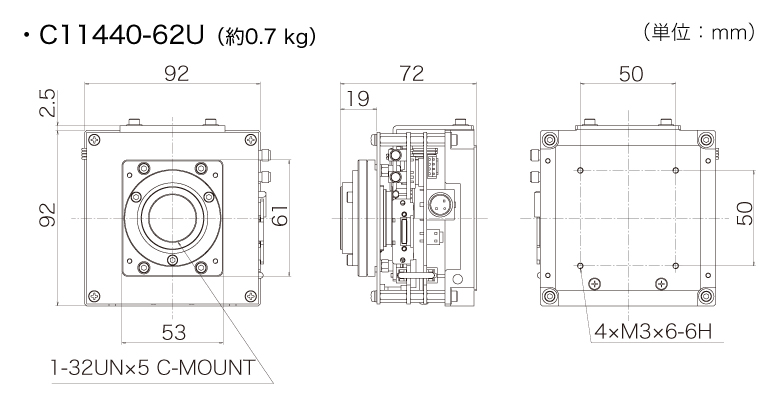

外形寸法図

c11440-62u 外形寸法図
