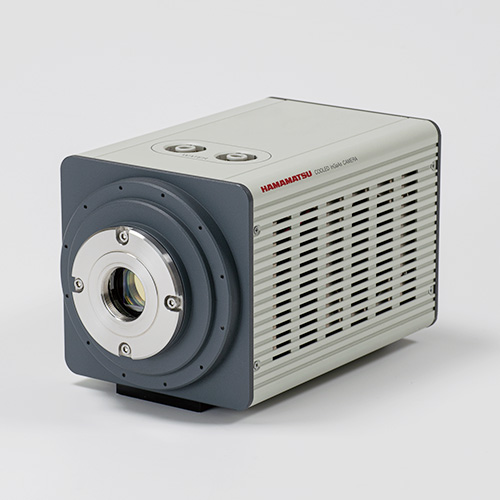

InGaAsカメラ

C12741-03

InGaAsカメラ C12741-03は、950 nm~1700 nmの近赤外領域で感度を有したカメラです。
14 bitの画像取得や露光時間の調整が可能なUSB 3.0インターフェースを装備しています。Siウェーハ/デバイスの内部検査をはじめ、レーザビームの位置合わせ、太陽電池の評価等幅広い用途でご利用いただけます。

特長

  • 近赤外領域で高感度
  • 640 画素 × 512 画素
  • 冷却による低ノイズ、高安定性
  • 読み出し速度 : 約60 フレーム/秒

応用

  • Siウェーハ、デバイスの内部検査
  • 太陽電池の評価
  • 光通信デバイス実験、評価、解析
  • EL/PL画像取得

ソフトウエア

浜松ホトニクスが提供する、画像取得、解析を目的としたアプリケーションソフトウェアおよび当社製カメラ専用のAPIやソフトウエア開発キットです。

仕様

型名 C12741-03
撮像素子 InGaAsセンサ
有効画素数 640(H)×512(V)
画素サイズ 20 μm×20 μm
有効素子サイズ 12.8 mm(H)×10.24 mm(V)
読み出し速度 59.774 フレーム/秒
露光時間 16.7 ms~1 s
冷却方式 ペルチェ冷却
冷却温度 +10 ℃ (強制空冷、周囲温度: +25 ℃)
外部トリガモード エッジトリガ、レベルトリガ、スタートトリガ
入力コネクタ SMA
トリガ遅延機能 0 ~ 1 s (10 μs ステップ)
画像改善機能 バックグランド減算、シェーディング補正
インターフェース USB 3.0 *、EIA
コネクタ仕様 USB 3.0 microB type
A/Dコンバータ 14 bit
レンズマウント Cマウント
電源 DC +12 V
消費電力 約16 W
動作周囲温度 0 ℃~+40 ℃
保存周囲温度 -10 ℃~+50 ℃
動作周囲湿度 30 %~80 % (結露しないこと)
保存周囲湿度 90 % 以下 (結露しないこと)

* USB 3.1 Gen 1と同等

InGaAsセンサの特性により、本カメラは露光時間設定や周囲の温度等の条件で、画素の明暗が周囲と異なるムラが現れる場合があります。

分光感度特性

c12741-03 分光感度グラフ

外形寸法図

c12741-03 外形寸法図

製品の購入やさらに詳しい情報についてはお問い合わせください。
