InGaAsカメラ

C12741-11

InGaAsカメラ C12741-11は、640画素×512画素のInGaAsセンサを搭載した近赤外カメラです。センサをペルチェ冷却(-70 ℃)することにより暗電流を抑え、画質を向上させるとともに、長時間露光を可能としています。
CCDやCMOSカメラでは撮像できない近赤外領域の微弱な光をS/Nよく取得可能で、太陽電池の評価や光通信用デバイスの解析に適しています。

特長

  • 画素数:640画素×512画素
  • ペルチェ冷却(-70 ℃)による低暗電流(水冷時)
  • 強制空冷モード/水冷モード切り替え使用可能

応用

  • 太陽電池等半導体材料の評価
  • 小動物の非侵襲イメージング
  • 光通信デバイスの評価、解析
  • 天文

ソフトウエア

浜松ホトニクスが提供する、画像取得、解析を目的としたアプリケーションソフトウェアおよび当社製カメラ専用のAPIやソフトウエア開発キットです。

仕様

型名 C12741-11
撮像素子 InGaAsセンサ
有効画素数 640(H)×512(V)
画素サイズ 20 μm×20 μm
有効素子サイズ 12.8 mm(H)×10.24 mm(V)
飽和電荷量 (Typ.) 300 000 electrons
読み出し速度 7.2 フレーム/秒
読み出しノイズ 500 electrons (rms : typ.)
露光時間 138.5 ms 10 s(ローリングシャッタ)
100 μs 10 s(グローバルシャッタ)
冷却方式 強制空冷、水冷
冷却温度 - 60 ℃(強制空冷)
- 70 ℃(水温:+25 ℃)
暗電流 (Typ.) 300 electron/pixel/s (強制空冷 (冷却温度:-60 ℃) )
130 electron/pixel/s (水冷 (冷却温度:-70 ℃) )
ビニング読み出し 2×2/4×4
外部トリガモード エッジトリガ、レベルトリガ、スタートトリガ
入力コネクタ SMA, Camera Link I/F
トリガ遅延機能 0 ~ 10 s (10 μs ステップ)
トリガ出力 プログラミングタイミング出力×3系統、トリガレディ出力、グローバル露光 タイミング出力
出力コネクタ SMA
コネクタ仕様 Mini-Camera Link
A/Dコンバータ 16 bit
レンズマウント Cマウント
電源 AC 100 V~AC 240 V、50 Hz/60 Hz
消費電力 約150 VA
動作周囲温度 0 ℃ ~ +40 ℃
保存周囲温度 -10 ℃ ~ +50 ℃
動作周囲湿度 30 % ~ 80 %(結露しないこと):強制空冷時
保存周囲湿度 90 % 以下(結露しないこと)
* InGaAsセンサの特性により、本カメラは露光時間設定や周囲の温度等の条件で、画素の明暗が周囲と異なるムラが現れる場合があります。

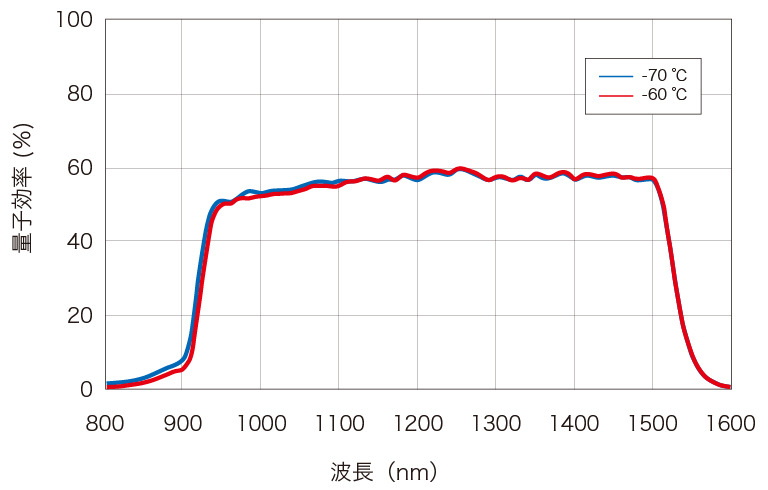

分光感度特性

c12741-11 分光感度グラフ

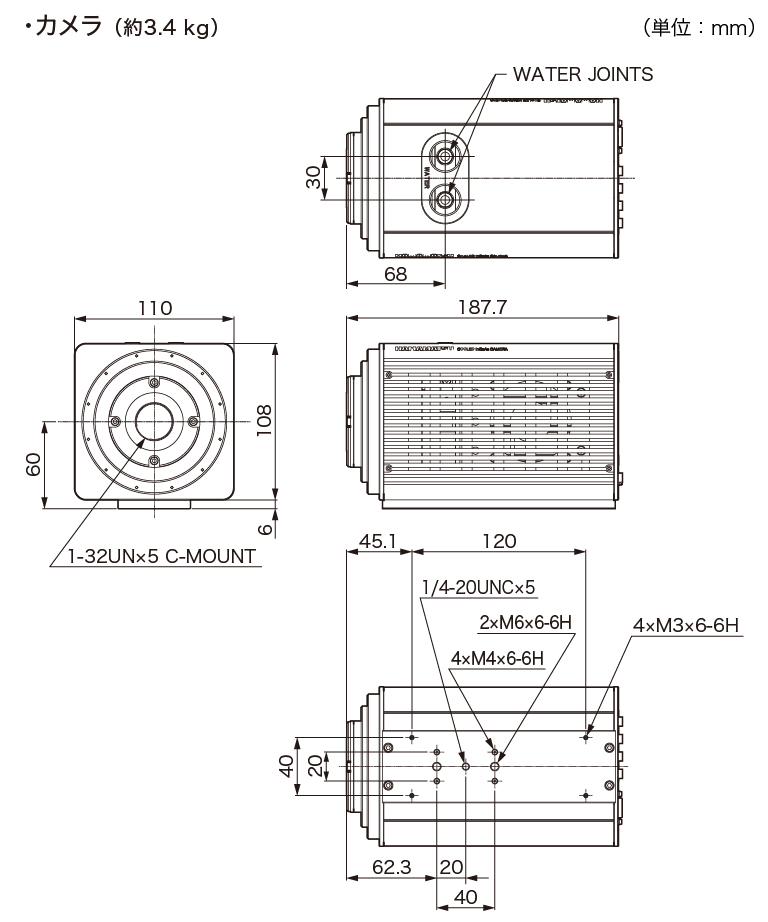

外形寸法図

c12741-11 外形寸法図
