InGaAsカメラ

C16741-40U

InGaAsカメラ C16741-40Uは、400 nm~1700 nmの可視から近赤外領域で感度を有したカメラです。

12 bitの画像出力や露光時間の調整が可能なUSB3.1 Gen 1インターフェースを装備しています。従来のInGaAsカメラに比べ、より高画素数になり、パターン付Siウェーハ等の検出精度の向上、広い範囲の撮像が可能です。Siウェーハ/デバイスの内部検査をはじめ、レーザビームの位置合わせ、太陽電池の評価等、幅広い用途でご利用いただけます。

特長

  • 可視から近赤外領域で高感度
  • 1280画素 × 1024画素の高解像度
  • 冷却による低ノイズ、高安定性
  • 読み出し速度  71.53フレーム/秒

応用

  • Siウェーハ、デバイスの内部検査
  • 太陽電池の評価
  • 光通信デバイス実験、評価、解析
  • EL/PL画像取得

ソフトウエア

浜松ホトニクスが提供する、画像取得、解析を目的としたアプリケーションソフトウェアおよび当社製カメラ専用のAPIやソフトウエア開発キットです。

仕様

型名 C16741-40U
撮像素子 InGaAsセンサ
有効画素数 1280 (H) × 1024 (V)
画素サイズ 5 μm (H) × 5 μm (V)
有効素子サイズ 6.40 mm (H) × 5.12 mm (V)
読み出し速度 71.53フレーム/秒 (全画素読み出し時)
露光時間 20.46 μs ~ 1 s (13.09 μs step)
冷却方式 ペルチェ冷却
冷却温度 +15 ℃ ±0.5 ℃ (強制空冷、推奨動作周囲温度 +25 ℃ ±3 ℃ 時)、+20 ℃ ±0.5 ℃ (自然空冷、推奨動作周囲温度 +25 ℃ ±3 ℃ 時)
外部トリガモード エッジトリガ、レベルトリガ、スタートトリガ
入力コネクタ SMA
トリガ遅延機能 0 μs~10 s (1 μs step)
画像改善機能 バックグランド減算、シェーディング補正
インターフェース USB3.1 Gen 1
コネクタ仕様 USB Type-C
A/Dコンバータ 12 bit、8 bit
レンズマウント Cマウント
電源 DC +12 V
消費電力 約15 W
動作周囲温度 0 ºC ~ +35 ºC
保存周囲温度 -10 ℃~+50 ℃
動作周囲湿度 30 %~80 % (結露しないこと)
保存周囲湿度 90 % 以下 (結露しないこと)

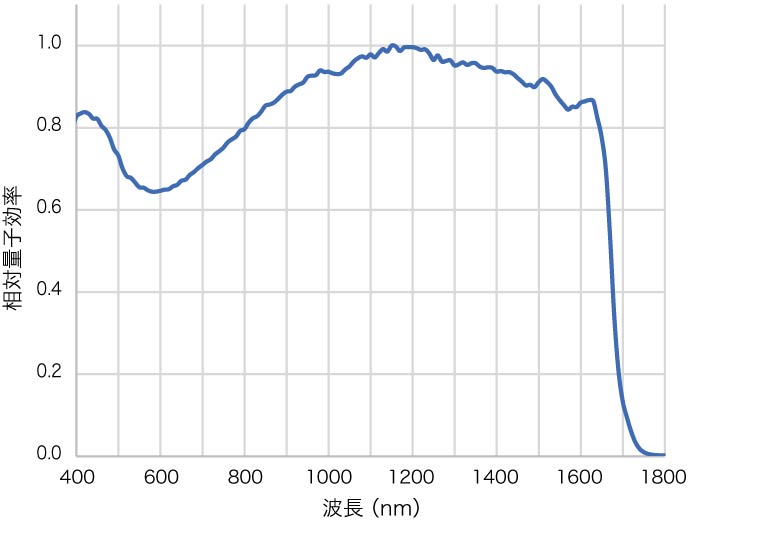

分光感度特性

C16741-40U 分光感度グラフ

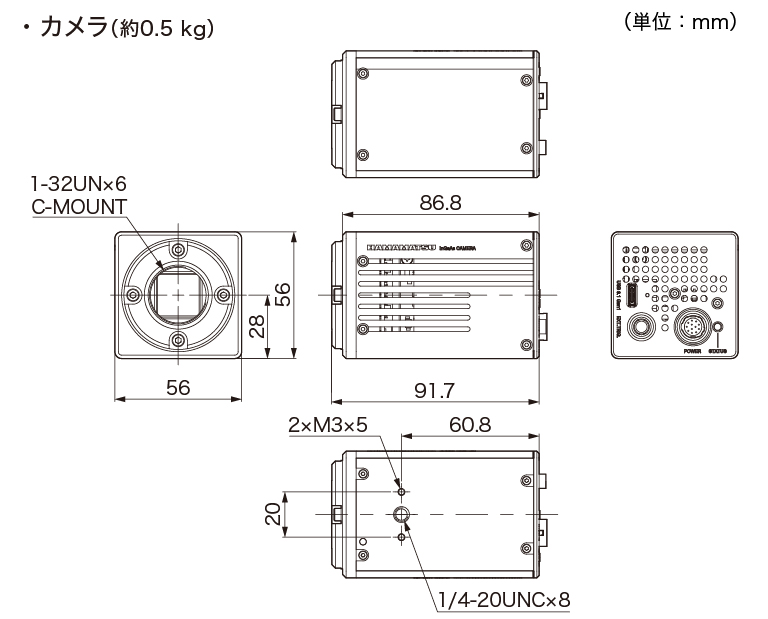

外形寸法図

C16741-40U 外形寸法図
