InGaAsラインスキャンカメラ

C15333-10E04-02

InGaAsラインスキャンカメラは、近赤外波長に高い感度を有し、リアルタイムでのインライン非破壊検査に対応した近赤外カメラです。

パッケージ内の液量・容量検査、入味検査、農産物のキズ・異物検査といったコンベアヤーなどで搬送される対象物の検査や、半導体デバイスの高解像度検査、太陽電池など半導体材料の欠陥検査に高感度かつリアルタイムで対応します。ライン速度が変動しても一定の露光時間での撮影が可能なエッジトリガ、対象物が通るときのみ撮影を行うトリガイネーブル機能に対応し、弊社従来品よりさらに使いやすくなりました。

特長

  • 950 nm~1700 nmまでの近赤外感度
  • 水平画素数:1024 画素
  • 最大ラインレート:40 kHz
  • インターフェース:Gigabit Ethernet採用
  • 画像補正機能を搭載(バックグラウンド補正、シェーディング補正)

用途

  • 食品、農産物:傷み検査または品質選別、素材判別など
  • 半導体:Siウェーハ内部欠陥検査、太陽電池欠陥検査など
  • 産業:水分検出、液漏れ検出、入味検査など

ソフトウェア

ソフトウェア

浜松ホトニクスが提供する、画像取得、解析を目的としたアプリケーションソフトウェアおよび当社製カメラ専用のAPIやソフトウェア開発キットです。

仕様

型名 C15333-10E04-02
撮像素子 InGaAsラインセンサ
有効画素数 1024 (H) × 1 (V)
画素サイズ 12.5 μm (H) × 12.5 μm (V)
有効素子サイズ 12.8 mm (H) × 0.0125 mm (V)
最速ラインレート 内部同期:40 kHz(露光時間21 μs 時)
エッジトリガ:20 kHz(露光時間21 μs時)
読み出し同期トリガ:40 kHz
デジタル出力 14 bit
露光時間 21 μs~ 1 s
外部トリガ入力モード エッジトリガ、読み出し同期トリガ
トリガイネーブル 対応
トリガ入力コネクタ SMAコネクタ、ヒロセコネクタ 12 pin
インターフェース Gigabit Ethernet
画像改善機能 バックグラウンド補正、シェーディング補正
その他機能 左右反転、埋め込みデータ出力
レンズマウント Cマウント
電源 DC 12 V
消費電力 6 W (max.)
動作周囲温度 0 ℃ ~ +40 ℃
動作周囲湿度 30 % ~ 80 %(結露しないこと)
保存周囲温度 -10 ℃ ~ +50 ℃
保存周囲湿度 90 % 以下(結露しないこと)

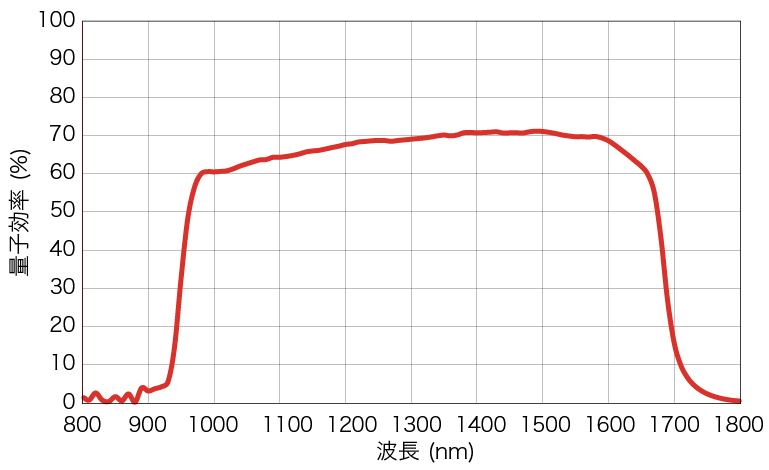

分光感度特性

分光感度グラフ

外形寸法図

c15333-10E04 外形寸法図
