InGaAsカメラ

C12741-03-02

InGaAsカメラ C12741-03-02は、950 nm~1700 nmの近赤外領域で感度を有したカメラです。
14 bitの画像取得や露光時間の調整が可能なUSB 3.0インターフェースを装備しています。Siウェーハ/デバイスの内部検査をはじめ、レーザビームの位置合わせ、太陽電池の評価など幅広い用途でご利用いただけます。

特長

  • 近赤外領域で高感度
  • 解像度:640 画素 × 512 画素
  • 冷却による低ノイズ、高安定性
  • 読み出し速度:約60 フレーム/秒

応用

  • Siウェーハ、チップ、MEMSの内部欠陥検査
  • 光通信デバイス評価、解析(IRビームプロファイラなど)
  • 太陽電池など半導体材料の評価
  • 食品、農産物検査
  • 水分検出
  • 文化財観察

ソフトウェア

ソフトウェア

浜松ホトニクスが提供する、画像取得、解析を目的としたアプリケーションソフトウェアおよび当社製カメラ専用のAPIやソフトウェア開発キットです。

仕様

型名 C12741-03-02
撮像素子 InGaAsセンサ
有効画素数 640(H)× 512(V)
画素サイズ 20 μm(H)× 20 μm(V)
有効素子サイズ 12.8 mm(H)× 10.24 mm(V)
冷却方式 ペルチェ冷却
冷却温度 +10 ℃ (強制空冷、周囲温度: +25 ℃)
読み出し速度 59.774 フレーム/秒
デジタル出力 14 bit
露光時間 16.7 ms ~ 1 s
外部トリガ入力モード エッジトリガ、レベルトリガ、スタートトリガ
トリガ遅延機能 0 s ~ 1 s (10 μs ステップ)
トリガ入力コネクタ SMA
インターフェース USB 3.0 *1、EIA
画像改善機能 バックグラウンド減算、シェーディング補正
レンズマウント Cマウント
コネクタ仕様 USB 3.0 microB type
電源 DC +12 V
消費電力 約16 W
動作周囲温度 0 ℃ ~ +40 ℃
動作周囲湿度 30 % ~ 80 % (結露しないこと)
保存周囲温度 -10 ℃ ~ +50 ℃
保存周囲湿度 90 % 以下 (結露しないこと)

*1 USB 3.1 Gen 1と同等

InGaAsセンサの特性により、本カメラは露光時間設定や周囲の温度などの条件で、画素の明暗が周囲と異なるムラが現れる場合があります。

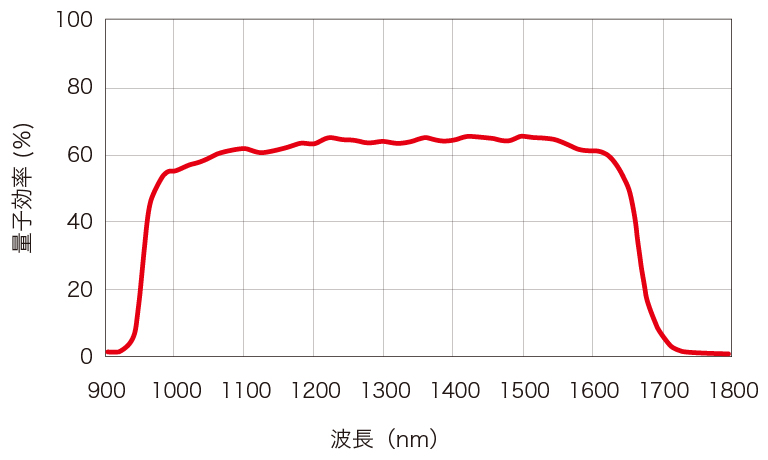

分光感度特性

c12741-03 分光感度グラフ

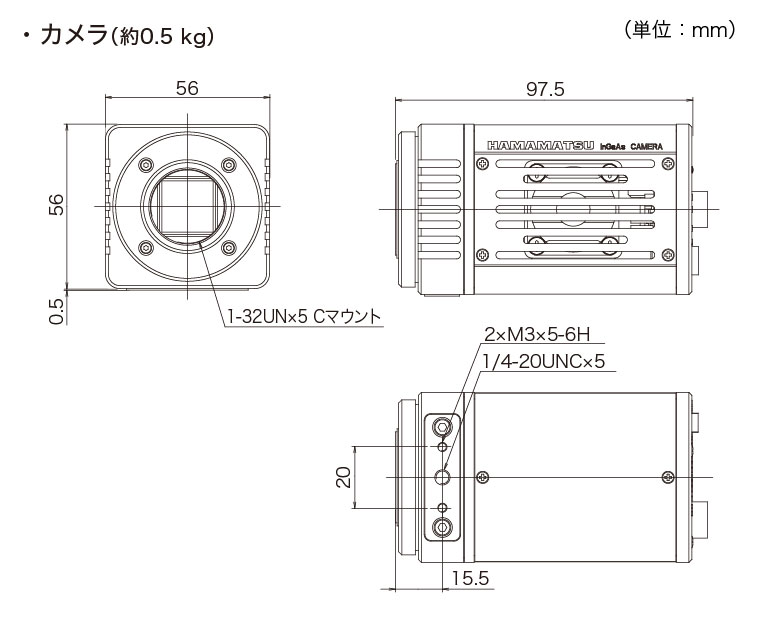

外形寸法図

c12741-03 外形寸法図
