PLP-10 レーザダイオードヘッド

M10306シリーズ

PLP-10は、レーザダイオード(LD)を用いた超短パルス光源です。専用のコントローラーを組み合わせて使用します。

375 nm ~ 1550 nmまでの波長範囲で11タイプをラインアップしており、蛍光寿命測定用の励起光源をはじめ、受光素子の応答特性評価、光記録媒体の特性評価等に使用することができます。

出力形態は、窓出力とFCコネクタ出力の2種類から選択することができます。

仕様

型名 M10306-27 M10306-29 M10306-49 M10306-33 M10306-35 M10306-37 M10306-43 M10306-45 M10306-51 M10306-21 M10306-23
波長(nm) 375 405 445 465 483 510 655 785 885 1310 1550
波長公差(nm) <±10 <±10 <±10 <±10 <±10 <±10 <±20 <±20 <±20 <±30 <±30
波長半値幅(nm) <10 <10 <10 <10 <10 <10 <5 <10 <10 <20 <30
パルス幅(ps) max.80
typ.50
max.100
typ.60
max.100
typ.70
max.100
typ.70
max.120
typ.80
max.180
typ.130
max.100
typ.70
max.120
typ.100
max.100
typ.70
max.100
typ.70
max.100
typ.70
ビーム広がり角
(Max. deg)*
θ〃13
θ⊥26
θ〃12
θ⊥23
θ〃11
θ⊥29
θ〃13
θ⊥29
θ〃13
θ⊥27
θ〃13
θ⊥26
θ〃13
θ⊥18
θ〃10
θ⊥19
θ〃14
θ⊥20
θ〃25
θ⊥30
θ〃25
θ⊥30 <
ピークパワー(mW) typ.600
min.200
typ.400
min.200
typ.400
min.200
typ.180
min.80
typ.150
min.70
typ.50
min.20
typ.50
min.20
typ.70
min.30
typ.100
min.50
typ.20
min.10
typ.10
min.5
型名 M10306-28 M10306-30 M10306-50 M10306-34 M10306-36 M10306-38 M10306-44 M10306-46 M10306-52 M10306-22 M10306-24
波長(nm) 375 405 445 465 483 510 655 785 885 1310 1550
波長公差(nm) <±10 <±10 <±10 <±10 <±10 <±10 <±20 <±20 <±20 <±30 <±30
波長半値幅(nm) <10 <10 <10 <10 <10 <10 <5 <10 <10 <20 <30
パルス幅(ps) max.80
typ.50
max.100
typ.60
max.100
typ.70
max.100
typ.70
max.120
typ.80
max.180
typ.130
max.100
typ.70
max.120
typ.100
max.100
typ.70
max.100
typ.70
max.100
typ.70
ピークパワー(mW) typ.250
min.85
typ.200
min.100
typ.200
min.100
typ.90
min.40
typ.70
min.35
typ.25
min.10
typ.20
min.8
typ.30
min.10
typ.50
min.25
typ.10
min.5
typ.5
min.2

*窓型使用時。θ⊥:CAUTIONラベルを上にして設置した位置で天地方向を示します。
上記の値は100 MHz動作時のものです。動作周波数が異なると数値が異なる場合があります。波長、出力形式によりヘッドを交換して使用することができます。コントローラーに合わせてヘッドの調整が必要です。出力形態がFCコネクタの場合は、品名にFCが付きます。出力形態がFCコネクタの場合は、APC研磨石英ファイバが付属します。(GI 50/ 125,2 m)

《コントローラー PLP-10用 C10196》

繰り返し周波数:内部トリガー 100 MHz, 50 MHz, 20 MHz, 10 MHz, 5 MHz, 2 MHz, 1 MHz,
500 kHz, 200 kHz, 100 kHz, 50 kHz, 20 kHz, 10 kHz, 5 kHz, 2 kHz, 1 kHz,
500 Hz, 200 Hz, 100 Hz, 50 Hz, 20 Hz, 10 Hz, 5 Hz, 2 Hz
繰り返し周波数:外部トリガー シングルショット~最大50 MHz
外部トリガー入力 -4 V~+4 V(50 Ω終端)
外部トリガー入力:最小パルス幅 10 ns
同期信号出力:電圧 +2 V~+3 V(50 Ω)、または-700 mV~-500 mV(50 Ω) 切り替え可能
同期信号出力:パルス幅 5 ns ±3 ns
同期信号出力:タイミング 光出力の前、もしくは後 切り替え可能
同期信号出力:ディレイタイム Ref (0 ns)※, 20 ns, 40 ns, 60 ns, 80 ns, 100 ns
電源定格仕様 AC100 V~AC 240 V、50 Hz/60 Hz
電源電圧範囲 AC 90 V~AC 264 V
消費電力 約 90 VA



※ Ref.選択時に同期信号出力と光出力との時間差がゼロということではありません。

外形寸法図

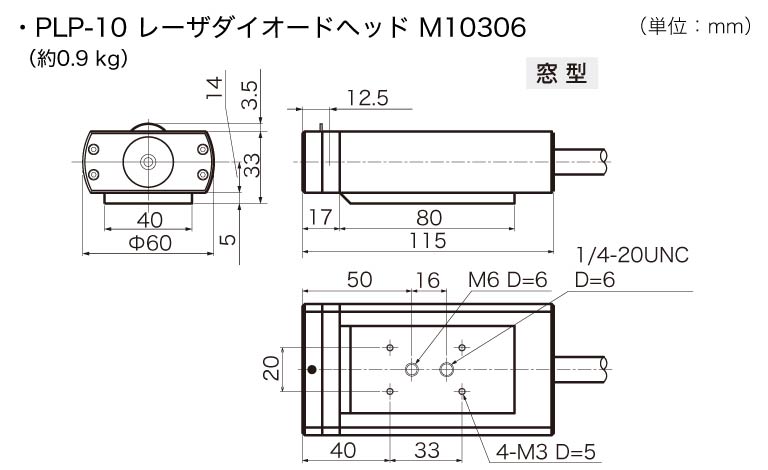

M10306 窓型 外形寸法図

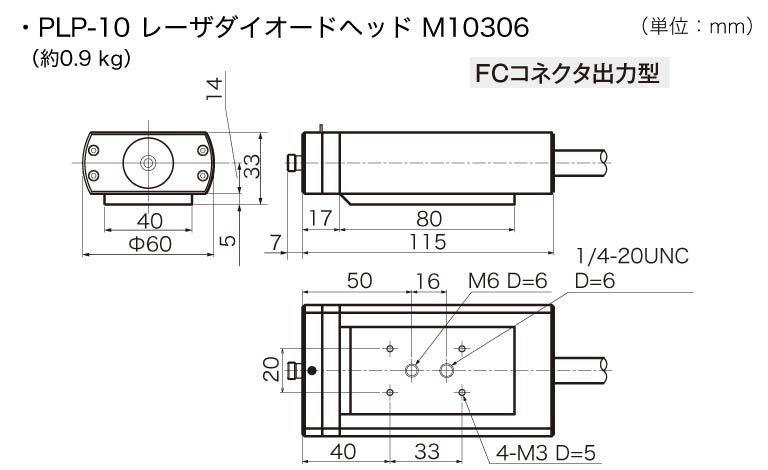

M10306 FCコネクタ出力型 外形寸法図

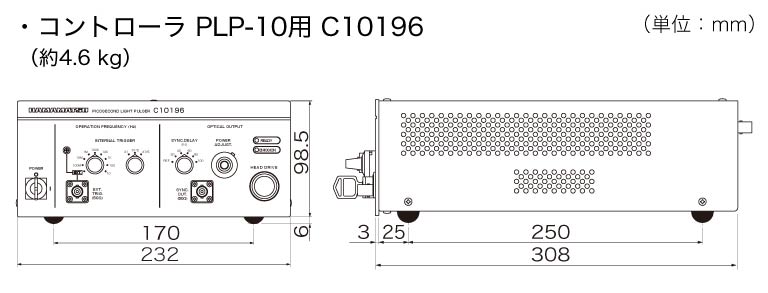

c101960 外形寸法図
