パルスレーザダイオード

L11854-336-05

パルス点灯によって高いピーク出力を特長とするLDです。ピーク光出力、発光幅は幅広く対応しています。レーザレーダのような距離計測やセキュリティなどの監視用としてご使用いただけます。

型名 L11854-336-05
タイプ 3スタックPLD
パルス順電流 40 A
パルス幅 100 ns
デューティ比 0.1 %
動作温度 - 40 to + 85 ℃
保存温度 - 40 to + 100 ℃
ピーク発振波長 min. 895 nm
ピーク発振波長 typ. 905 nm
ピーク発振波長 max. 915 nm
光パルス出力(ピーク出力) typ. 100 W
スペクトル半値幅 typ. 6 nm
動作電圧 typ. 12 V
上昇時間 max. 2 ns
発光幅 360 × 10 μm
ビーム広がり角(水平) min. 4 °
ビーム広がり角(水平) typ. 8 °
ビーム広がり角(水平) max. 12 °
ビーム広がり角(垂直) min. 19 °
ビーム広がり角(垂直) typ. 24 °
ビーム広がり角(垂直) max. 29 °
しきい値電流 typ. 0.8 A
パッケージ φ 5.6CD

光出力 - 順電流特性

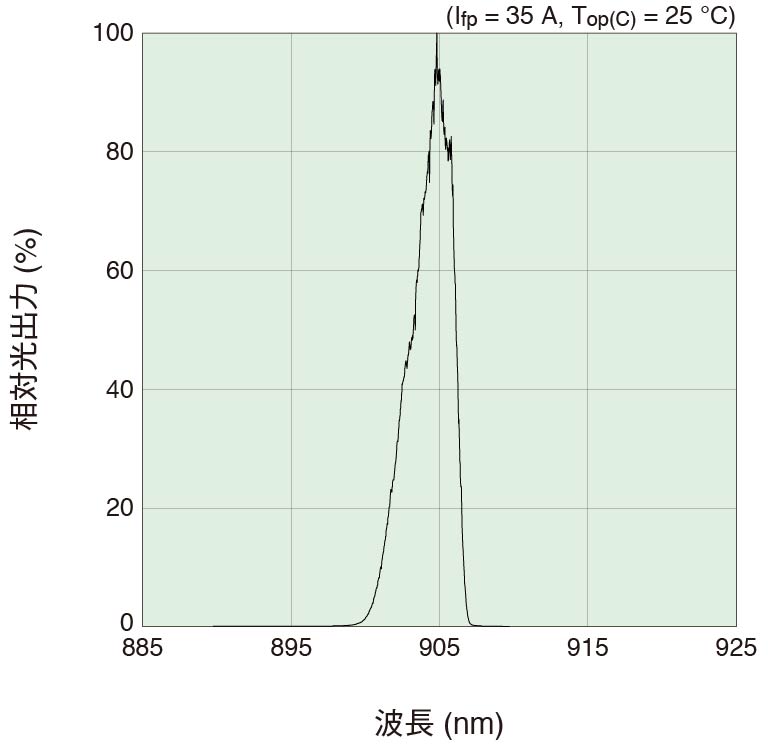

発光スペクトル

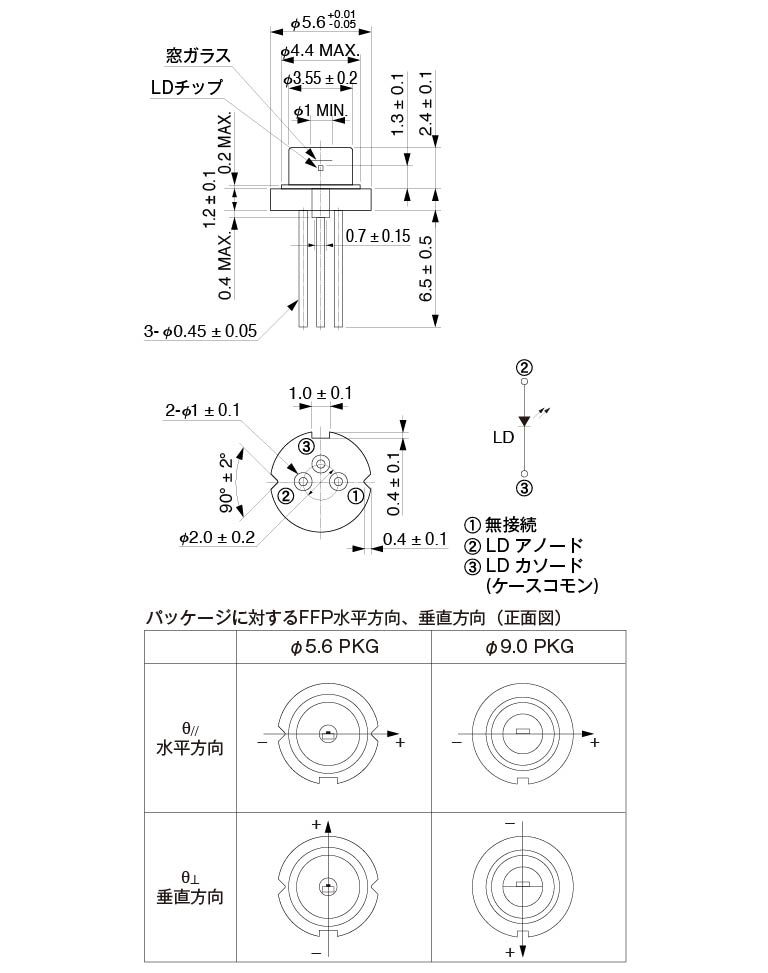

外形寸法図(単位:mm)
